17. Relaisausgänge
Die Steuerung stellt zwei potentialfreie Wechslerkontakte zur Ver-
fügung (250 V AC / 2 A, 24 V DC / 1 A).
Der 24 V-Ausgang am Anschluss X8 darf max. mit 700 mA belas-
tet werden.
Wählen Sie die gewünschte Relaisfunktion im Menüpunkten 45
und 46 aus.
a
Abb. Anschluss einer Rot-Grün-Signalisierung. Wählen Sie
unter Menüpunkt 45 den Wert 0 und unter Menüpunkt 46 den
Wert 1 aus.
b
Abb. Bsp. Vorwarnen / akustisches Signal
c
Abb. Anschluss für gegenseitige Verriegelung von 2 Toren
(Schleusenschaltung). Wählen Sie im Menüpunkt 50 den Wert 2
oder 3 und unter Menüpunkt 45 den Wert 0 aus.
d
Abb. Anschluss für gegenseitige Verriegelung von 3 Toren
(Schleusenschaltung). Wählen Sie im Menüpunkt 50 den Wert 2
oder 3 und unter Menüpunkt 45 sowie Menüpunkt 46 den Wert 0
aus.
6 - DE
5 Programmierung

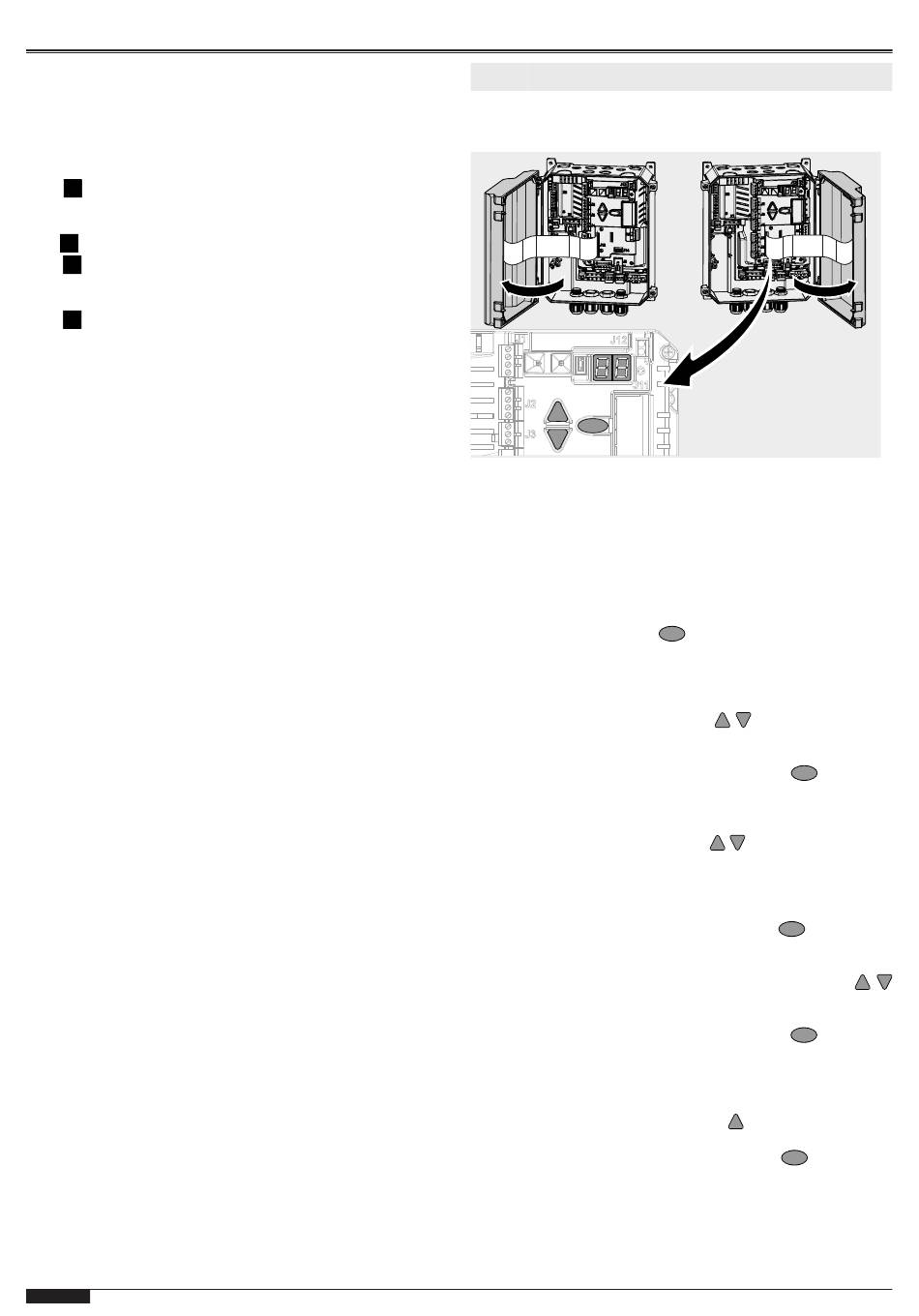

Um die Torsteuerung zu programmieren, öffnen Sie den Gehäu-
sedeckel.
Die Programmierung ist menügesteuert. Führen Sie alle Einstel-
lungen entsprechend dem Kapitel Vorgehensweise Program-
mierung durch, siehe dazu auch Darstellung der Menüstruktur.
Das Kapitel Programmübersicht zeigt den kompletten Menü-
Umfang.
Vorgehensweise Programmierung
Um Einstellungen in der Programmierung vorzunehmen, gehen
Sie wie folgt vor:
1. Drücken Sie die Taste
Steuerung zu gelangen. Im LED-Display erscheint die Aus-
wahl der einzelnen Hauptmenüs (im Folgenden als "Menü"
bezeichnet). Es stehen Ihnen bis zu 9 Menüs zur Verfü-
gung.
2. Navigieren Sie mit den Tasten
Menü auszuwählen. Das LED-Display zeigt die aktuelle
Auswahl als Wert 1-9 an.
3. Bestätigen Sie die Auswahl mit der Taste
Display zeigt nun in der ersten Ziffer das Menü an, in dem
Sie sich befinden. Die zweite Ziffer zeigt den aktuellen
Menüpunkt in diesem Menü an.
4. Navigieren Sie mit den Tasten
Menüpunkt auszuwählen. Es stehen Ihnen insgesamt bis
zu 10 Menüpunkte (0-9) zur Verfügung. Das LED-Display
zeigt die aktuelle Auswahl in der zweiten Ziffer als Wert 0-9
an.
5. Bestätigen Sie die Auswahl mit der Taste
play blinkt der aktuell eingestellte Wert für den jeweiligen
Menüpunkt.
6. Stellen Sie den gewünschten Wert mit den Tasten
ein. Je nach Menüpunkt können Werte zwischen 0 und 99
eingegeben werden.
7. Bestätigen Sie die Eingabe mit der Taste
Display bestätigt die Eingabe durch ein 5-maliges Aufblin-
ken des LED-Punktes und der Rückkehr zur Auswahl des
Menüpunktes.
8. Wenn Sie die Programmierung abschließen möchten,
drücken Sie wiederholt die Taste
scheint.
9. Bestätigen Sie die Auswahl mit der Taste
grammierung zu verlassen.
T100 R
, um in die Programmierung der
, um das gewünschte
. Das LED-
, um den gewünschten
. Im LED-Dis-
. Das LED-
, bis im Display – – er-
, um die Pro-
