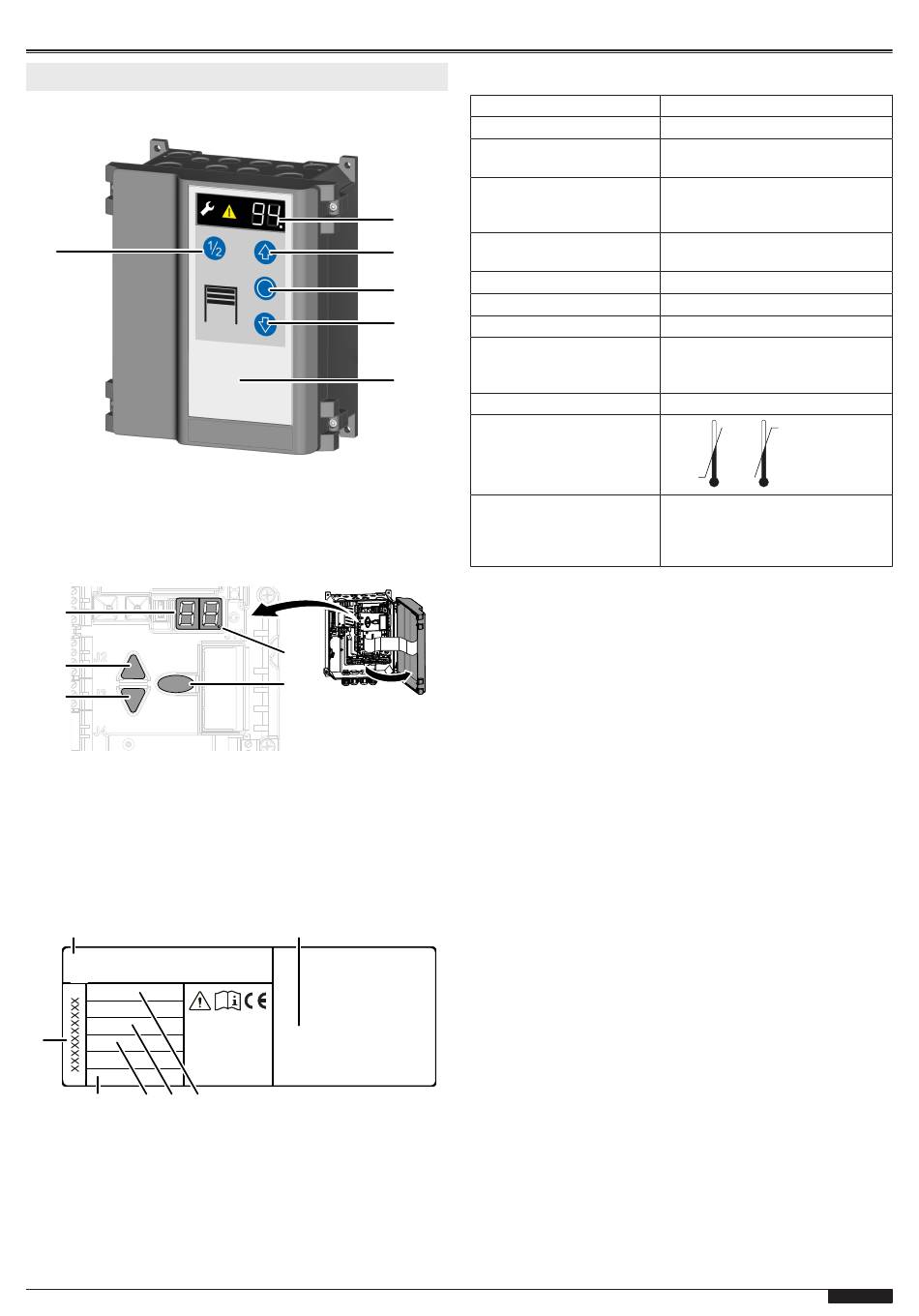

3 Productbeschrijving
Bedieningselementen van de besturing
6
1 LED-indicatie
2 Knop deur OPEN
3 Knop STOP
Bedieningselementen programmering
1
3
4
1 LED-display
2 LED-punt (bevestiging
van programma-invoer)
Typeplaatje
Het typeplaatje bevindt zich op de zijkant van de besturingsbehui-
zing. De opgegeven aansluitwaarden aanhouden.
1
7
Made in Germany
6 5 4
1 Besturingstype
2 Fabrikant en adres
3 Voedingsspanning
4 Stroomsterkte
4 Knop deur DICHT
5 Behuizingsdeksel
6 Knop 1/2 openen
2
5
3 Navigatieknop omhoog
4 Navigatieknop omlaag
5 Programmeerknop (prog-knop)
2
3
5 Max. motorvermogen
6 Beschermingsgraad
7 Typeplaatje-nr.
Technische gegevens
Besturing
Typeplaatje-nr.
Hoogte x breedte x diepte
Kabeldoorvoeren
1
Voedingsspanning
2
Stuurspanning
3
Externe voeding
4
Max. motorvermogen
Veiligheid volgens
EN 13849-1:
5
Beschermingsgraad
Bedrijfstemperatuur
Fabrikant
T100 R
T100 R
15331560850
250 mm x 215 mm x 120 mm
Montage verticaal
6 x M20
2 x M16
2 x M20 V-uitsnede
3N~ 400 V
3~ 230 V
24 V DC
Max. 700 mA
Max. 3,0 kW
Ingang STOP A: Cat. 2 / PL = C
Ingang STOP B: Cat. 2 / PL = C
Ingang STOP C: Cat. 2 / PL = C
IP 54 / CEE-stekker = IP44
+50 °C
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
