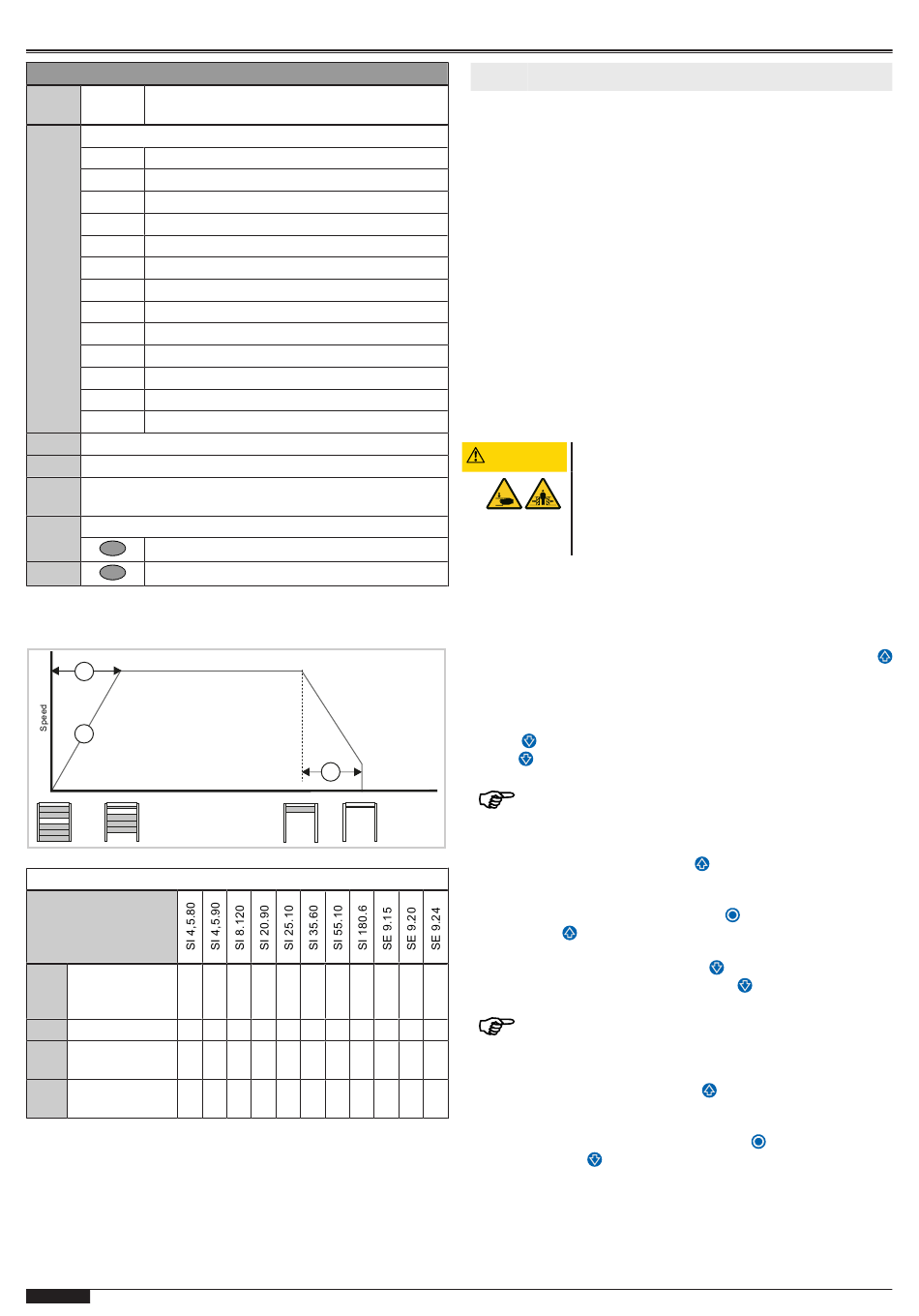

tormatic T100 R Notice De Montage Et D'utilisation page 48

Menu 9 Service
Sous- Saisie Sélection
menu
92 Limitation cycles portail
0 OFF (réglage usine)
1 1000 cycles
2 4000 cycles
3 8000 cycles
4 12000 cycles
5 16000 cycles
6 20000 cycles
7 25000 cycles
8 30000 cycles
9 35000 cycles
10 40000 cycles
11 45000 cycles
12 50000 cycles
96 Affichage compteur d'heures de service – Heures
97 Affichage mémoire défauts Heures – codes défaut
98 Affichage version logiciel date de fabrication – N° de
série
99 Réinitialisation aux réglages d'usine
Appuyer pendant 5 s
- - Sortie menu
Diagramme de la course de la porte et réglages
recommandés
70
72
Menu 7 Réglages recommandés
Sous-menu
70 Temps de 5
démarrage
progressif
71 Arrêt progressif 10 20 25 20 0
72 Couple de 16 15 0
serrage réduit
73 Sélection de 0
l'entraînement
46 - FR
71
Time
5 0 8 0 7 0 0 0
20 0 0 0
10 0 10 0 0 0
0 0 0 1 0 1 1 1
7 Exploitation
Consignes de sécurité pour l'exploitation
Observez pendant l'exploitation les consignes de sécurité sui-
vantes :
• L'opérateur doit avoir été formé pour la manipulation de la
commande et du système de porte commandé et familiarisé
avec les consignes de sécurité applicables.
• Respectez la réglementation locale de prévention des
accidents en vigueur pour le domaine d'utilisation et les
consignes générales de sécurité.
• Contrôlez la commande et le système de porte raccordé
avant l'utilisation pour détecter d'éventuels défauts visibles.
• En cas de défaut pouvant avoir une influence sur la
sécurité, mettez le système de porte hors service et
signalez tous les défauts au supérieur responsable.
• Assurez une élimination des défauts sans délai.
• Si vous constatez un changement dans le comportement de
la porte, mettez immédiatement le système hors service.
Toute remise en service doit être empêchée. Informez
l'exploitant du changement de comportement.
ATTENTION
Description des fonctions pour le fonctionnement de
la porte
La commande permet différents modes de fonctionnement :
OUVERTURE homme mort / FERMETURE homme mort
Une pression permanente (fonction homme mort) sur la touche
déclenche l'OUVERTURE de la porte jusqu'à ce que la position
finale OUVERTE soit atteinte ou que la course soit interrompue
par le relâchement de la touche. La fermeture de la porte a lieu
en appuyant de façon permanente (fonction homme mort) sur la
touche jusqu'à ce que la position finale soit atteinte. Si la
touche est relâchée pendant la course, la porte s'arrête immé-
diatement.
Mode homme mort uniquement avec contact à clé pour
accès par les personnes non formées.
OUVERTURE impulsion / FERMETURE homme mort
Une brève pression sur la touche
externe déclenche l'OUVERTURE de la porte jusqu'à ce que la
position finale OUVERTE soit atteinte ou que la course soit inter-
rompue par une pression sur la touche
sur la touche
fermeture de la porte a lieu en appuyant de façon permanente
(fonction homme mort) sur la touche
0 0
finale FERMÉE soit atteinte. Si la touche
la course, la porte s'arrête immédiatement.
0 0
Mode homme mort uniquement avec contact à clé pour
accès par les personnes non formées.
0 0
OUVERTURE impulsion / FERMETURE impulsion
0 0
Une brève activation de la touche
sion externe déclenche l'OUVERTURE de la porte jusqu'à ce que
la position finale OUVERTE soit atteinte ou que la course soit in-
terrompue par une pression sur la touche
tion de la touche
qu'à ce que la position finale FERMÉE soit atteinte.
Ce mode de fonctionnement exige l'installation d'une tranche de
sécurité (sous-menu 35). Un déclenchement de la tranche de sé-
curité pendant la fermeture entraîne l'arrêt de la fermeture et une
T100 R
Risque d'écrasement et de heurt dû à la
fermeture de la porte
Lorsque la porte se ferme, elle peut cogner les
personnes ou entrer en collision avec elles.
• La porte doit pouvoir être vue à partir de
l'endroit où on la commande.
ou un émetteur d'impulsion
. Une nouvelle pression
permet de poursuivre la course d'ouverture. La
jusqu'à ce que la position
ou d'un émetteur d'impul-
déclenche la FERMETURE de la porte jus-
est relâchée pendant
. Une brève activa-
