Funcionamiento de emergencia
Peligro de aplastamiento y de colisión debido
ADVERTENCIA
al desplazamiento del portón en
funcionamiento de emergencia
Las personas pueden golpearse o colisionar
contra el portón al cerrarse.
• Para el funcionamiento de emergencia se
debe revisar el portón y asegurar que esté
en perfecto estado.
• Durante el modo de funcionamiento del por-
tón «hombre muerto» se debe garantizar la
visión completa del portón desde el puesto
de mando.
El funcionamiento de emergencia permite operar la puerta en ca-
so de que falle o se dispare por equivocación algún dispositivo de
seguridad.
Al aparecer en pantalla E06 o E07, el funcionamiento de emer-
gencia se activa manteniendo pulsada 5 segundos la tecla
«ABRIR» o «CERRAR» y se visualiza en la pantalla mediante el
indicador F30.
El control cambia al modo de funcionamiento "Hombre muerto
Abrir / Hombre muerto Cerrar".
Iluminación y/o luz de preaviso (opcional)
El control dispone de 2 salidas de relé mediante las cuales se
puede activar la iluminación o la luz de preaviso (punto de me-
nú 45 y 46).
Transmisores de señales / Transmisores de impulsos exter-
nos (opcional)
La puerta se puede abrir y cerrar desde transmisores de señales
o de impulsos externos.
Mando a distancia (opcional)
El modo de funcionamiento del mando a distancia se puede se-
leccionar dentro del menú 6 en el punto de menú 64.
Tecla Inicio (secuencia de operación en el modo de funciona-
miento impulso ABRIR /
impulso CERRAR):
• Primera transmisión de impulso:
el accionamiento arranca y desplaza la puerta a la posición
final configurada APERTURA o CIERRE.
• Transmisión de impulsos durante el desplazamiento:
la puerta se detiene.
• Nuevo impulso:
la puerta reanuda el desplazamiento en la dirección
opuesta.
Funcionamiento AR:
• Transmisión de impulsos: la puerta se abre
Tecla de apertura ½ del portón:
• funciona como la tecla de inicio, pero desplaza el portón
solo hasta la apertura ½ configurada.
Tecla de iluminación:
• la función de iluminación consiste en una iluminación
permanente que se puede activar con independencia del
desplazamiento de la puerta «ACTIVADO /
DESACTIVADO».
Función del interruptor de llave (opcional)
El control posee una entrada para un interruptor de llave. Este le
brinda la posibilidad de activar diversas funciones dentro del pun-
to de menú 50 «Función del interruptor de llave».

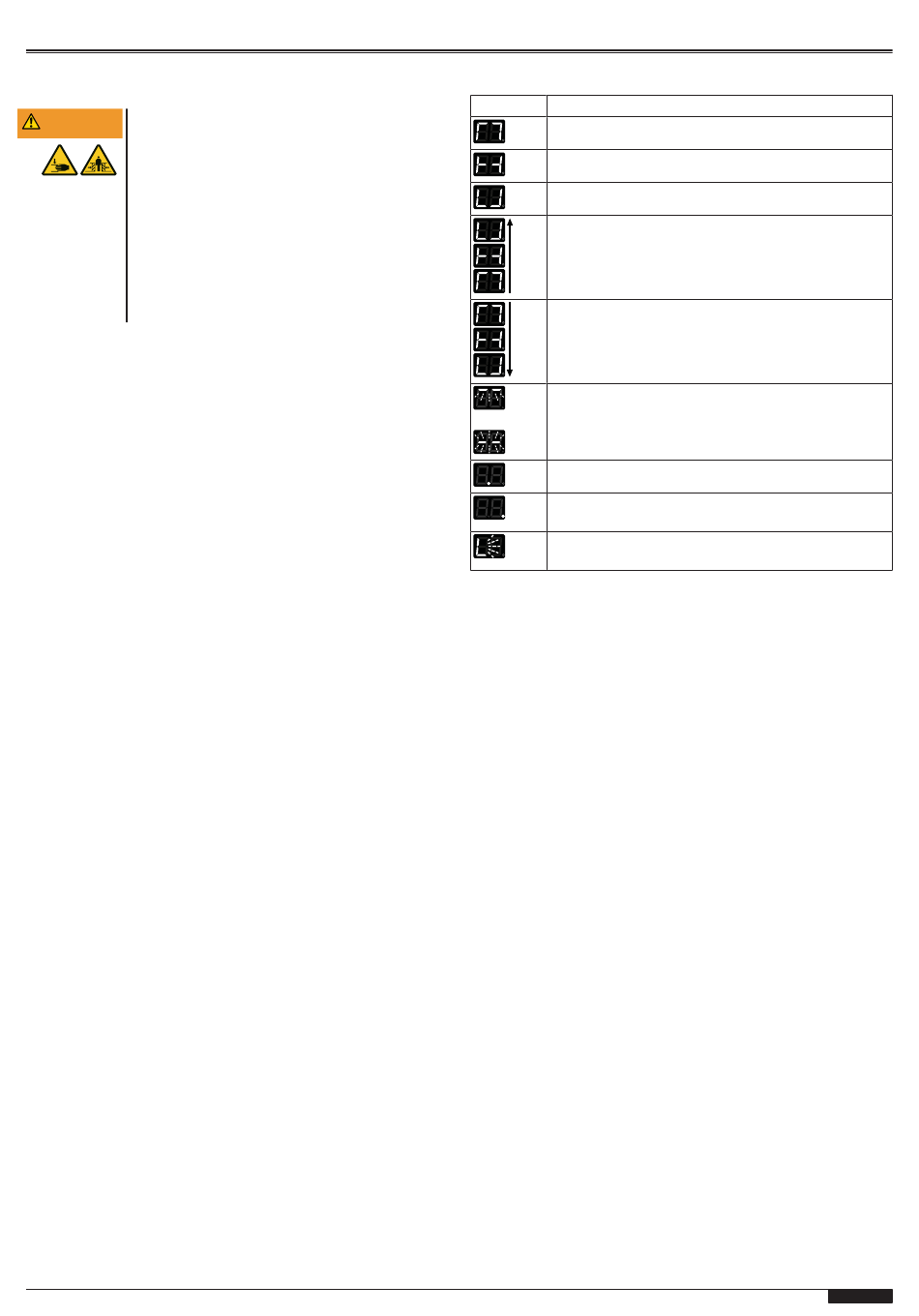

Indicador de estado del desplazamiento de la puerta
Indicador Estado
Posición final superior APERTURA alcanzada
No se alcanzó la posición final de la puerta
Posición final inferior CIERRE alcanzada
Representación de la frecuencia de desplazamiento
de la apertura de la puerta
Representación de la frecuencia de desplazamiento
del cierre de la puerta
Parpadeo de los segmentos interiores: el
temporizador para el cierre automático está activado
o
El control se encuentra en espera
Solo en el modo AR: Inicio continuo detectado en los
bornes de entrada J1,J7 o J8
Se realiza un ciclo de programación de la fuerza
(punto de menú 48).
