idoneo al sistema di connessione del collegamento telefonico del Vostro
Paese.
È anche possibile utilizzare un adattatore che trasforma la spina TAE in
spina idonea per il Vostro Paese.

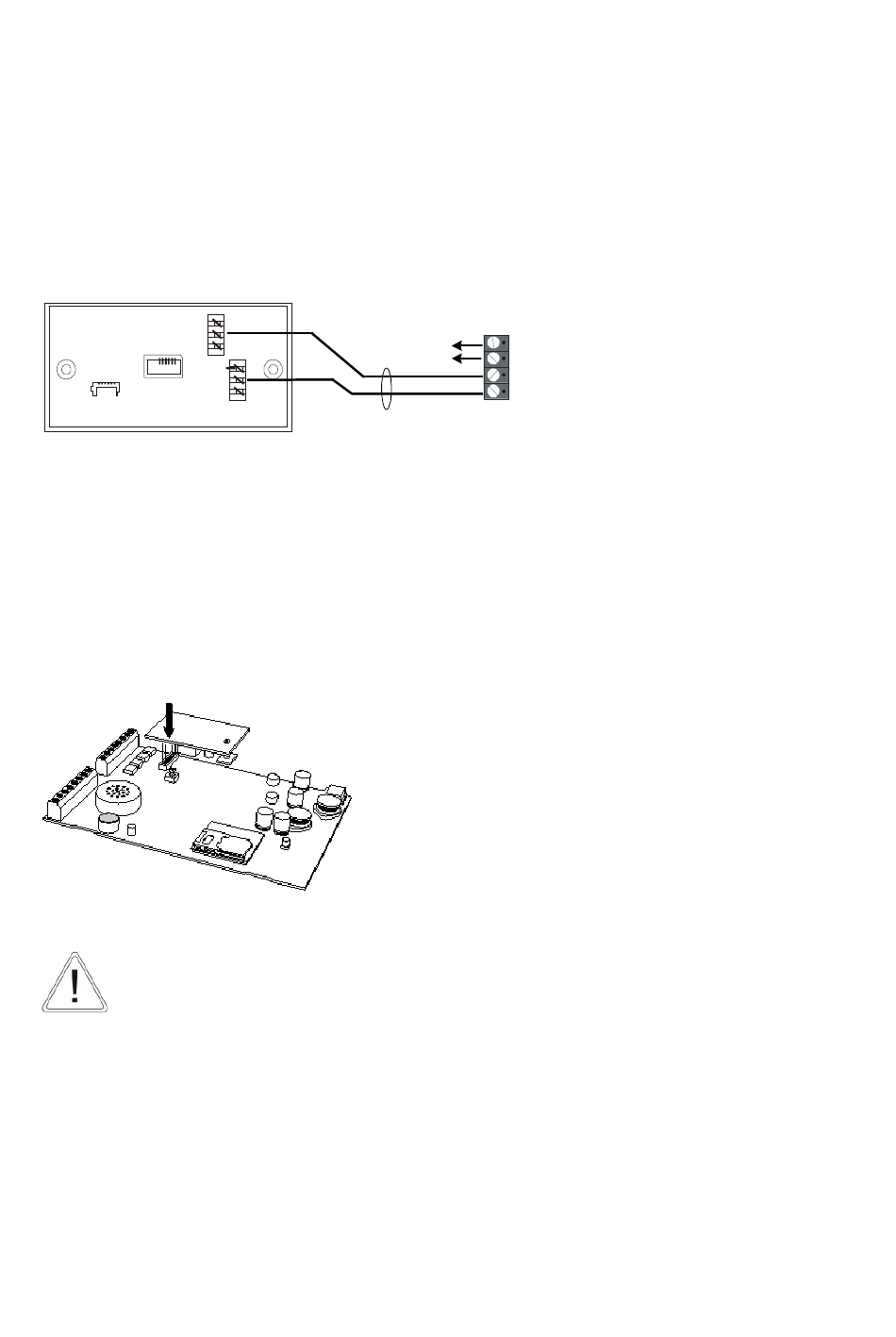

Installazione fissa del cablaggio telefonico
Se il cavo telefonico non è sufficientemente lungo o se si desidera un
collegamento cablato, l'apparecchio essere collegato direttamente ad
un'unità di collegamento telefonico come mostrato nell'esempio che segue.
BT Master Jack (NTE5)
User accessible connections
6
5
4
Operazioni conclusive per il collegamento telefonico
Introdurre il cavo telefonico nell'alloggiamento in modo che non rimanga
bloccato in nessun punto.
Ricollegare il modulo PSTN sulla scheda di base. Prestare attenzione che
tutti i perni siano inseriti correttamente nella presa.
Assicurarsi che la base del distanziale aderisca alla scheda di base.
9.2.4

Cablaggi sulla scheda di base

Privare di tensione l'apparecchio prima di eseguire lavori o
modifiche sul cablaggio.
Attenzione
Tensione di servizio (+12V/0V)
Collegare il morsetto „12V" con il polo positivo e il morsetto „0V"con il polo
negativo dell'alimentazione di tensione.
Come fonte di tensione utilizzare

un'uscita di tensione della centralina di allarme
oppure

un alimentatore esterno, se si desidera un utilizzo come
apparecchio singolo (stand-alone).
To other telephone
extension sockets
3
2
1
Cable type
1/0.5 CW1308
B1
A1
B
A
15 IT
