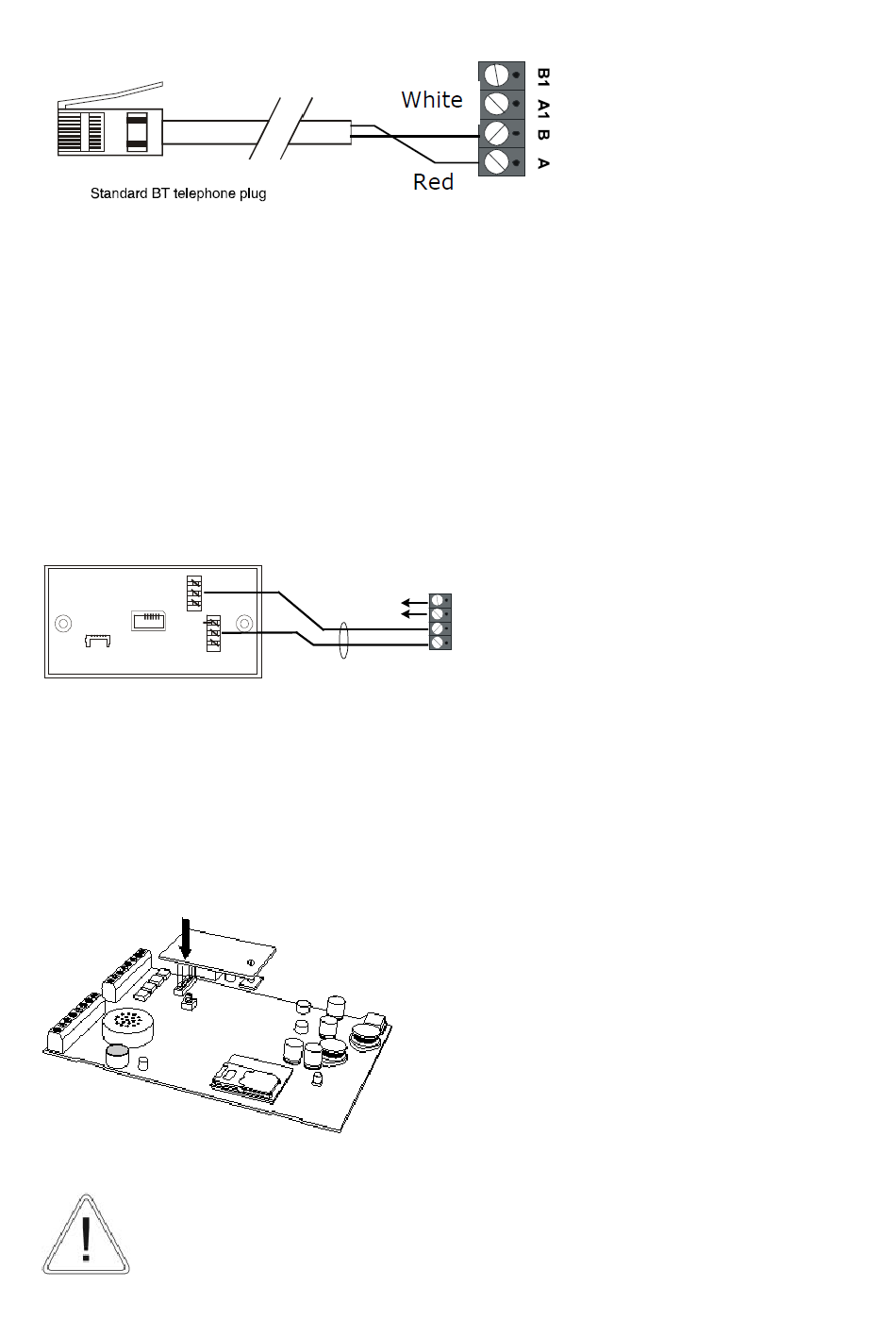

Procurez-vous un câble de raccordement correspondant dans le commerce.
Raccordez le câble comme suit.
Autriche, Suisse, Danemark, Pays-Bas, France, Italie, Pologne
Procurez-vous dans le commerce le câble de raccordement correspondant
au système de connecteur du raccordement téléphonique de votre pays.
Vous pouvez aussi utiliser un adaptateur transformant la prise TAE en prise
de votre pays.
Installation fixe du câblage téléphonique
Si le câble téléphonique n'est pas assez long si la connexion doit être câ-
blée, l'appareil peut être raccordé directement et de manière fixe à une unité
de raccordement téléphonique comme indiqué sur l'exemple ci-dessous.
BT Master Jack (NTE5)
User accessible connections
6
5
4
3
2
1
Travaux de parachèvement pour le raccordement téléphonique
Insérez le câble téléphonique à l'intérieur du boîtier de telle sorte qu'il ne soit
coincé nulle part.
Enfichez de nouveau le module RTC sur la platine de base. Veillez à ce que
toutes les tiges soient correctement insérées dans la prise.
Assurez-vous que le pied de l'entretoise en plastique est collé sur la platine
de base.
8.2.4 Câblages sur la platine de base
Attention
To other telephone
extension sockets
Cable type
1/0.5 CW1308
Mettez l'appareil hors tension avant d'effectuer des travaux
de câblage ou de procéder à des modifications du câ-
blage.
!
B1
A1
B
A
