Montage-, Bedienungs-
und Wartungsanleitung

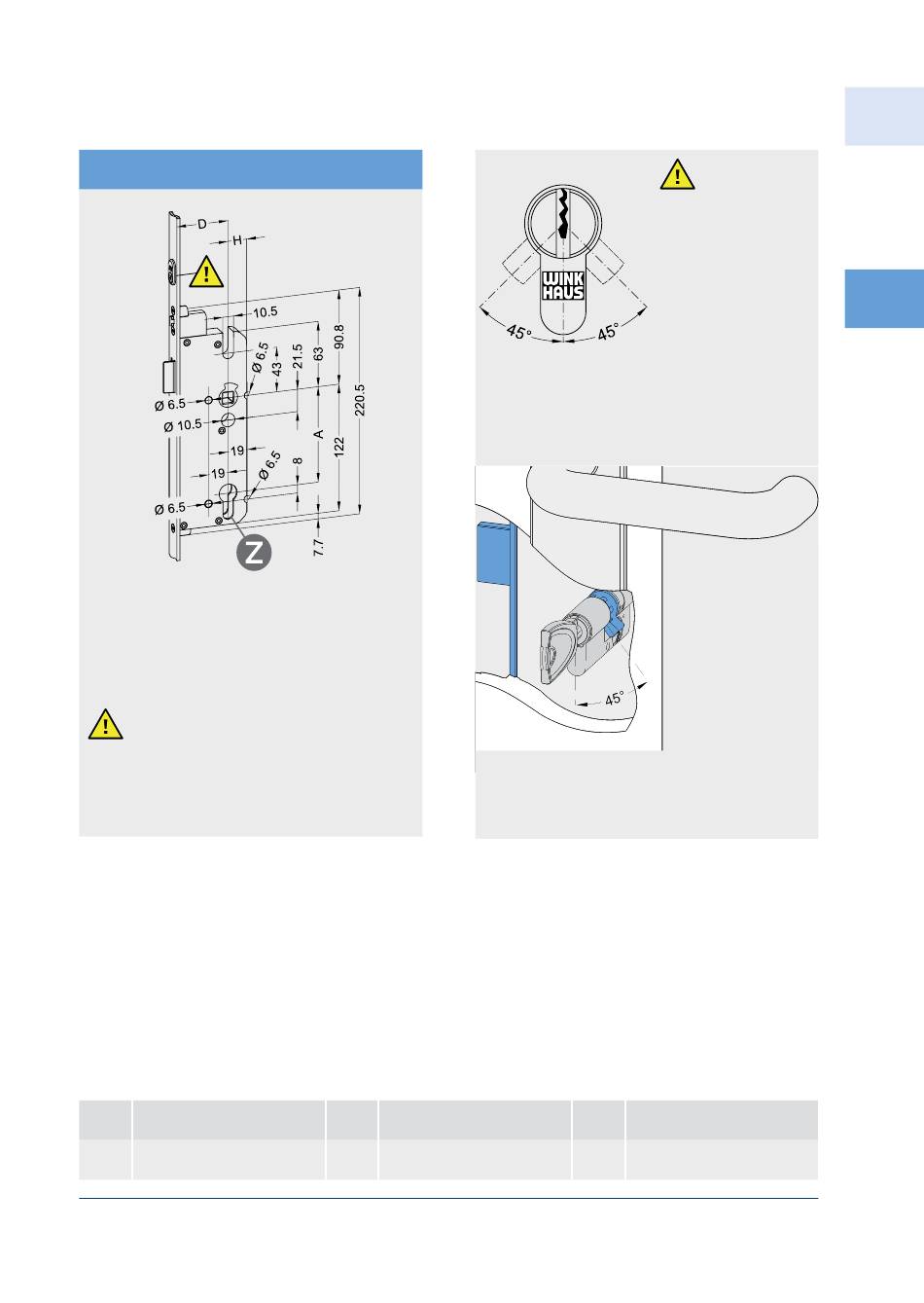

Schlosskasten-Information
Hinterdornmaß:
schlüsselbetätigte Schlosskästen
H = 18 mm
Falzluftbegrenzer ist wichtig
für korrekte Restfalzluft und für
Funktion der Tagesfalle → nicht
entfernen!
A Abstandsmaß
D Dornmaß
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten
panicLock AP4
Schließbärten bis max. 45° links /
rechts in Schlüsselabzugsstellung.
Stellung in Richtung Bandseite
ausrichten. Ggf. ist der Schließbart
umzustellen.
G Griffhöhe
H Hinterdornmaß
45 5062179
Achtung!
Anforderung
an Schließ-
zylinder:
Schließbart-
position bei
nicht verstell-
baren
Schließ-
zylinder mit
verstellbarem
Schließbart:
Schließbart in
Schlüsselab-
zugstellung
45° bzw. 4 Uhr
L Länge T (STV)
** Kürzbar
DE
