Montage-, Bedienungs-
und Wartungsanleitung

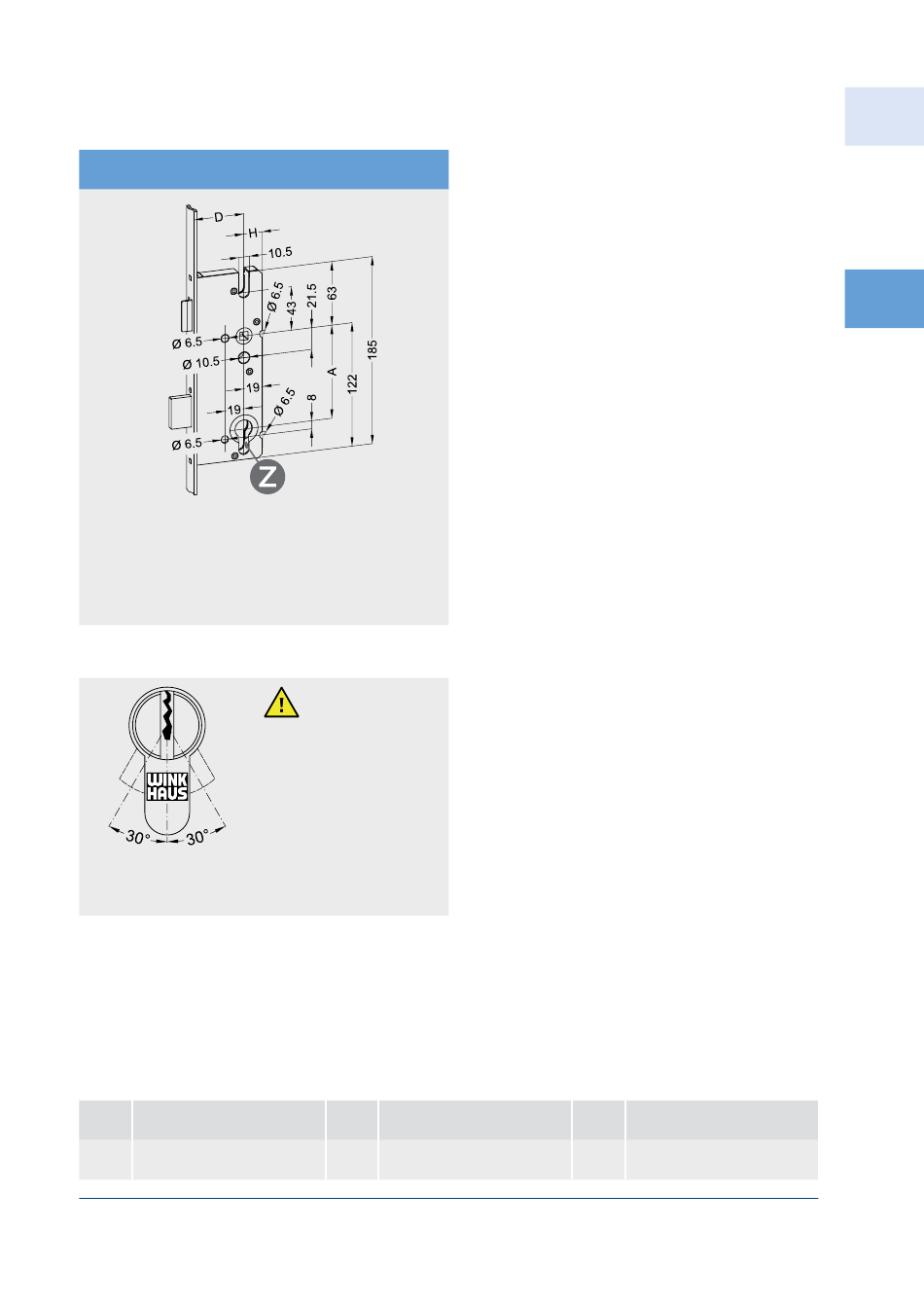

Schlosskasten-Information
Hinterdornmaß:
schlüsselbetätigte Schlosskästen
H = 18 mm
Schließbartstellung max. ±30°
verwenden!
A Abstandsmaß
D Dornmaß
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten
panicLock AP4
Achtung!
Nur Panik-
Freilaufzylinder
mit FZG-
Antiblockade-
Funktion und
G Griffhöhe
H Hinterdornmaß
41 5062179
L Länge T (STV)
** Kürzbar
