Winkhaus panicLock AP4 Instructions D'installation page 255

Instrucciones de montaje,
operación y mantenimiento

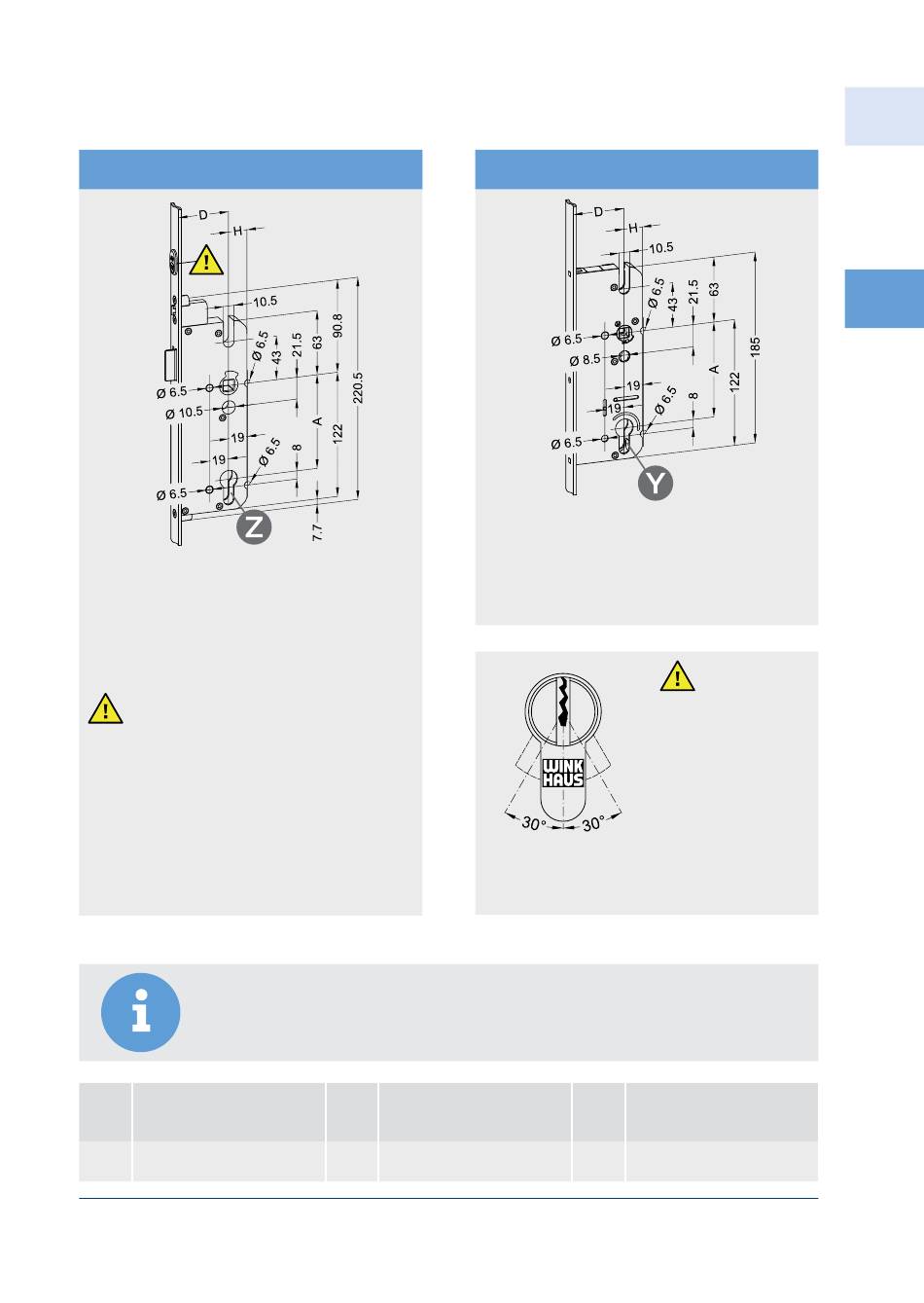

Información cajetín
Aguja trasera:
con llave caja de cerradura
H = 18 mm
El limitador de cámara es
importante para que la cámara
restante sea correcta y, por tanto,
para la función día/noche. → ¡No
lo retire!
Nota: Reglaje de la dirección de escape (para puertas que se
abren hacia adentro o hacia afuera), ver punto "3.2".
A Distancia manilla –
cilindro
D Aguja
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Reservadas las modificaciones técnicas.
panicLock AP4
Información cajetín
Aguja trasera:
con llave caja de cerradura
H = 17,5 mm
de giro libre suaveo posición de
paletón rígido.
G La manilla
H Aguja trasera
49 5062179
Atención!
Cilindros de
perfil por lo
general con
posición de
paletón ± 30°,
con función
L Longitud T (STV)
** acortable
ES
3
