Електричні підключення повинні виконуватися проінструктованим, навченим та уповноваженим персоналом
відповідно до місцевих норм та згідно з відповідною електричною схемою
Переконайтеся, що розріз провідників і умови монтажу відповідають специфікації електричної схеми, та
професійного визначення розмірів відповідно до місцевих законодавчих положень.
Переконайтеся в наявності пристрою для відключення (відсікання) живлення. Система установки обладнання
повинна бути обладнана засобом, що дозволяє фіксувати в положенні (OFF - ВИМК.) для ізоляції від напруги. На
основі оцінки ризиків, проведеної монтажником або кінцевим користувачем, пристрій повинен бути встановлений
відповідно до EN 60204-1 та/або EN 60335-1 та/або національного законодавства, що стосується стаціонарних
низьковольтних електроустановок, таких як, наприклад, HD 60364-1 (CEI 64-8 в Італії), залежно від типу інтеграції
та/або кінцевої інсталяції.
Система повинна бути обладнана зовнішнім пристроєм відключення енергії або підключена до аварійного
пристрою E-STOP відповідно до EN ISO 13850, якщо обладнання інтегроване в машини.
Електроживлення має забезпечувати мінімальний ступінь захисту IP X4.
Від'єднайте джерело живлення та замкніть його навісним замком або еквівалентним пристроєм, щоб запобігти
випадковому перезапуску. Застосовуйте корпоративні та локальні процедури блокування Lockout Tagout (LoTo).
Небезпека ураження електричним струмом та займання, у разі недотримання процедур Lo.To.
Переконайтеся, що номінальні значення напруги та частоти на шильдтику інвертора відповідають номінальним
значенням напруги та частоти мережі.
Небезпека ураження електричним струмом, перегріву та пожежі в разі неправильного підключення до
електромережі.
Перед виконанням будь-яких робіт з монтажу або технічного обслуговування від'єднайте інвертор від мережі та
зачекайте щонайменше 15 хвилин, перш ніж виконувати роботи з внутрішніми активними деталями. Не проводьте
роботи та не торкайтеся активних деталей до закінчення мінімального часу очікування. Небезпека ураження
електричним струмом у разі недотримання мінімального часу очікування.
6.4.2 Підключення живлення сигналу
Циркуляційний насос OEM, будучи частиною системи, дозволяє ним керувати через зовнішній сигнал ШІМ або шини LIN Bus.
Для ознайомлення з характеристиками обох варіантів, будь ласка, ознайомтесь з вмістом розділу 12. Незалежно від того, чи
використовується штатний сигнал ШІМ OEM PWM або шина LIN Bus, достатньо підключити з'єднувач сигналу до насоса (див.
Мал. 11).
7
ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ
7.1
Запуск
Після того, як всі електричні та гідравлічні з'єднання виконані, заповніть систему водою і, можливо, гліколем. Після запуску
системи конфігурацію циркуляційного насоса можна змінювати, щоб краще відповідати потребам системи (див. розділ12).
Суха експлуатація завдає виробу непоправної шкоди.
УКРАЇНСЬКА

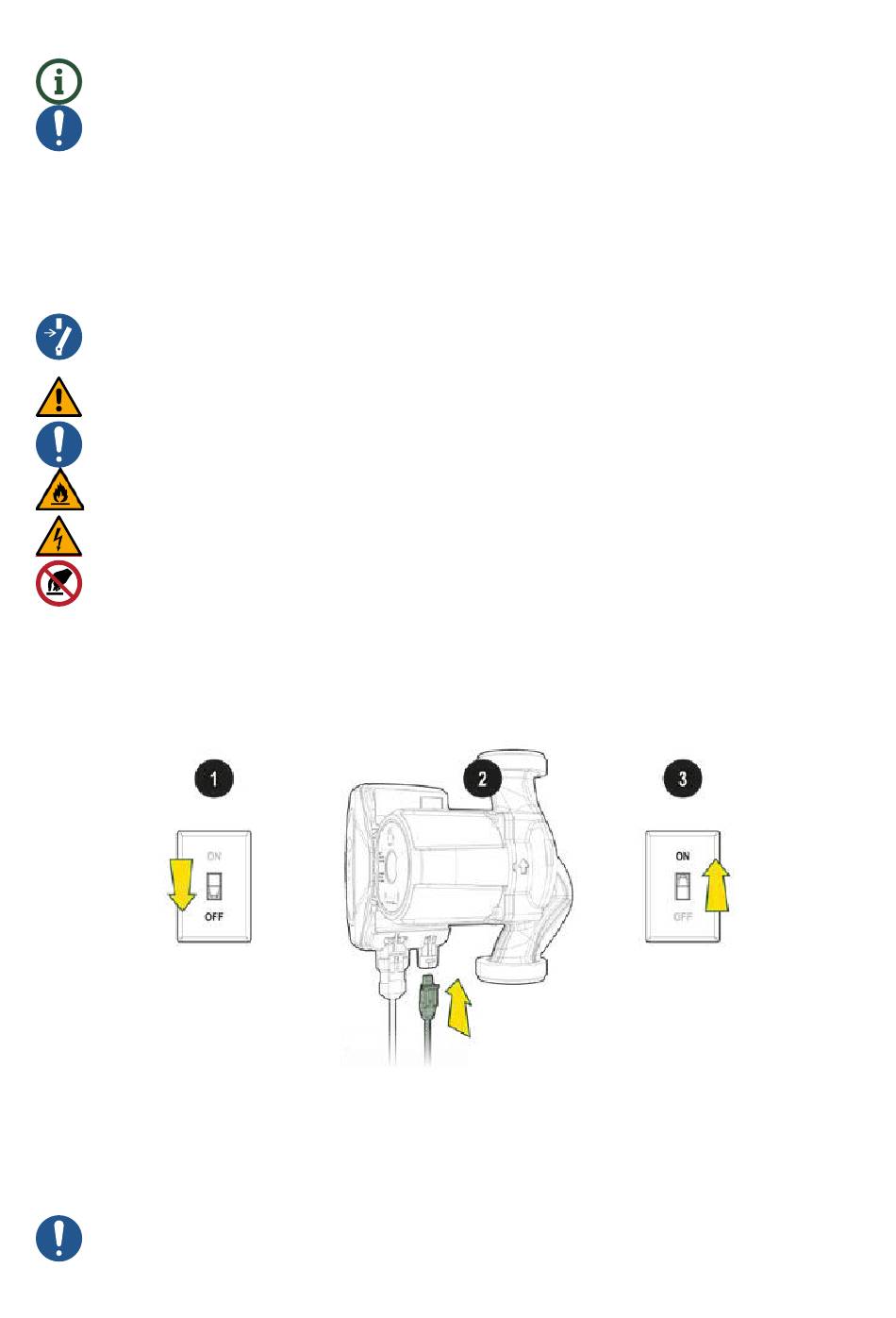

Мал. 11
