SEMNALE DE CONTROL EXTERN
13.1 PWM
Controlul PWM este un standard consacrat în sectorul încălzirii.
La circulatoare, semnalul se bazează pe standardul VDMA 24 224.
La circulatoarele DAB, valorile PWM diferă de standardul VDMA 24 224 în mai multe privințe, prin urmare, se recomandă
să se facă referire doar la informațiile prezentate mai jos.
Semnalul PWM (Pulse-width modulation) este un tip de impuls digital dependent de raportul dintre durata impulsului pozitiv și durata
întregului ciclu. Un ciclu de impuls util de 0% indică un impuls pozitiv cu durata nulă, adică absența semnalului, în timp ce o valoare
de 100% indică faptul că impulsul pozitiv se încheie exact în momentul în care începe următorul ciclu de impuls (vezi Fig. 13).
13.1.1 Specificații ale conectorului de semnal extern PWM

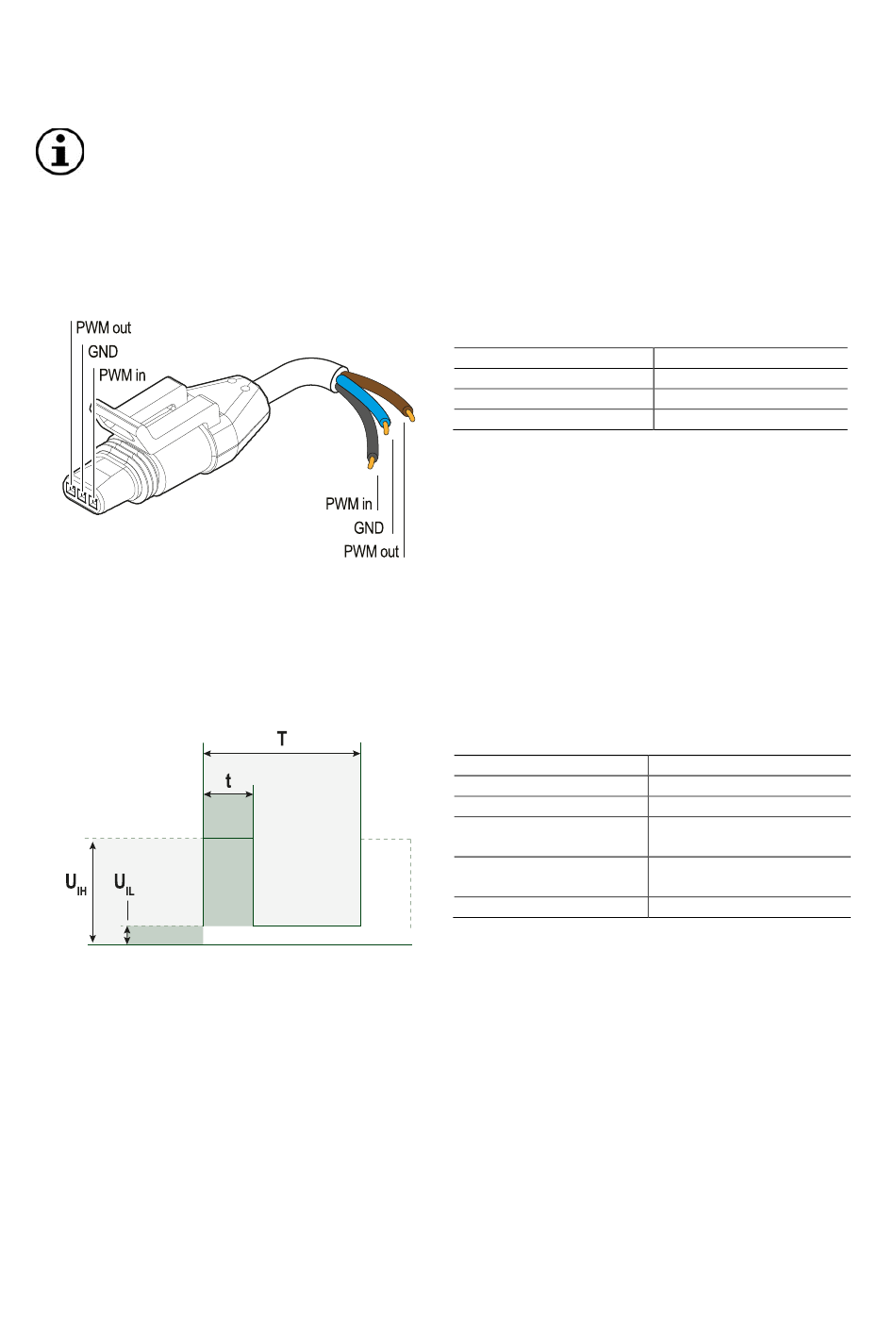

Fig. 14 Conector PWM
13.1.2 Caracteristici ale semnalului
Ciclu de lucru (d % = 100 x t / T)
Fig. 15 Conector LINBUS
ROMÂNĂ
Semnal
PWM OUT
GND
PWM IN
Termen
T
d
U
iH
U
iL
I
iH
249
Culoare
MARO
ALBASTRU
NEGRU
Descriere
Perioadă de timp [sec.]
Ciclu de lucru [t/T]
Tensiune de intrare nivel
înalt
Tensiune de intrare nivel
scăzut
Curent de intrare nivel înalt
