44
13

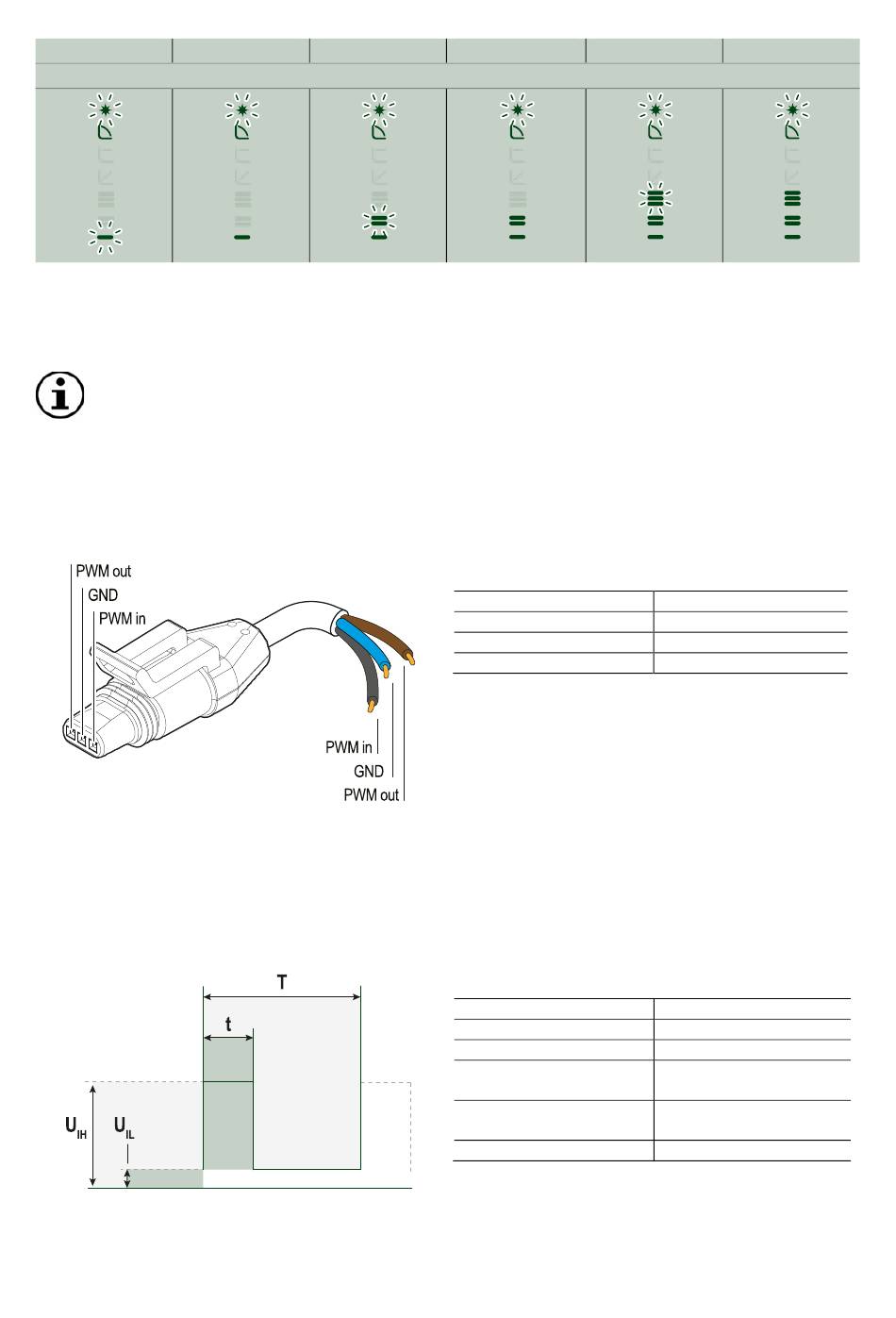

SIGNÁLY VONKAJŠIEHO OVLÁDANIA
13.1 PWM
Ovládanie PWM je štandard, ktorý sa úspešne používa v sektore vykurovania.
Signál je v cirkulačných čerpadlách na báze štandardu VDMA 24 224.
V cirkulačných čerpadlách DAB sa hodnoty PWM odlišujú od štandardu VDMA 24 224 v rôznych aspektoch, preto sa
odporúča brať do úvahy iba nasledujúce informácie.
Signál PWM (Pulse-width modulation) je typ digitálneho impulzu, ktorý závisí od pomeru medzi trvaním pozitívneho impulzu a celého
intervalu. Užitočný interval impulzu rovný 0 % označuje impulz s dĺžkou nula, teda znamená neprítomnosť signálu, zatiaľ čo hodnota
100 % označuje, že pozitívny impulz končí v presnej chvíli, kedy začína nasledujúci interval (pozri Obr. 13).
13.1.1 Špecifikácie konektora vonkajšieho signálu PWM
Obr. 14 Konektor PWM
13.1.2 Charakteristiky signálu
Prac. cyklus (d % = 100 x t / T)
Obr. 15 Konektor LINBUS
SLOVENSKÝ JAZYK
45
46
Konštantná krivka
47
Signál
PWM OUT
GND
PWM IN
Položka
T
d
U
iH
U
iL
I
iH
408
48
49
Farba
HNEDÁ
MODRÁ
ČIERNA
Popis
Časový interval [s]
Prac. cyklus [t/T]
Napätie vstupu vysokej
hladiny
Napätie vstupu nízkej
hladiny
Prúd vstupu vysokej hladiny
