13.1.3 Referensschema
Märkdata
Nominell ingångsspänning – hög nivå
Nominell ingångsspänning – låg nivå
Ingångsström på hög nivå
Genomslagsspänning kollektor-emitter på utgångstransistor
Kollektorström på utgångstransistor
Maximal förlusteffekt på utgångsmotståndet
Zenerdiod arbetsspänning
Maximal effektförlust i zenerdiod
Frekvens
Isoleringsklass
Klass ESD
SVENSKA

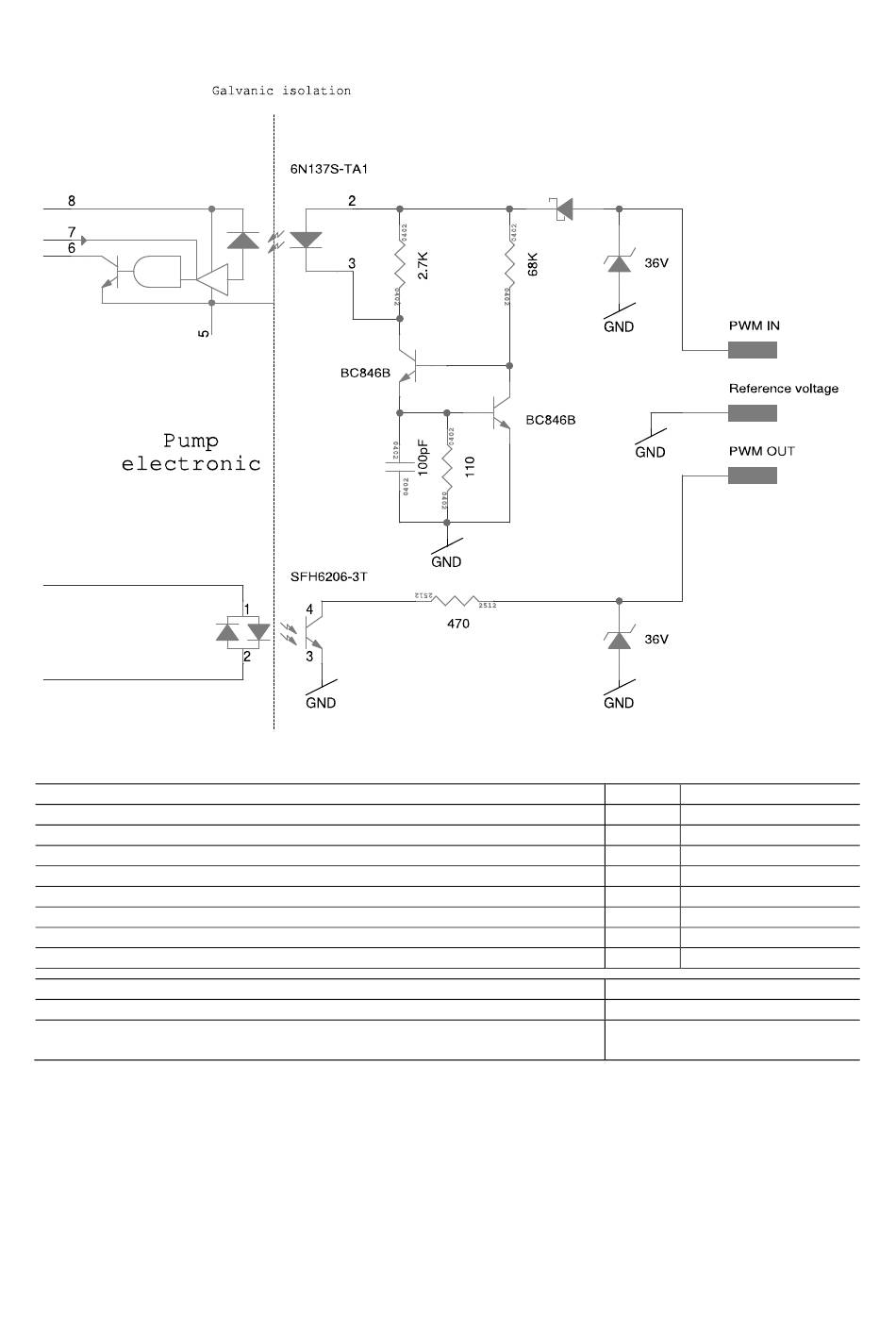

Fig. 16 Referensschema
218
Symbol
Värde
U
4-24 V
iH
U
< 1 V
iL
I
< 10 mA
iH
U
< 70 V
C
I
< 50 mA
C
P
1 W
R
U
36 V
Z
P
500 mW
Z
100Hz – 5kHz
Klass 2
Överensstämmelse med IEC 61000-4-
2 (ESD)
