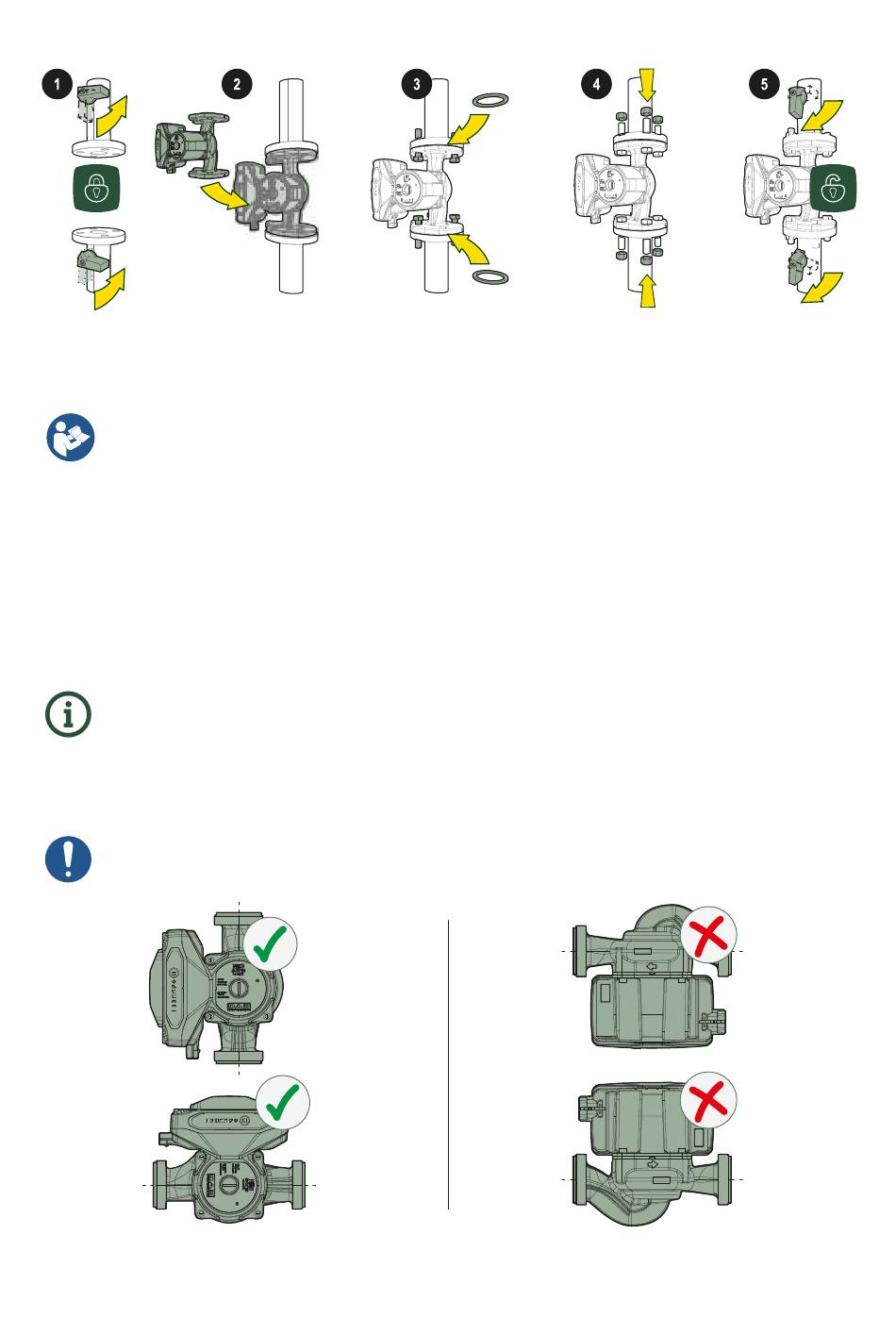

Для циркуляційних насосів, оснащених фланцевими виходами (див. Мал. 5), дотримуйтесь кроків:
1.
Закрийте запірні клапани на нагнітанні та всмоктуванні, щоб перекрити потік води;
Встановіть насос так, щоб вал електродвигуна завжди знаходився в горизонтальному положенні (див. Мал. 6), і
дотримуючись напрямку стрілки на корпусі насоса (див. Мал. 3).
2.
Розмістіть насос у місці між всмоктувальним і нагнітальним трубопроводами;
3.
Вставте три гвинти в отвори фланця та контрфланця з боку нагнітання та всмоктування. Просуньте паперову або гумову
прокладку в зазор між фланцем і контрфланцем. Нарешті, встановіть четвертий гвинт;
4.
Затягніть всі відповідні гайки, бажано в перехресній послідовності;
5.
Знову відкрийте запірні клапани на нагнітанні та всмоктуванні, щоб відновити потік води.
Монтаж насоса повинен бути виконаний таким чином, щоб уникнути витоків води на двигун і на електронний блок управління
як в процесі монтажу, так і в процесі технічного обслуговування.
У разі використання ізоляції (теплоізоляції) використовуйте відповідний комплект (постачається окремо як додаток) і
переконайтеся, що отвори для відведення конденсату в корпусі двигуна не закриті або частково заблоковані. Будь ласка,
зверніться до розділу 6.3 Ізоляція корпусу насоса.
Для забезпечення максимальної ефективності системи і довгого терміну служби циркуляційного насоса
рекомендується використовувати магнітні фільтри-брудовловлювачі для відділення і видалення можливого
бруду, що циркулює в системі (частки піску, металу та бруду).
При техобслуговуванні завжди використовуйте комплект нових прокладок.
Апарат призначено для постійного під'єднання до водопровідної мережі.
6.2.1 Розташування валу двигуна
Завжди встановлюйте циркуляційний насос таким чином, щоб вал двигуна знаходився в горизонтальному
положенні, як показано на Мал. 6.
Встановіть пристрій електронного керування в вертикальне положення.
УКРАЇНСЬКА
Мал. 5
Мал. 6
707
