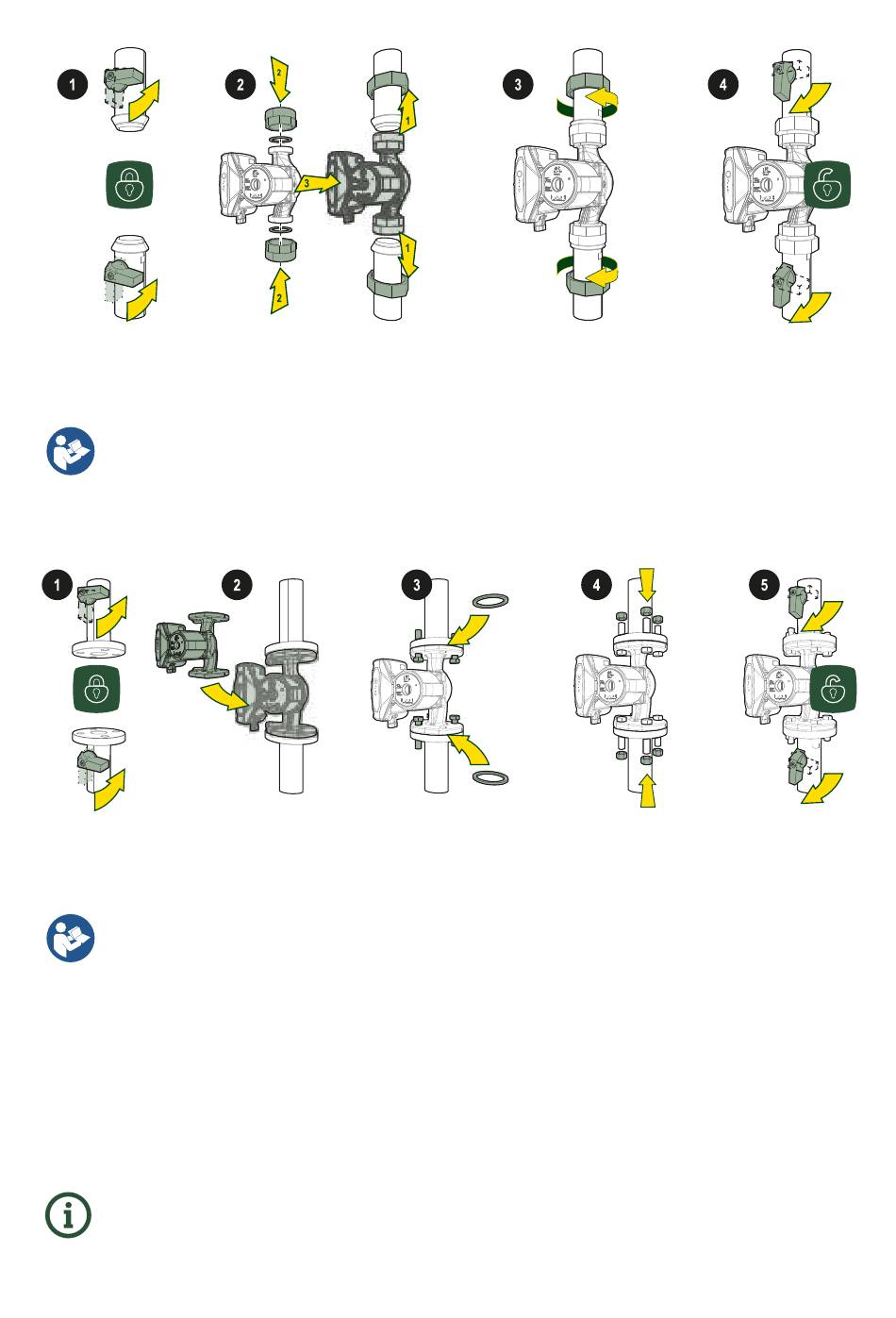

W przypadku pomp obiegowych wyposażonych w porty gwintowane należy postępować w następujący sposób (patrz Figa. 4):
1.
Zamknij zawory odcinające zarówno na wydaniu, jak i ssaniu, aby przerwać przepływ wody;
Pompę należy montować tak, aby wał silnika był zawsze ustawiony poziomo (patrz Figa. 6) i zgodnie z kierunkiem strzałki na
obudowie pompy (patrz Figa. 3).
2.
Przygotuj uszczelkę między króćcem ssącym i tłocznym cyrkulatora a rurą systemu, na której zostanie zainstalowany produkt;
3.
Dokręć złączki łączące pompę z rurami za pomocą klucza lub szczypiec;
4.
Ponownie otwórz zawory odcinające najpierw podczas ssania, a następnie podczas dostawy, aby przywrócić przepływ wody.
W przypadku pomp cyrkulacyjnych wyposażonych w porty kołnierzowe (patrz Figa. 5), wykonaj następujące czynności:
1.
Zamknij zawory odcinające zarówno na wydaniu, jak i ssaniu, aby przerwać przepływ wody;
Pompę należy montować tak, aby wał silnika był zawsze ustawiony poziomo (patrz Figa. 6) i zgodnie z kierunkiem strzałki na
obudowie pompy (patrz Figa. 3).
2.
Umieść pompę w przestrzeni między rurami ssącymi i tłocznymi;
3.
Umieść trzy w otworach kołnierza i przeciwkołnierza zarówno po stronie tłocznej, jak i ssącej. Wsuń papierową lub gumową
uszczelkę w szczelinę między kołnierzem a przeciwkołnierzem. Na koniec przykręć czwartą;
4.
Dokręć wszystkie odpowiednie nakrętki, prawdopodobnie w progresji krzyżowej;
5.
Ponownie otwórz zawory odcinające zarówno podczas tłoczenia, jak i ssania, aby przywrócić przepływ wody.
Montaż należy przeprowadzić w taki sposób, aby uniknąć kapania na silnik i elektroniczne urządzenie sterujące zarówno podczas
instalacji, jak i podczas konserwacji.
W przypadku izolacji (izolacji termicznej) należy użyć odpowiedniego zestawu (dostarczanego oddzielnie jako wyposażenie
dodatkowe) i upewnić się, że otwory odpływowe kondensatu w obudowie silnika nie są zamknięte lub częściowo zasłonięte. Patrz
rozdział 6.3 Izolacja korpusu pompy.
Aby zapewnić maksymalną wydajność systemu i długą żywotność cyrkulatora, zalecamy stosowanie filtrów
magnetycznych separatorów zanieczyszczeń do separacji i zbierania wszelkich zanieczyszczeń obecnych w samym
systemie (cząsteczki piasku, cząsteczki żelaza i szlam).
W przypadku konserwacji należy zawsze używać kompletu nowych uszczelek.
Urządzenie jest przeznaczone do stałego podłączenia do źródła wody.
POLSKI
Figa. 4
Figa. 5
