Réglage
Replier le frein-filet vers le bas.
① ②
5.3.5

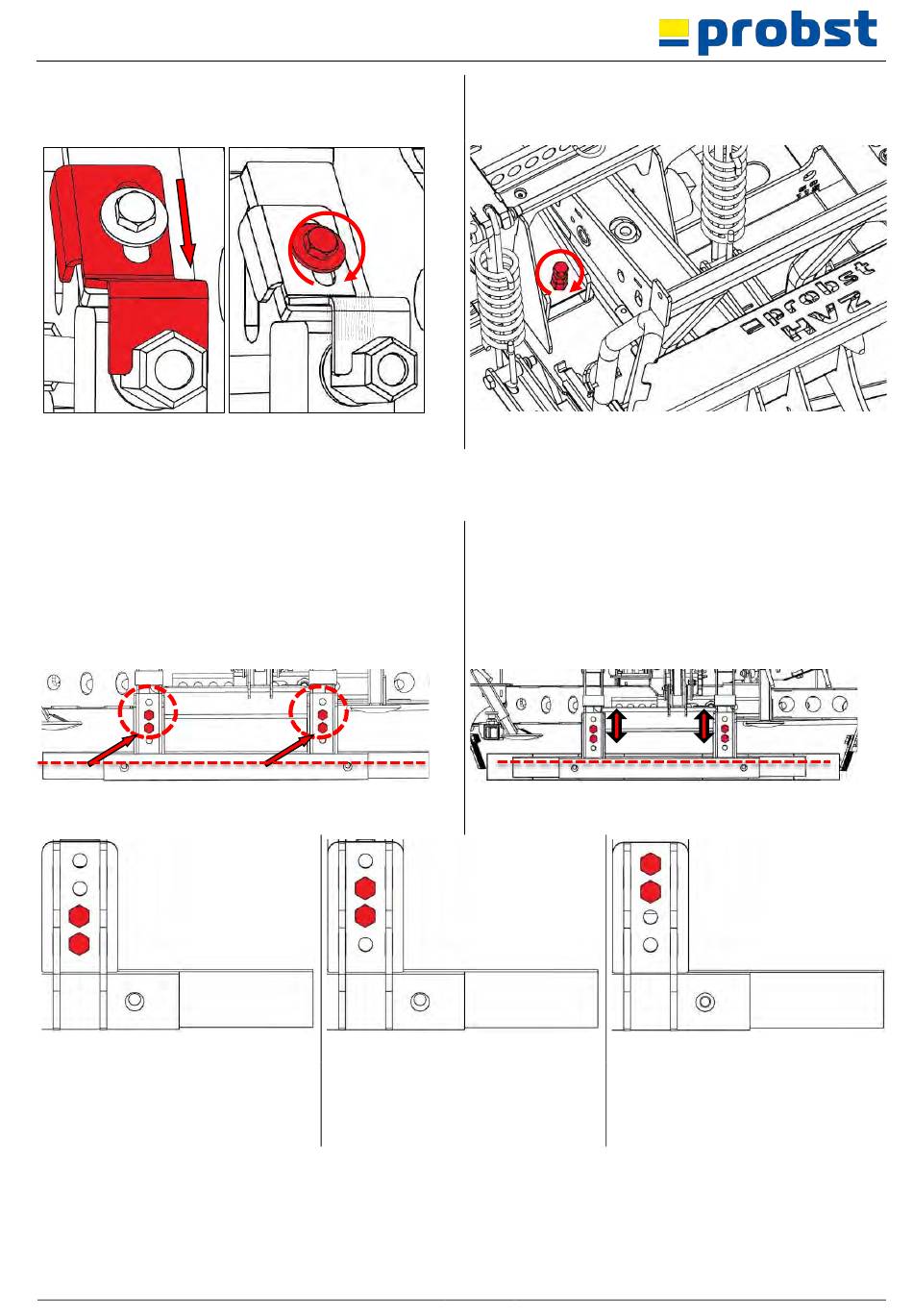

Réglage de la profondeur de préhension Tension secondaire
Régler la hauteur du serrage secondaire au milieu de la
couche de briques. Ouvrir le serrage secondaire.
écrous et vis de la tension secondaire
retirer ( ). Maintenir la tension secondaire pour qu'elle
ne tombe pas vers le bas.
Risque de blessure des mains !
pour une épaisseur de pierre de 6
cm, monter le réglage de la
profondeur de préhension en position
1.
51400042
28
30
Image A
pour une épaisseur de pierre de 8
cm, monter le réglage de la
profondeur de préhension en position
2.
Refermer la vis de serrage de la tension secondaire avec
une clé à douille.
Régler la tension secondaire sur la position
correspondante (
).
Remettre toutes les vis en place et les bloquer avec des
écrous.
Fermer la tension secondaire et contrôler si la tension
secondaire se trouve environ au milieu de la couche de
briques.
Image B
pour une épaisseur de pierre de 10
cm, monter le réglage de la
profondeur de préhension en position
3.
28 / 42
29
31
Image C
FR
