Einstellungen

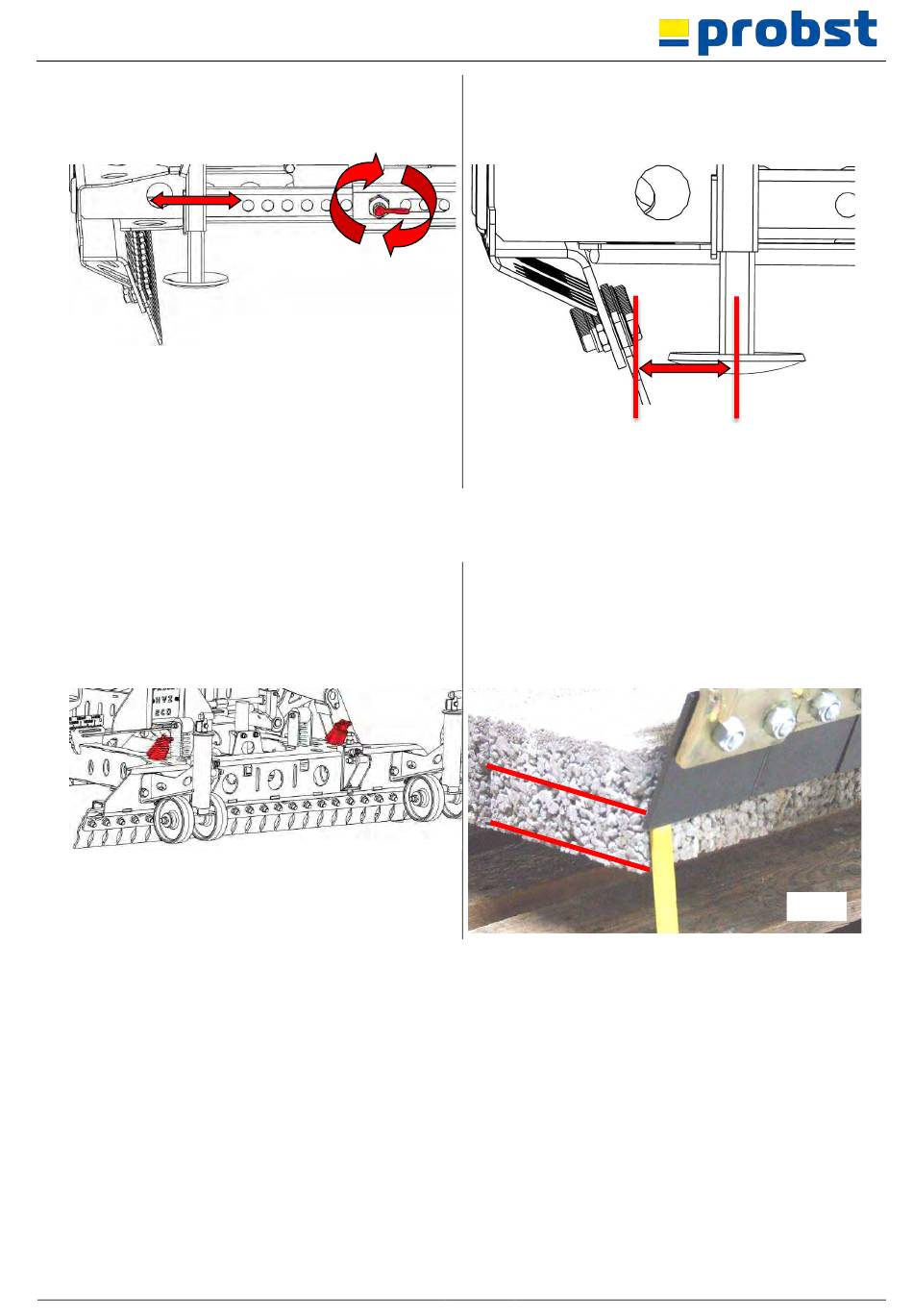

Federriegel um 180 verdrehen und in Kerbe
einrasten.
Greiftiefeneinstellung entsprechend verschieben u.
Federriegel wieder um 180 verdrehen und einrasten.
5.1.2 Maschinenseite
Greiftiefeneinstellung (Maschinenseite) ist so
einzustellen, dass die Stahllamellen sich auf der ½
der Steinlage (siehe Bild 8) befinden.
Beispiel: bei Steinlagenbreite 800 mm
→ 170 mm
51400042
Abstand ca. auf 100 mm -150 mm Mitte
Greiftiefeneinstellung von der Außenkante der
Steinlage einstellen.
Bild 5
Bei extrem großen Steinlagen empfiehlt es sich die
Greiftiefeneinstellung etwas niedriger einzustellen, so
dass die Stahllamellen im untersten Bereich der
Steinlage greifen. Ansonsten besteht die Gefahr,
dass die Steinlage beim Anheben eventuell
auseinander bricht.
Bild 7
20 / 42
100 – 150 mm
3,94 – 5,91 in
½
Bild 6
Bild 8
DE
