Maniement
6.3
Déroulement du cycle de pose
En principe, le conducteur du véhicule porteur doit avoir à tout moment dans son champ de
vision l'ensemble de la zone de travail de l'engin porteur et de l'équipement rapporté et
s'assurer qu'aucune personne ni aucun objet ne se trouve dans la zone de danger.
Soulever la HVZ-GENIUS au moyen de l'appareil porteur jusqu'à ce que la pince pende librement.
•
•
Effectuer la procédure de réinitialisation de la HVZ-GENIUS :

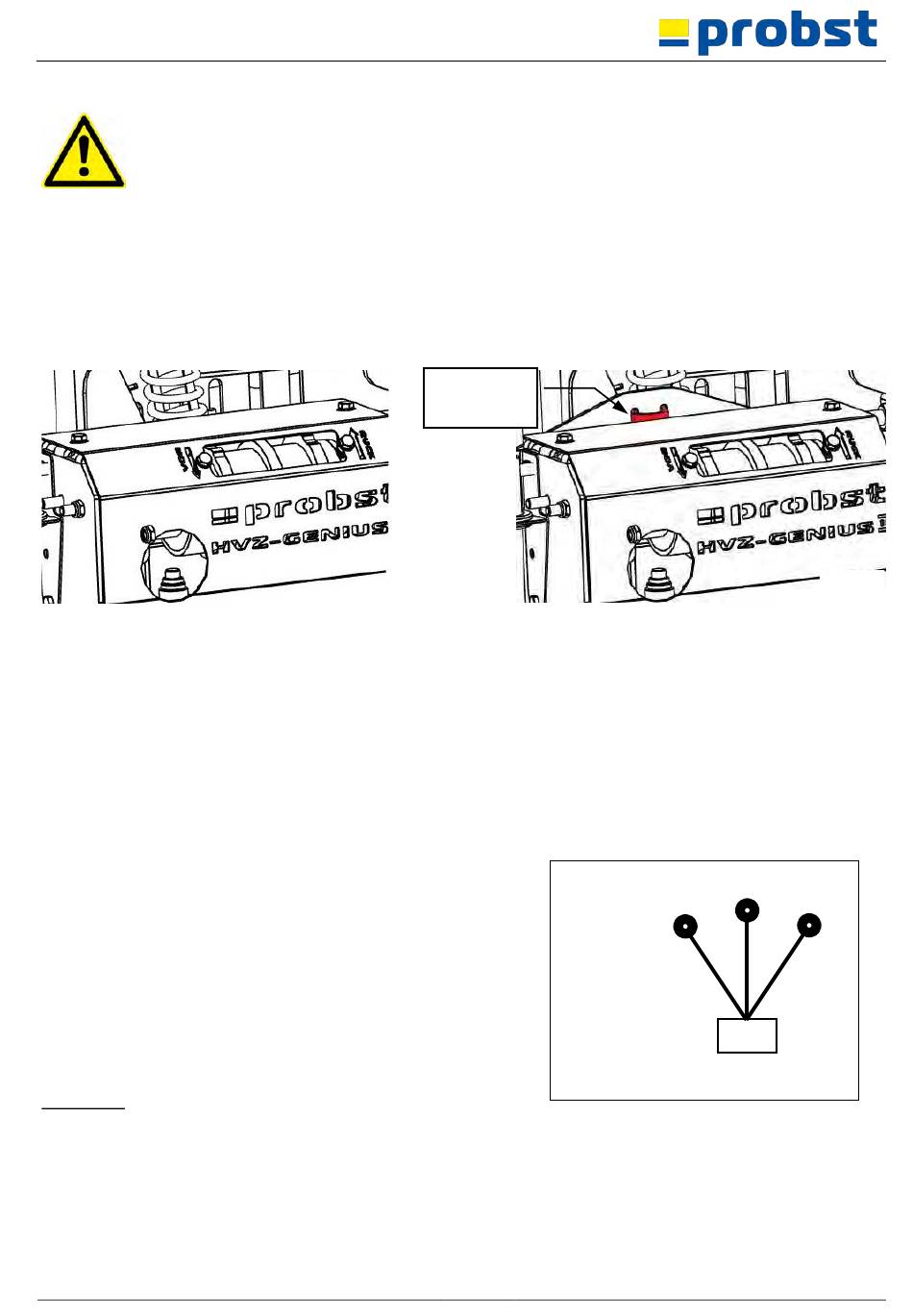

Actionner le levier de commande hydraulique de l'engin porteur (pelle) sur la "position 1" (voir figure 3) et le
maintenir dans cette position jusqu'à ce que le rail ADV soit visible (voir figures 1 et 2).
Ce faisant, toujours veiller à ce que personne ne se trouve dans la zone de danger, en particulier dans la zone
•
de pivotement des mâchoires de tension secondaire, et ne puisse être mis en danger ou même blessé.
Risque d'accident !
Faire pivoter la pince sur la couche de briques à saisir
•
•
Au moyen de la tête rotative hydraulique, tourner la pince de manière à ce qu'elle puisse être abaissée au-
dessus de la couche de pierres à saisir.
Pivoter la pince de manière à ce que les lamelles d'acier de la mâchoire de serrage principale côté amont
•
touchent si possible les pierres.
Poursuivre le pivotement de manière à ce que la pince soit à peu près centrée sur la couche de briques à saisir
dans le sens du serrage secondaire.
•
Abaisser l'agrafe jusqu'à ce que les plateaux d'appui de l'agrafe touchent la surface de la pierre. Ensuite, ne pas
abaisser davantage ! La traverse ne doit en aucun cas toucher la rehausse HVZ-GENIUS et donc exercer une
pression par le haut sur l'agrafe (par la flèche de l'engin porteur).
Actionner le levier de commande hydraulique en
•
"position 1",
rester dans cette position aussi longtemps,
jusqu'à ce que les mouvements suivants se soient
déroulés :
1) la tension principale se ferme
2) La tension principale s'ouvre légèrement
3) La tension secondaire se ferme
4) La tension principale se ferme
5) La tension secondaire s'ouvre
Explication : positions du levier de commande
Pos.1 : Saisir, déposer, réinitialiser
Pos. 0 : position zéro
Pos.3 : Mouvement inverse (par ex. : interruption du cycle)
Grâce à ce mouvement, la couche de briques palettisée sur le "joint en croix" est automatiquement déplacée
•
dans le "tapis de roulement" si les adaptateurs de positionnement sont utilisés et réglés en conséquence.
En relâchant le levier de commande hydraulique ou en ramenant le levier de commande en position centrale, il
est possible d'interrompre à tout moment l'essai de préhension.
51400042
marque
rouge
1
Image 3
34 / 42
2
Pos 2
Pos. 0
Pos.1
FR
