Einstellungen
Schraubensicherung wieder nach unten klappen.
① ②

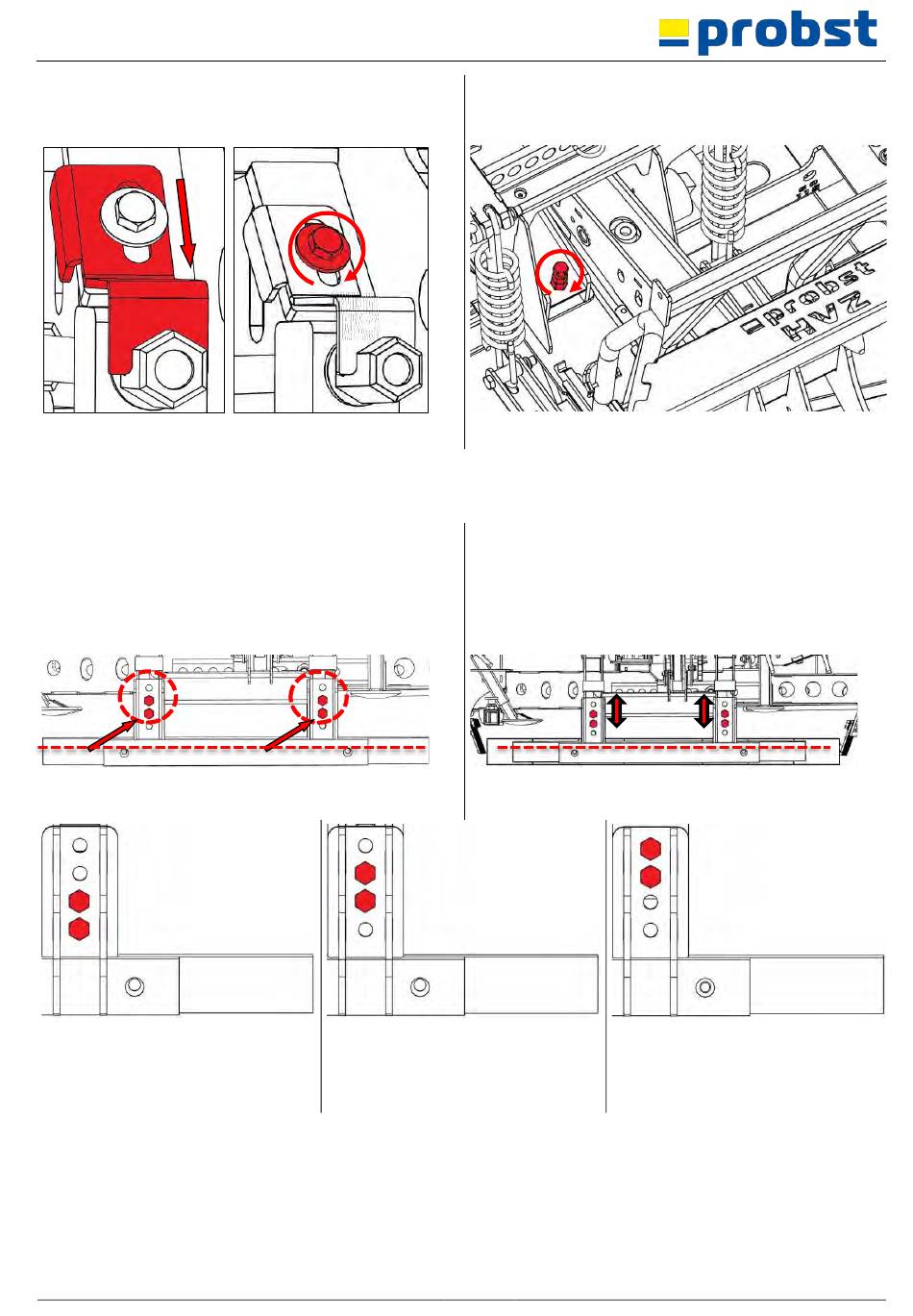

5.3.5 Greiftiefeneinstellung Nebenspannung
Höhe der Nebenspannung auf Mitte der Steinlage
einstellen. Nebenspannung öffnen.
Muttern und Schrauben der Nebenspannung
entfernen (). Dabei Nebenspannung festhalten, damit
diese nicht nach unten fällt.
Verletzungsgefahr der Hände!
bei Steindicke 6 cm
Greiftiefeneinstellung in Stellung 1
montieren.
51400042
Bild 28
Bild 30
Bild A
bei Steindicke 8 cm
Greiftiefeneinstellung in Stellung 2
montieren.
Klemmschraube der Nebenspannung mit Steckschlüssel
wieder schließen.
Nebenspannung auf entsprechende Position einstellen
(
).
Alle Schrauben wieder einstecken und mit Muttern
sichern.
Nebenspannung schließen und kontrollieren ob sich
Nebenspannung ca. auf Mitte der Steinlage befindet.
Bild B
bei Steindicke 10 cm
Greiftiefeneinstellung in Stellung 3
montieren.
28 / 42
Bild 29
Bild 31
Bild C
DE
