Einstellungen

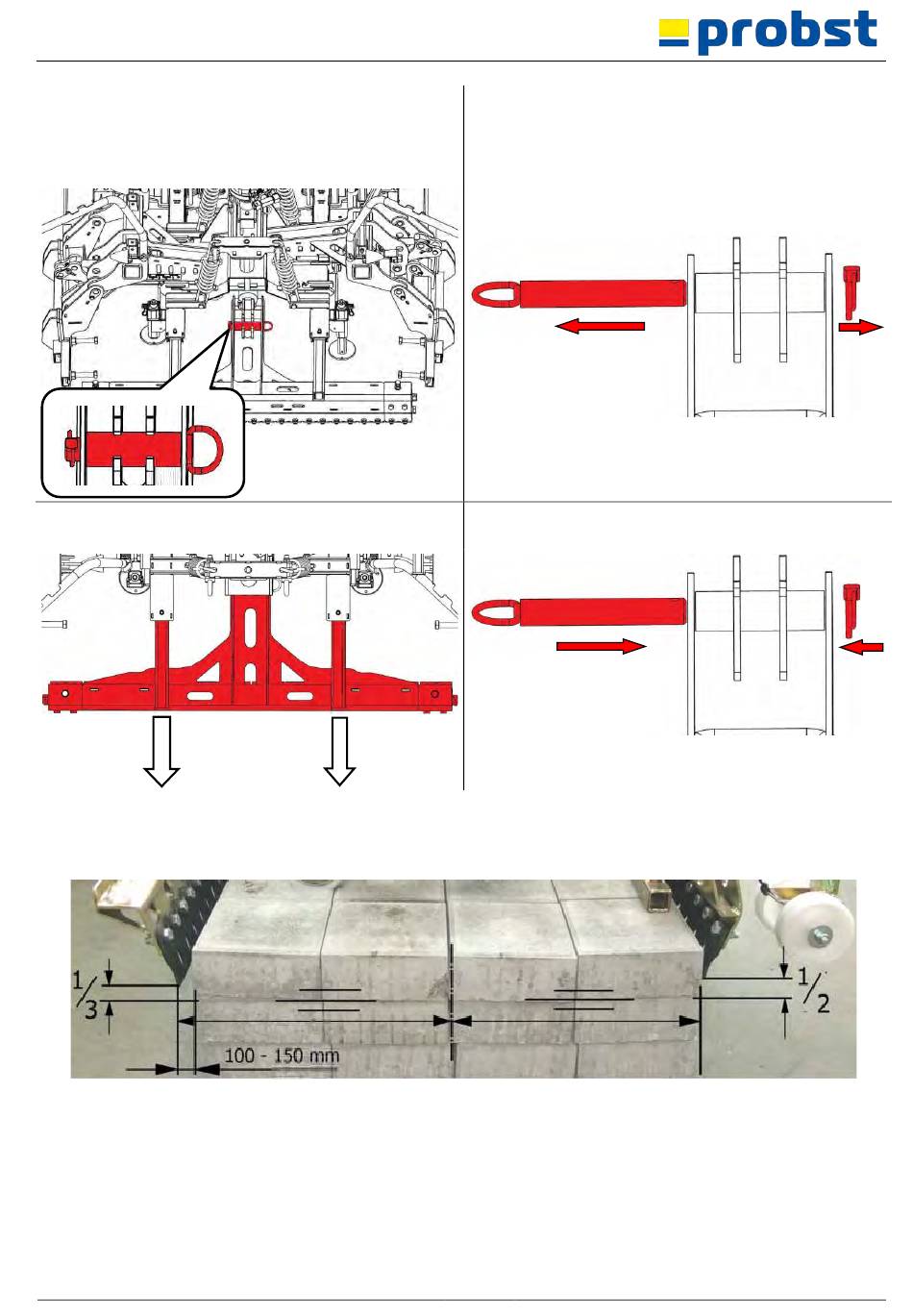

Einstellung der Hauptspannung (Bild 16), am Gerät
(Planumseite) entsprechend der Steinlagenlänge so
einstellen, dass (bei geöffneter Hauptspannung) ein
Abstand zwischen Steinlage und Stahl-Lamellen von ca.
100 mm vorhanden ist (siehe auch Bild 20)
Hauptspannung (Planumseite) auf entsprechende
Bohrungsposition ziehen (Bild 18).
Das Gerät (HVZ-GENIUS) ist optimal eingestellt, wenn beim Greifvorgang bei geöffneter Zange, die Stahl-Lamellen
(Maschinenseite) direkt an der Steinlage anliegen u. die Stahl-Lamellen (Planumseite) etwa einen Abstand zur
Steinlage von 100 -150 mm haben.
51400042
Hierzu Klappsplint am Steckbolzen entnehmen (Bild 17).
Bild 16
Anschließend wiedermit Steckolzen und mit Klappsplint
sichern (Bild 19).
Bild 18
23 / 42
Bild 17
Bild 19
DE
