Einstellungen
5.4
Einstellung Positionieradapter
Greifweiteneinstellung
Nebenspannung
(mit Verschieben der Steinlage zum
Läuferverband)

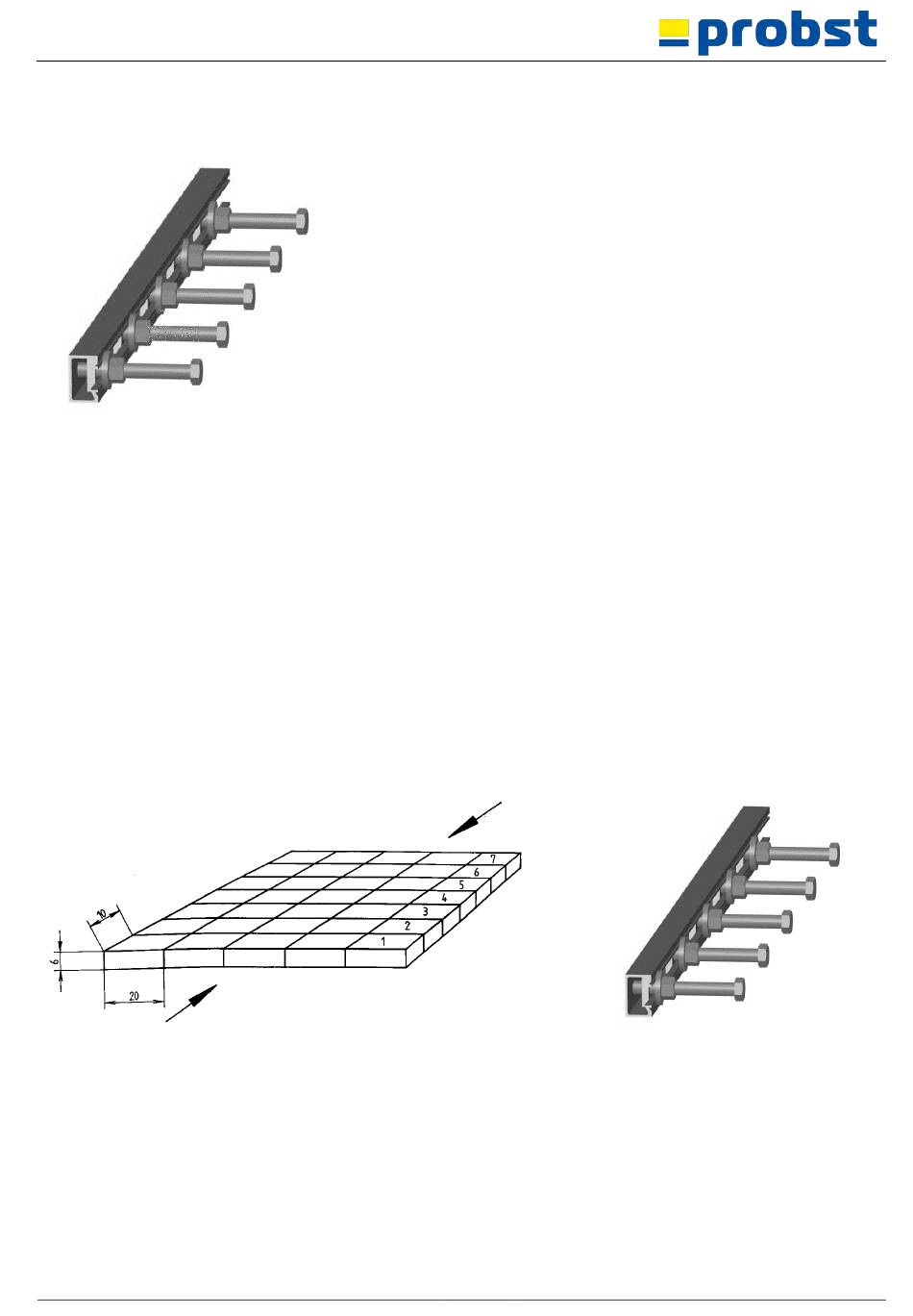

Bild 32
51400042
Die überstehende Länge der Positionieradapter zwischen Halfeneisen und
Schraubenkopf (Vorsprungsmaß) beim abgebildeten Beispiel beträgt bei
Halbsteinverband 20 cm dividiert durch 2 = 10 cm.
Für das abgebildete Beispiel werden in das Halfeneisen der
Nebenspannung rechts Positionieradapter für die Steinreihe 1, 3, 5 und 7
montiert und in etwa an der zu erwartenden Stelle positioniert. An der
Nebenspannung links erfolgt die Montage der Positionieradapter für die
Steinreihen 2,4 und 6.
Hauptspannung, welche bereits eingestellt ist, hydraulisch ganz öffnen,
HVZ-GENIUS-II über das Steinpaket anheben, damit diese frei hängt.
Nebenspannung ganz schließen.
Grobeinstellung über Einstellschraube (Bild) beide Nebenspannungsteile
so einstellen, dass das vorher festgestellte Paketbreitenmaß + halbe
Steinlänge im Beispiel 5 x 20 +10 = 110 cm, auf der Skala hinter dem
senkrechten Übergangsblech liegt.
Maß zwischen den beiden Halfeneisen messen, Feineinstellung über die
Einstellschraube PO so vornehmen, dass das gemessene Maß
ca. 3 bis 4 mm größer ist als das Paketbreitenmaß. (Dadurch wird
sichergestellt, dass die einzelnen Pflastersteine auch nach der Ablage im
Planum in Seitenspannrichtung nicht knirsch sondern normgerecht mit
einem Fugenabstand von 3 – 4 mm liegen. Hierzu ist erforderlich, dass die
einzelnen Pflastersteine angeformte Abstandshilfen mit min 2,5 mm Dicke
aufweisen.)
Nebenspannung ganz öffnen.
Das Gerät (,) ist mittels der kraftvollen Nebenspannung in der Lage,
unverzahnte Pflastersteinlagen, welche in Kreuzfuge paketiert sind, in den
Läuferverband zu verschieben.
Dazu werden sogenannte Positionieradapter (Sonderzubehör) an den
Halfeneisen der Nebenspannung befestigt. Es sind insgesamt so viele
Positionieradapter nötig, wie sich Steinreihen in Richtung
Hauptspannrichtung befinden (z.B. 7 Stück im abgebildeten Beispiel der
Steinlage, bzw. 5 Stück im abgebildeten Beispiel des Adapters).
Hauptspannungsrichtung
Bild 33
29 / 42
DE
