Réglage

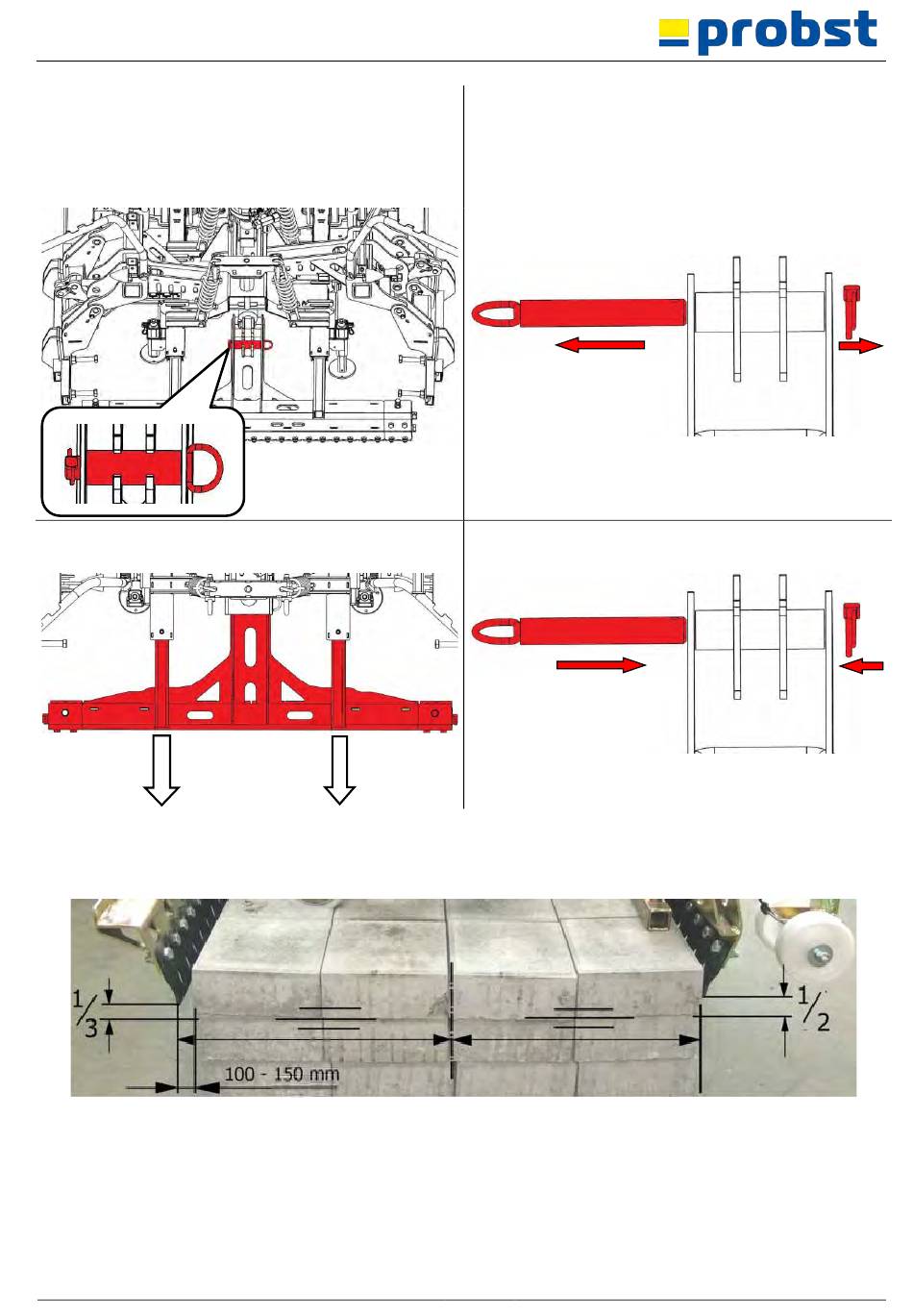

Réglage de la tension principale (image 16), à régler sur
l'appareil (côté de la plate-forme) en fonction de la
longueur de la couche de pierres de manière à ce qu'il y
ait (avec la tension principale ouverte) une distance
d'environ 100 mm entre la couche de pierres et les
lamelles d'acier (voir aussi image 20).
Tirer la tension principale (côté planum) sur la position
de perçage correspondante (figure 18).
L'appareil (HVZ-GENIUS) est réglé de manière optimale lorsque, lors du processus de préhension avec la pince
ouverte, les lamelles d'acier (côté machine) sont directement en contact avec la couche de pierres et que les
lamelles d'acier (côté surface) ont un écart d'environ 100 -150 mm avec la couche de pierres.
51400042
Pour ce faire, retirer la goupille pliante au niveau du
goujon (image 17).
16
Ensuite, revisser le boulon et le fixer avec une goupille
fendue (image 19).
18
23 / 42
17
19
FR
