Installation
4.2
Hydraulischer Anbau
Zum Anschluss der HVZ-GENIUS an das Trägergerät werden zwei voneinander getrennte Hydrauliksteuerkreise
benötigt.

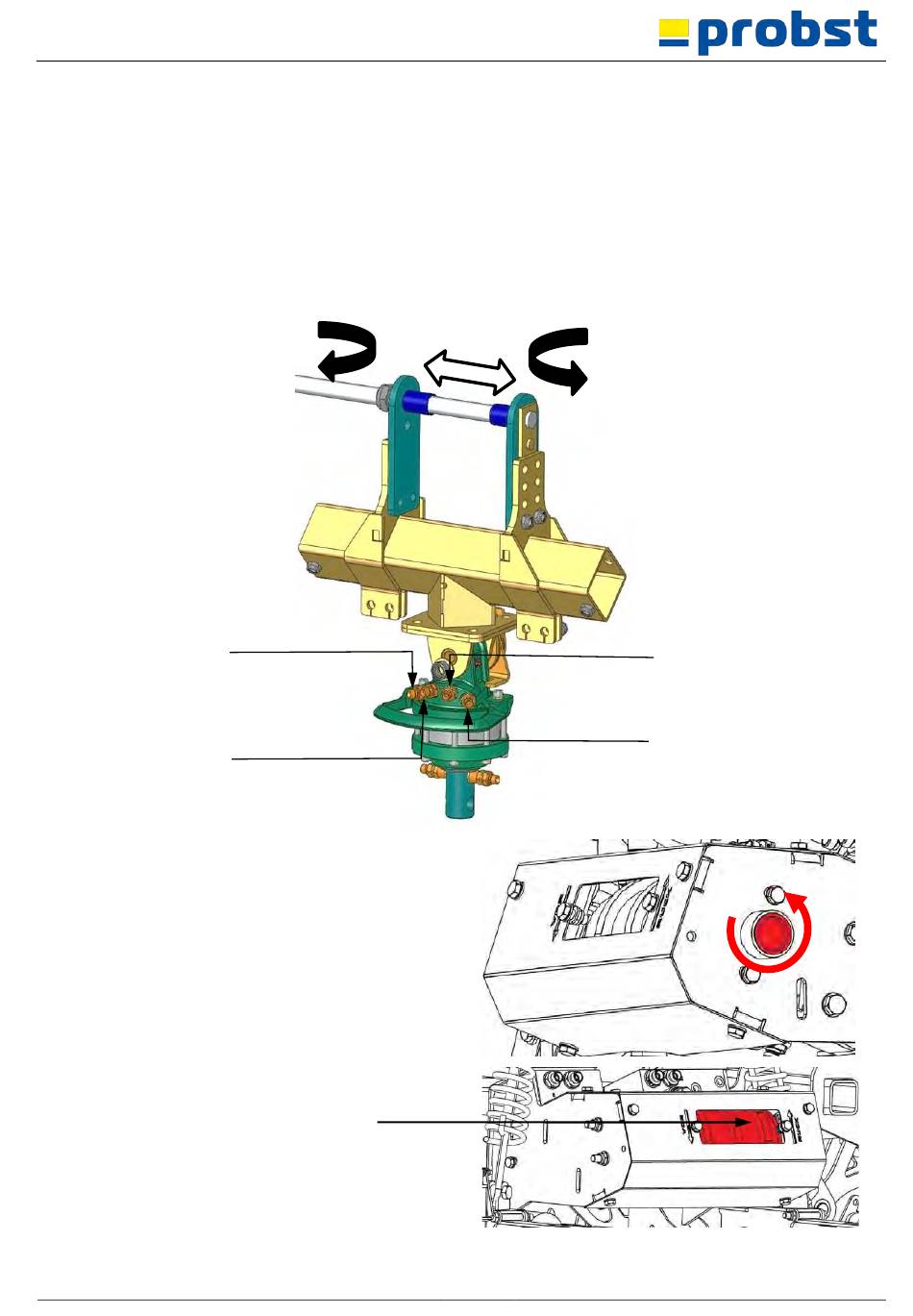

Der Anschluss der Hydraulikschläuche erfolgt am hydraulischen Drehkopf.
Durch Lösen der beiden Arretierungsschrauben kann die Öffnungsweite zwischen der Bolzenaufnahme, bei Bedarf
verändert werden (
). Hierzu beide Bolzenaufnahmen herausnehmen, um 180° verdrehen (siehe Pfeile), wieder
einführen und mit Arretierungsschraube wieder sichern.
Anschluss für
Drehkopfbewegung
nach rechts
Anschluss für
Drehkopfbewegung
nach links
Beim Anschluss der Hydraulikleitungen ist darauf zu
achten, dass die Drehrichtung der Trommel, mit der der
Drehrichtungsangabe (siehe ) auf dem Gehäuse über-
einstimmt.
Ist dies nicht der Fall, müssen die Anschlüsse überprüft
werden.
51400042
Trommel
17 / 42
Anschluss GELB für
Klammerbewegung
„öffnen"
Anschluss ROT für
Klammerbewegung
„schließen"
DE
