5.4
Réglage de l'adaptateur de positionnement
Réglage de la largeur de prise du
serrage secondaire
(avec déplacement de la couche de
briques par rapport à l'assemblage
de coureurs)
Sens de la tension principale
Image 32
51400042
La longueur dépassant de l'adaptateur de positionnement entre la tige et
la tête de vis (dimension de la saillie) dans l'exemple illustré est de 20 cm
divisés par 2 = 10 cm pour un assemblage de demi-pierre.
Pour l'exemple illustré, des adaptateurs de positionnement pour les
rangées de briques 1, 3, 5 et 7 sont montés dans la demi-fourche du
serrage secondaire à droite et positionnés à peu près à l'endroit attendu.
Les adaptateurs de positionnement pour les rangées de briques 2, 4 et 6
sont montés sur le serre-joint de gauche.
Ouvrir complètement la tension principale, qui est déjà réglée, de manière
hydraulique, soulever la HVZ-GENIUS-II au-dessus du paquet de pierres
afin qu'elle pende librement.
Fermer complètement la tension secondaire.
Réglage grossier à l'aide de la vis de réglage (figure) Régler les deux
éléments de serrage secondaires de manière à ce que la mesure de
largeur de paquet déterminée auparavant + la moitié de la longueur de
brique dans l'exemple 5 x 20 +10 = 110 cm, se trouve sur l'échelle derrière
la tôle de transition verticale.
Mesurer la dimension entre les deux demi-fers, effectuer un réglage fin à
l'aide de la vis de réglage PO de manière à ce que la dimension mesurée
soit supérieure d'environ 3 à 4 mm à la dimension de la largeur du paquet.
(Cela permet de s'assurer que les différents pavés, même après avoir été
déposés dans le planum, ne sont pas posés en grinçant dans le sens de la
tension latérale, mais conformément aux normes, avec une distance entre
les joints de 3 à 4 mm. Pour cela, il est nécessaire que les différents pavés
présentent des écarteurs moulés d'une épaisseur minimale de 2,5 mm).
Ouvrir complètement la tension secondaire.
L'appareil (,) est en mesure, grâce à la puissante tension secondaire, de
déplacer des couches de pavés non dentés, qui sont paquetés en joints
croisés, dans le lit de pose.

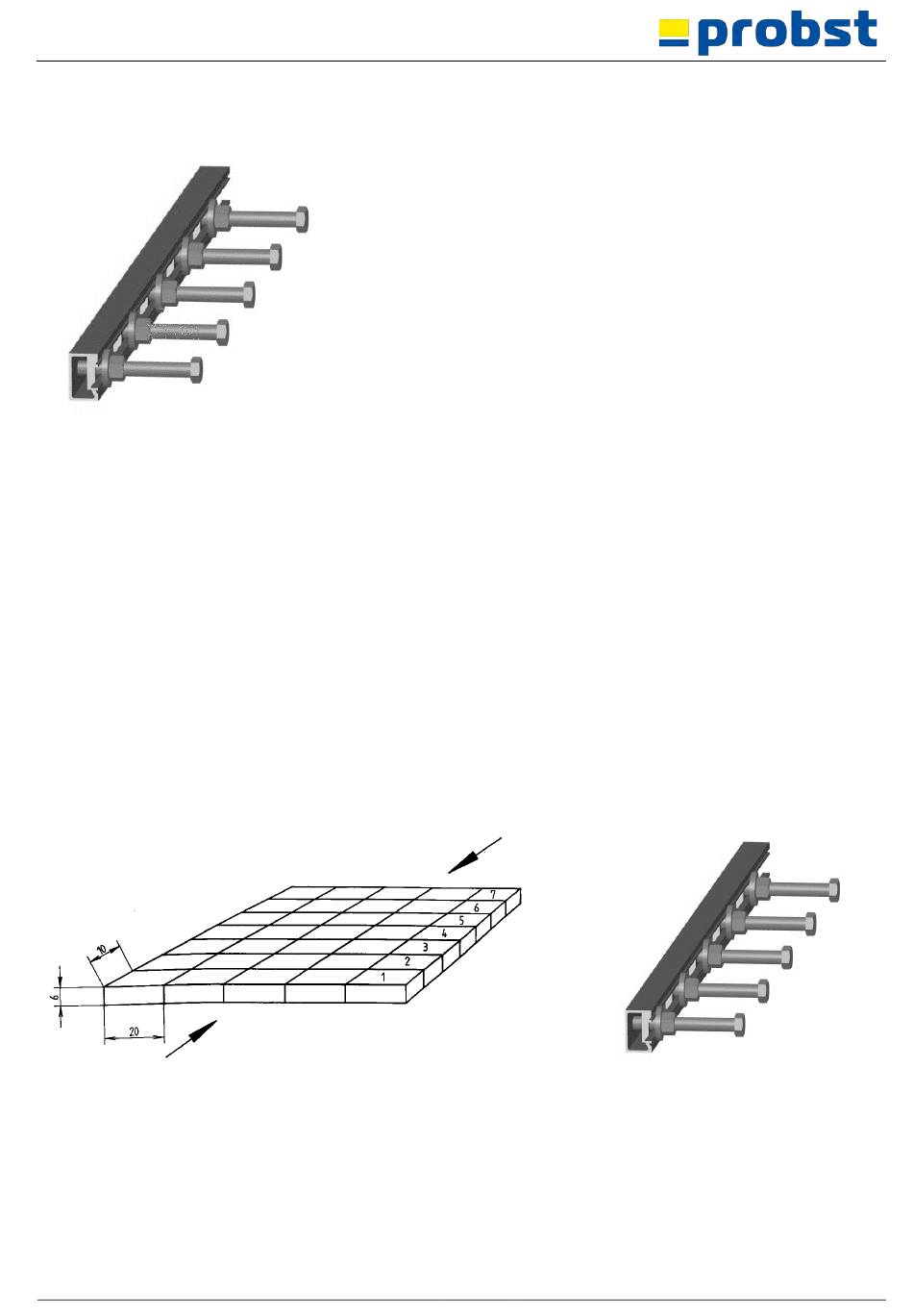

Pour ce faire, des adaptateurs de positionnement (accessoires spéciaux)
sont fixés sur les demi-fers de la tension secondaire. Il faut au total autant
d'adaptateurs de positionnement que de rangées de pavés dans le sens
de la tension principale (par ex. 7 pièces dans l'exemple illustré de la
rangée de pavés, ou 5 pièces dans l'exemple illustré de l'adaptateur).
