Einstellungen
5.2.1 Einstellung Hauptspannung
Einstellung der Hauptspannung anhand der Zahlenwerte
am Gerät (Maschinenseite) entsprechend der
Steinlagenlänge.

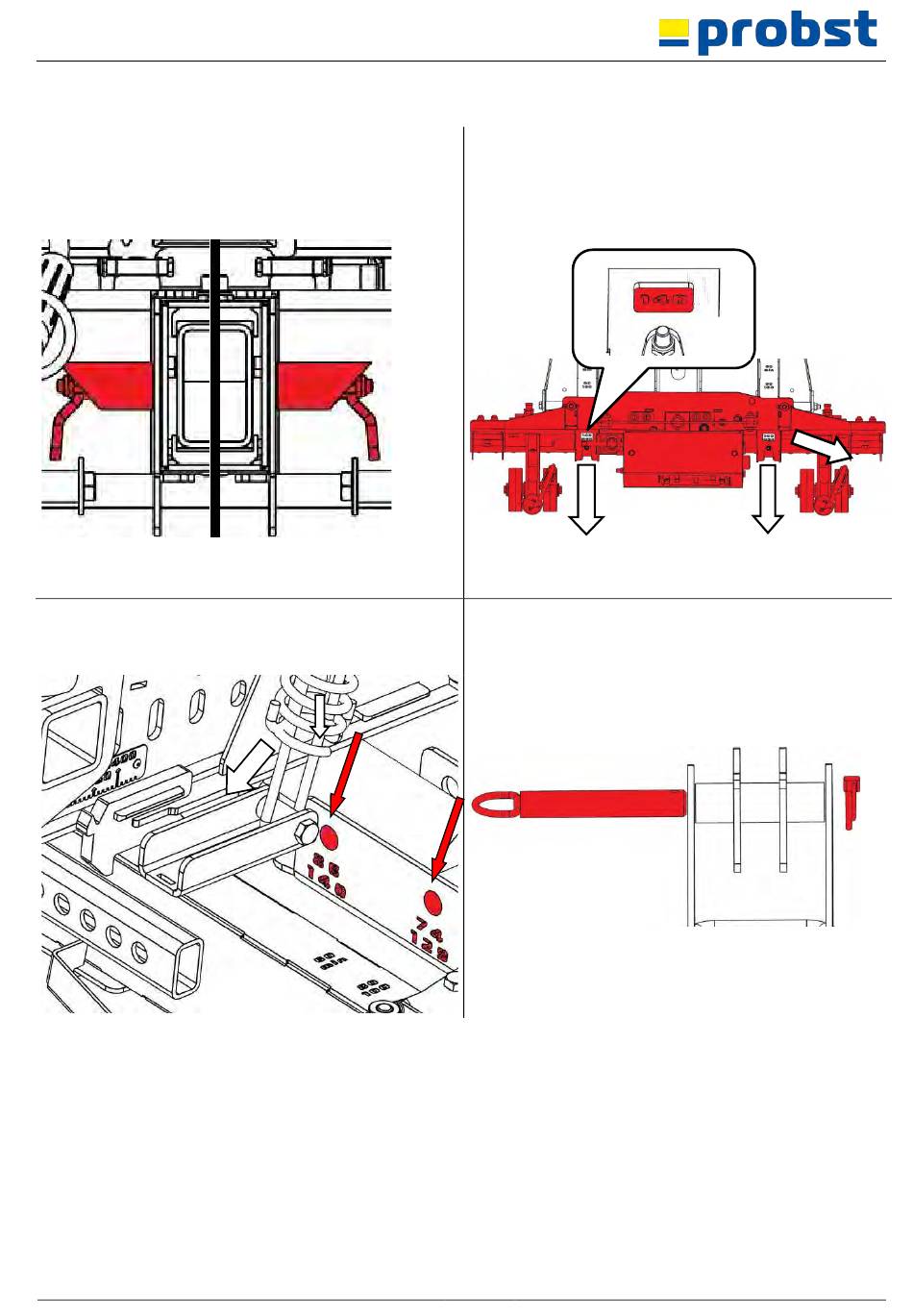

Die Federriegel (links + rechts) um 180 verdrehen und in
Kerbe einrasten (Bild 14)
Steckposition der Zylinderaufhängung
(Maschinenseite) entsprechend der Steinlagenlänge
einstellen (angegebene Zahlenwerte in cm) (Bild 15.2).
51400042
Bild 14
15.2
Hauptspannung auf Position ziehen.
Angegebene Zahlenwerte (siehe Einstellfenster in Bild
15.1) beziehen sich auf mögliche Steinlagenlängen in cm
Die Federriegel wieder um 180 verdrehen und einrasten
lassen.
Hierzu Klappsplint am Steckbolzen entnehmen und nach
erfolgter Einstellung, Zylinderaufhängung wieder mit
Klappsplint am Steckbolzen sichern (Bild 15.3)
22 / 42
15.1
Bild 15
15.3
DE
