Einstellungen

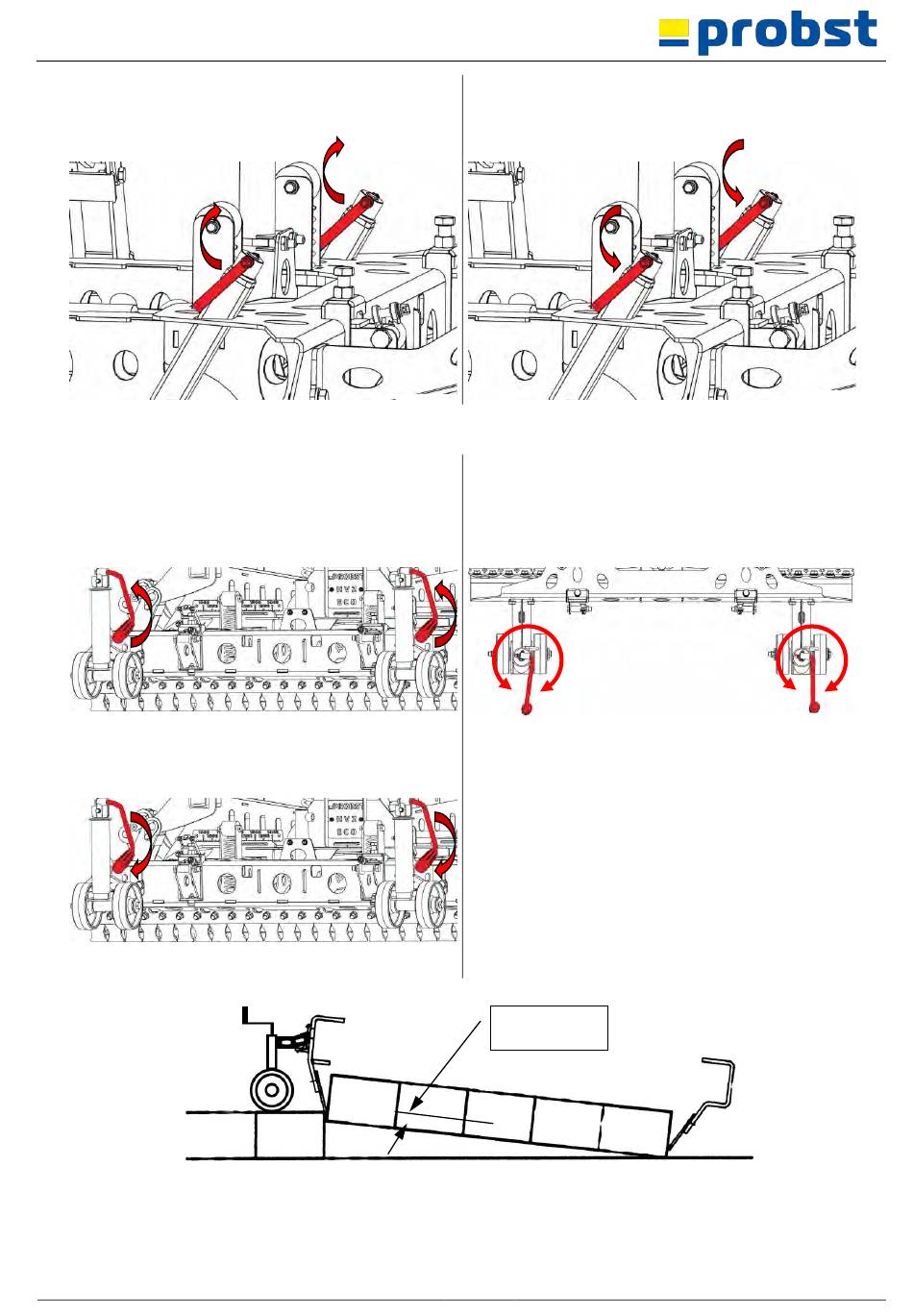

Kurbel nach oben schwenken.
Greiftiefeneinstellung auf beiden Seiten rechts u.
links am Gerät gleich einstellen.
5.2
Einstellung Absetzrollen
Zum Einstellen der Absetzrollen, beide Kurbeln an
den Absetzrollen nach oben stellen.
Beide Kurbeln an den Absetzrollen wieder nach
unten stellen und sichern.
Darstellung A
51400042
Greiftiefeneinstellung auf beiden Seiten rechts u.
links am Gerät gleich einstellen.
Kurbel wieder nach unten schwenken und einrasten.
Bild 9
Höhe der beider Absetzrollen genau gleich einstellen
(Kurbeln). Abstand zwischen Lamellen zur
Steinlangenunterkante ungefähr 50 mm (siehe
Darstellung A)
Bild 11
Bild 13
50 mm
21 / 42
Bild 10
Bild 12
DE
