5.3.1 Veränderung der Backenbreite
Zum optimalen Greifen der Steinlagen, besteht die
Möglichkeit die Backenbreite entsprechend zu verändern.
Grund: da oftmals die jeweils außen liegenden Feder-
Stahllamellen (Bild 21.1) beim Greifvorgang an der
Steinlage außen etwas überstehen und somit das
Anlegen an eine bereits verlegte Steinlage eventuell
erschweren.
Hierzu werden je nach Situation jeweils die beiden
äußeren Feder-Stahllamellen (an der Planum- und
sowohl an der Maschinenseite der Hauptspannweite)
durch die entsprechenden Zubehör Feder-Stahllamellen
C oder D ersetzt (Bild 21.2).
C
Federstahl-Lamellen zur Verbreiterung der
Backenbreite an der Hauptspannung
D
Federstahl-Lamellen zur Reduzierung der
Backenbreite an der Hauptspannung
5.3.2 Abdrückschiene
Ab einer Steinlagenbreite über 1000 mm sollte die
einstellbare Abdrückschiene (max. 1200 mm)
ausgefahren werden.
Federstecker (an der Innenseite der Planumseitigen
Hauptspannweite) etwas herausziehen u. gleichzeitig
etwas verdrehen. Dann Federstecker wieder loslassen.
Abdrückschiene entsprechend verschieben, Federstecker
etwas herausziehen u. gleichzeitig etwas verdrehen bis
er wieder in Bohrung einrastet.
51400042

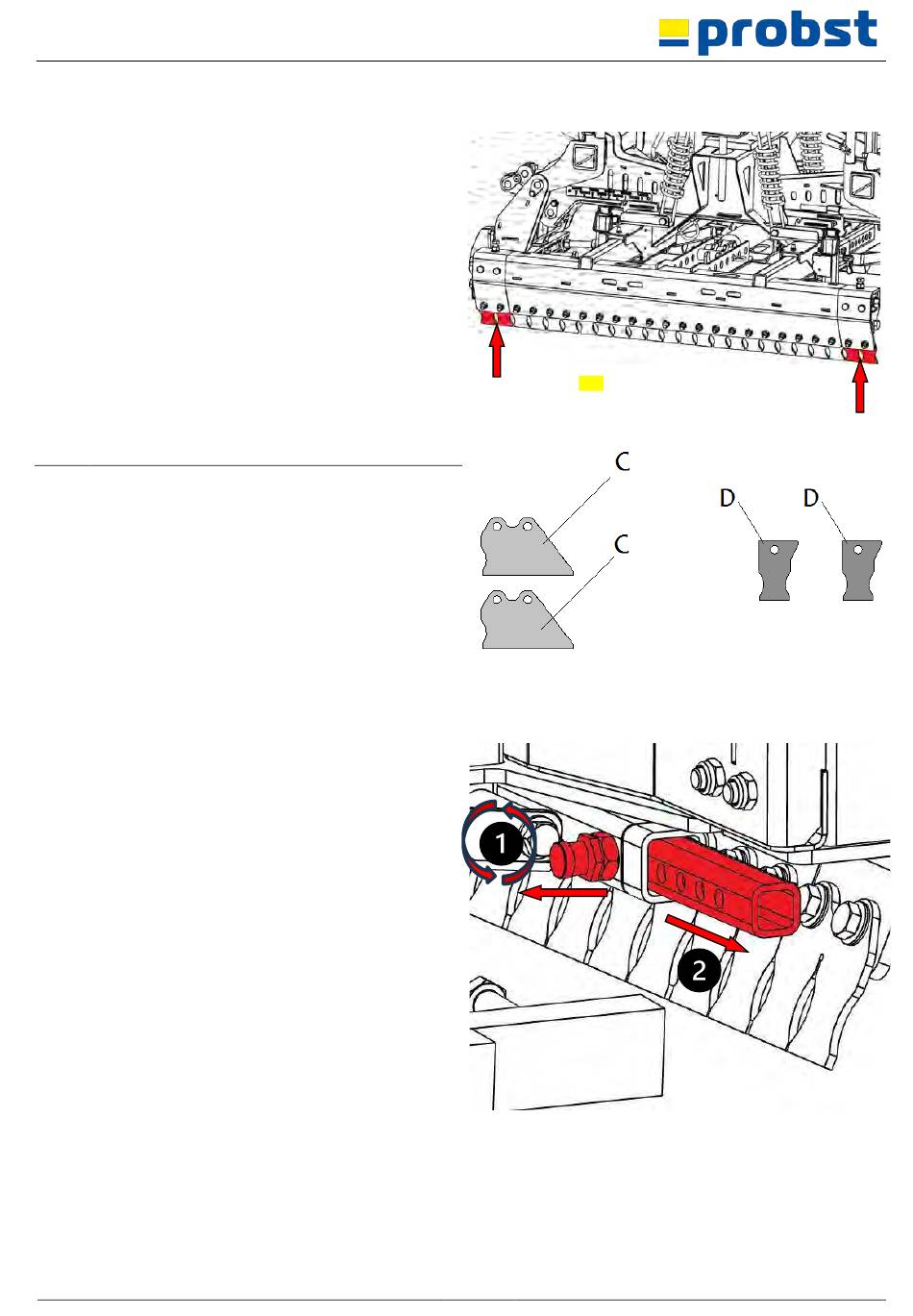

Bild 21.1
25 / 42
Bild 21.2
Bild 21
