Installation
4.2

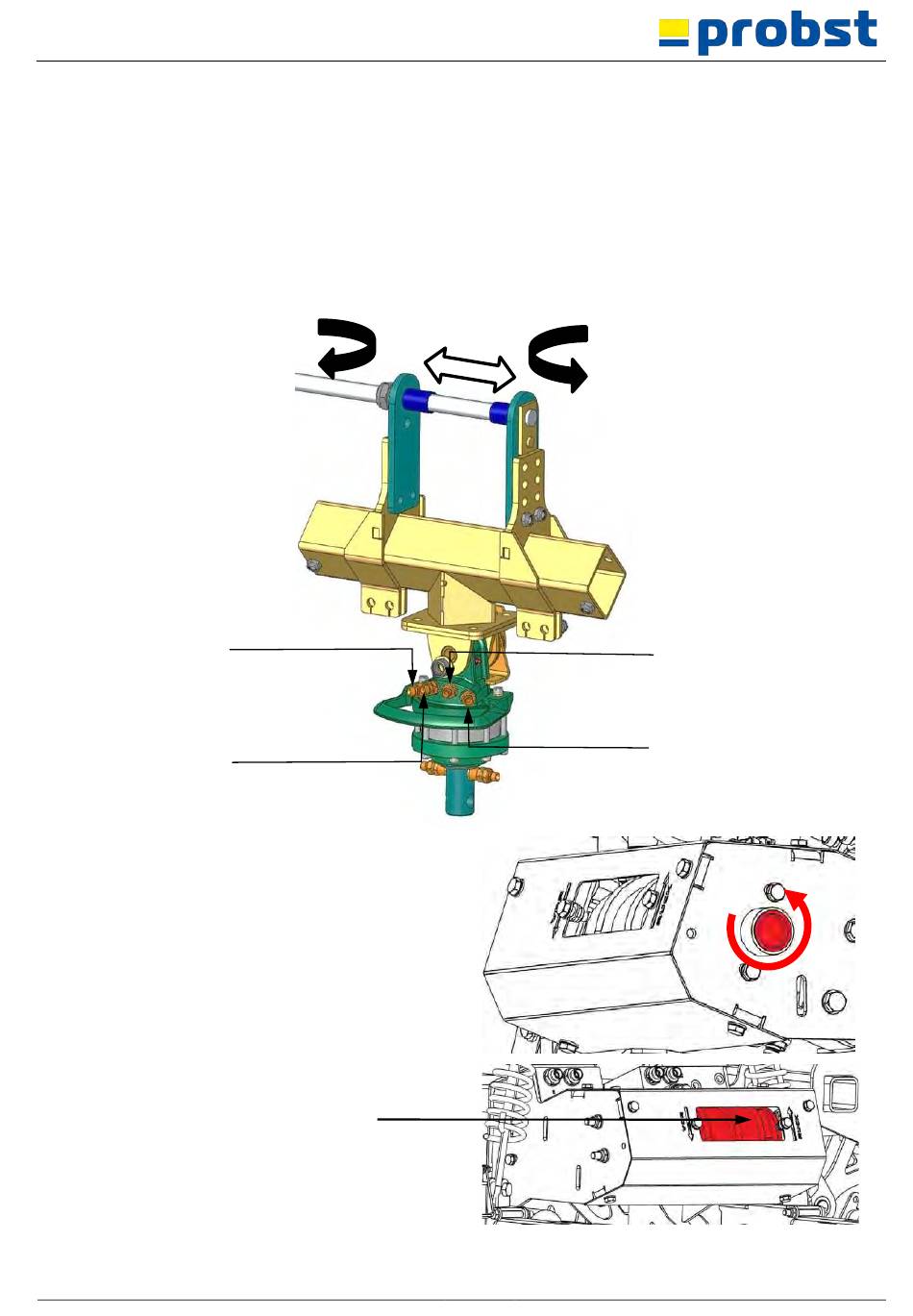

Montage hydraulique en annexe à une unité de base
Pour raccorder la HVZ-GENIUS à l'engin porteur, deux circuits de commande hydraulique séparés l'un de l'autre
sont nécessaires.
Le raccordement des flexibles hydrauliques s'effectue au niveau de la tête rotative hydraulique.
En desserrant les deux vis d'arrêt, il est possible de modifier la largeur d'ouverture entre les logements de goujon, si
nécessaire (
). Pour ce faire, retirer les deux logements de goujon, les tourner de 180° (voir flèches), les réinsérer
et les bloquer à nouveau avec la vis d'arrêt.
Raccord pour le
mouvement de la
tête rotative
vers la droite
Raccord pour
mouvement de la
tête rotative
vers la gauche
Lors du raccordement des conduites hydrauliques, il faut
veiller à ce que le sens de rotation du tambour
corresponde à celui indiqué sur le boîtier (voir ).
Si ce n'est pas le cas, il faut vérifier les raccordements.
51400042
Tambour
17 / 42
Raccord JAUNE
pour mouvement
d'agrafe « ouvrir
Raccordement
ROUGE pour
mouvement d'agrafe
« fermer
FR
