4. Retirez le guide et la chaîne usés de
la surface de montage.
REMARQUE :
d'inspecter le pignon d'entraînement
pour vérifier qu'il n'est pas trop usé ou
endommagé.
Assemblage du nouveau guide
et de la nouvelle chaîne
1. Retirez la batterie, laissez la scie à
chaîne refroidir et serrez le bouchon
du réservoir d'huile.

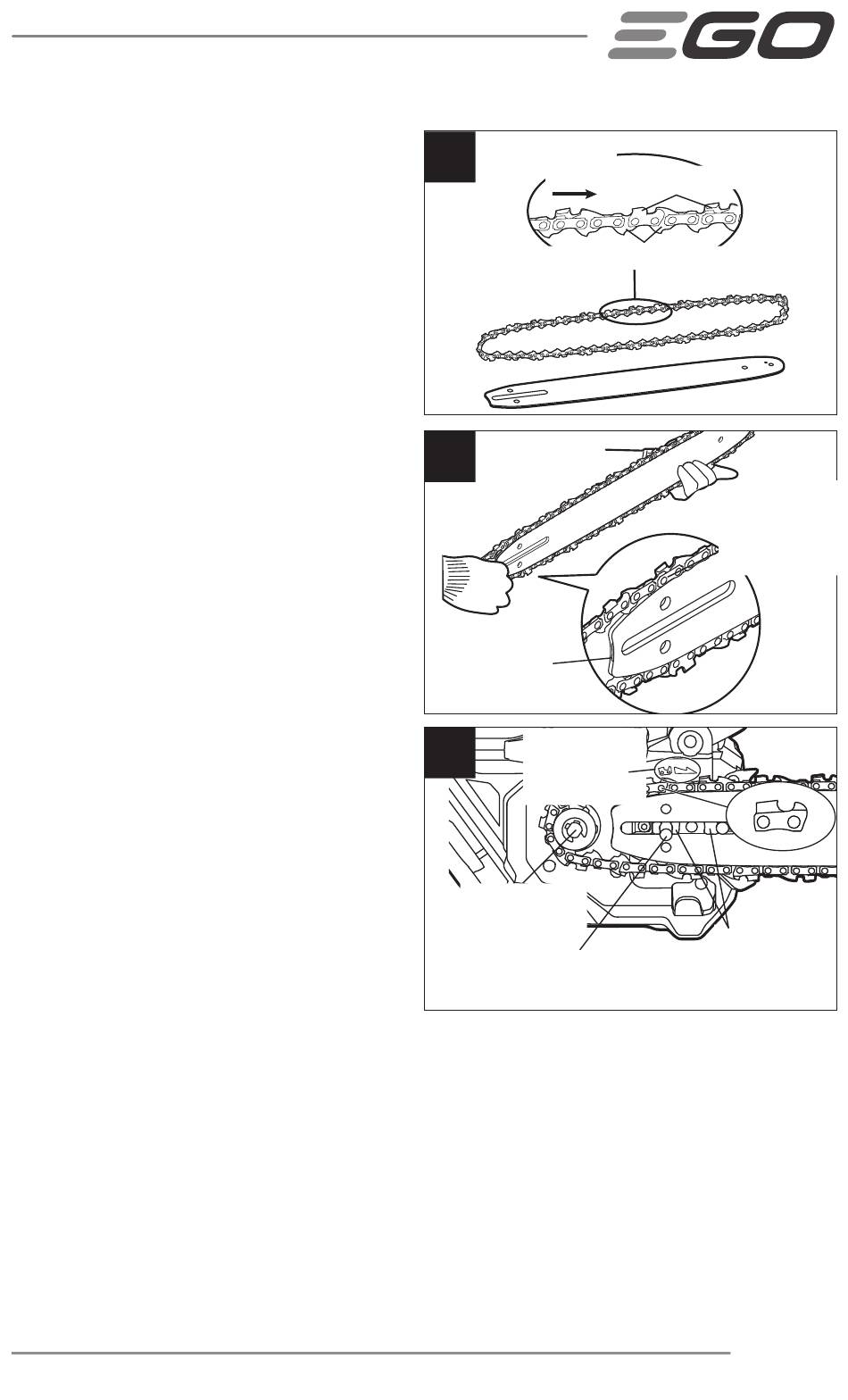

2. Posez la nouvelle chaîne de scie
en boucle sur une surface plane et
redressez-la si elle est pliée (Fig. 23).
3. Placez les maillons d'entraînement
de la chaîne dans la fente du guide-
chaîne. Positionnez la chaîne de
façon à ce qu'il y ait une boucle à
l'arrière du guide-chaîne (Fig. 24a).
4. Maintenez la chaîne en position sur
le guide-chaîne et placez la boucle
autour du pignon d'entraînement de
la scie.
REMARQUE :
la chaîne de la scie sur le guide-chaîne,
assurez-vous qu'après avoir monté le guide-chaîne sur la scie, l'orientation de la fraise
correspond à l'icône de la fraise et à la flèche du sens de rotation sur le boîtier de la scie
(Fig. 24b). S'ils sont orientés dans des directions opposées, remontez la chaîne de scie
sur le guide-chaîne avec les dents orientées dans la même direction (Fig. 24c).
REMARQUE : Tendez la chaîne en suivant les instructions du chapitre « RÉGLAGE DE LA
TENSION DE LA CHAÎNE » de la section suivante.
SCIE À CHAÎNE COMPACTE 12" SANS FIL — CS1200/CS1200-FC
C'est le moment
Lorsque vous bouclez
23
Sens de
rotation
Maillons d'entraînement de la chaîne
24a
Rainure de
la barre de
guidage
Flèche
24b
indiquant le
sens de rotation
Pignon
d'entraînement
Boulon de fixation
Coupe-chaîne
Maillons
d'entraînement
de la chaîne
Bride
d'alignement
85
