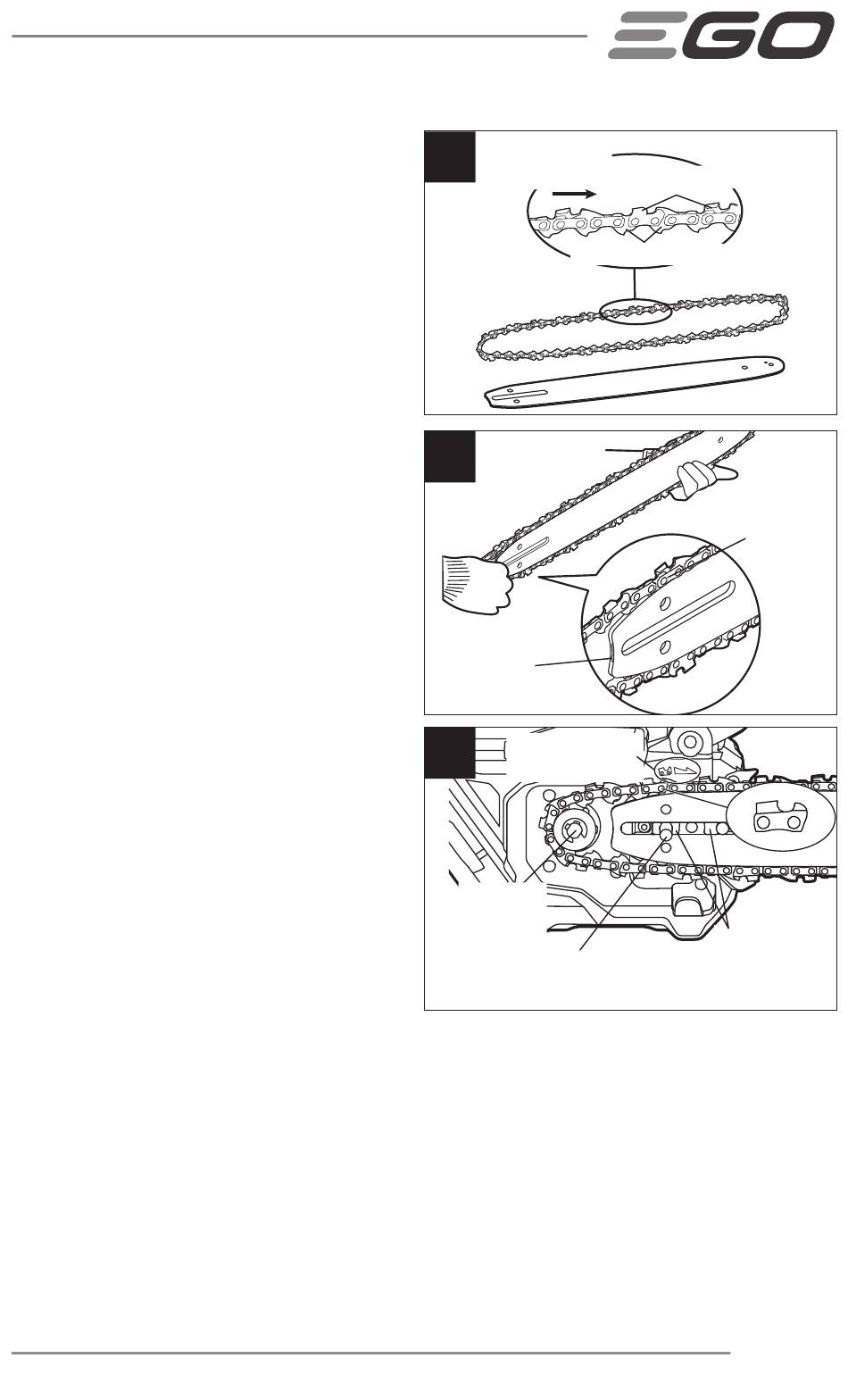

Armado de la nueva barra y
cadena
1. Retire la batería, deje que la
motosierra se enfríe y apriete el
tapón del depósito de aceite.
2. Coloque la nueva cadena de sierra
en un bucle sobre una superficie
plana y enderece cualquier
torcedura (Fig. 23).
3. Coloque los eslabones motrices de
la cadena en la ranura de la barra
guía. Coloque la cadena de modo
que quede un bucle en la parte
posterior de la barra guía (Fig. 24a).
4. Sostenga la cadena en su posición
sobre la barra guía y coloque el
bucle alrededor del piñón impulsor
de la sierra.
AVISO:
Al enrollar la cadena de la
sierra en la barra guía, asegúrese de que
después de montar la barra guía en la
sierra, la orientación del cortador coincida
con el ícono del cortador y la flecha de
dirección de rotación en la carcasa de la
sierra (Fig. 24b). Si están orientadas en
direcciones opuestas, vuelva a montar la
cadena de sierra en la barra guía con los
cortadores orientados en la misma dirección (Fig. 24c).
NOTA: Tense la cadena siguiendo las instrucciones del capítulo "AJUSTE DE LA
TENSIÓN DE LA CADENA" del capítulo siguiente.
5. Coloque la barra guía en la superficie de montaje deslizando la ranura de la
barra guía sobre las bridas de alineación. Asegúrese de que la barra guía esté
correctamente colocada sobre el perno de fijación.
MOTOSIERRA COMPACTA INALÁMBRICA DE 12" —
23
Sentido de
rotación
Eslabones guía de la cadena
24a
Surco de
la espada
24b
Flecha de sentido
de rotación
Piñón de
transmisión
Perno de fijación
CS1200/CS1200-FC
Cortador de la cadena
Eslabones
guía de la
cadena
Brida de
alineación
137
