Composants des pièces à main assemblées
Composants des pièces à main assemblées
Câble
Corps de la
pièce à main
Corps de liaison

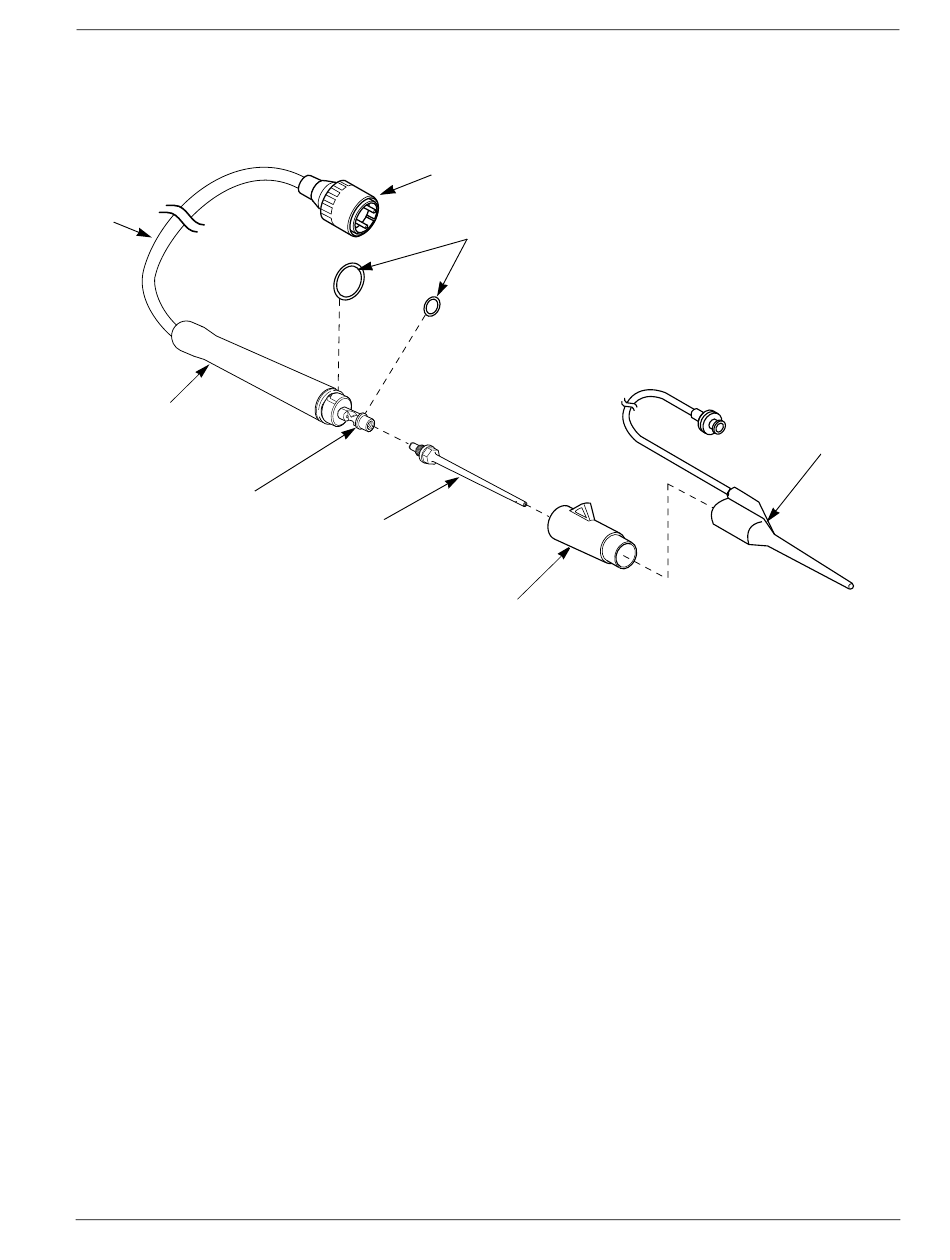

Figure 7-1 Les composants
d'une pièce à main
7-2
Manuel utilisateur du système d'aspirateur chirurgical à ultrasons CUSA
La figure suivante montre les éléments qui composent une pièce à main.
Connecteur
Joints toriques
Aiguille
Cône
Pièce à main
La pièce à main est composée d'un connecteur, d'un câble, d'un corps de
pièce à main, et d'un corps de liaison (voir Figure 7-1). Le câble est lié à la
console CUSA Excel/CUSA Excel+ par le connecteur Ce câble
comprend :
Les tubes d'eau de refroidissement (qui fournissent de l'eau à partir de
•
la console pour refroidir la pièce à main)
Les fils électriques (qui fournissent une puissance électrique à partir
•
de la console pour actionner la pièce à main)
Le corps de la poignée contient les éléments suivants :
Une bobine électrique créant un champ magnétique qui excite le
•
transducteur
Un transducteur qui convertit l'énergie électrique en mouvement
•
mécanique
Les tubes d'eau de refroidissement ; l'eau évacue la chaleur générée
•
par le transducteur lors de la conversion d'énergie
Le corps de liaison sert de point de connexion pour l'aiguille et transfère
les vibrations du transducteur à cette dernière.
Conduit
®
®
Excel/CUSA
Excel+
