Moteurs couplés
10.2 Maître et stoker
10.2
Maître et stoker
Le premier moteur d'un axe est appelé "maître". Le maître définit le sens de rotation positif
de l'axe. Le deuxième moteur et les moteurs suivants sont appelés "stoker".
Les définitions suivantes sont valables pour l'ensemble des stokers.
Le choix d'une configuration tandem ou Janus dépend de l'espace disponible du câblage.

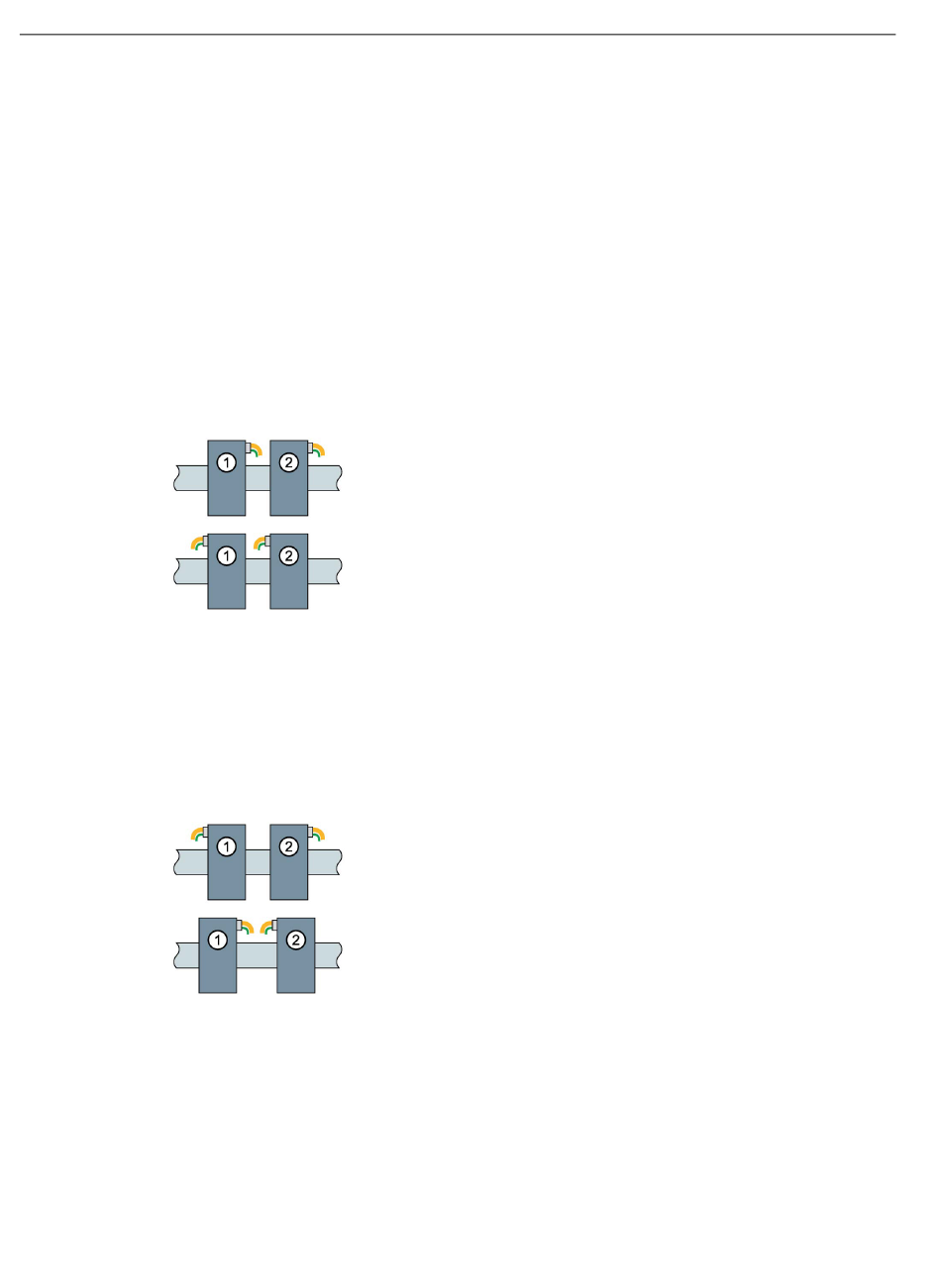

Le stoker peut être disposé sur l'axe de deux manières par rapport au maître :
Configuration en tandem
La direction de sortie de câble du stoker est identique à celle du maître. Toutes les phases
du raccordement d'énergie doivent être reliées aux mêmes phases du Motor Module. Le
sens de rotation du stoker est identique à celui du maître.
1
2
Configuration Janus
La direction de sortie de câble du stoker est opposée à celle du maître. Intervertir les phases
V et W du stoker au niveau du raccordement d'énergie. Ainsi le sens de rotation du stoker
est identique à celui du maître.
1
2
540
Maître
Stoker
Maître
Stoker
Moteurs couple à incorporer 1FW6
Manuel de configuration, 07/2017, 6SN1197-0AE00-0DP9
