18. Retirez le câble d'expédition qui fixe le vérin (A) de levage
au bras droit du rabatteur.
19. Retirez et mettez de côté l'ensemble de l'éclairage droit
attaché au vérin de levage du rabatteur.
20. Retirez et conservez les deux jeux de goupilles (A) de la
patte de la tôle d'extrémité et du bras de rabatteur.
NOTE:
Le dispositif de sécurité peut tomber lorsque la goupille
supérieure est enlevée.
21. Soulevez le rabatteur de façon à ce que les trous de
montage du vérin de levage du rabatteur soient alignés
avec la patte de la tôle d'extrémité et le trou du
bras du rabatteur.
22. Installez l'extrémité de la tige du vérin de levage (A) et le
dispositif de sécurité (B) à l'aide de l'axe de chape (C) et de
la goupille fendue (D).
IMPORTANT:
Installez la goupille fendue (D) sur le côté extérieur de la
plateforme.
23. Déplacez le dispositif de sécurité du rabatteur (B) vers le
haut sur le crochet sous le bras du rabatteur.
24. Fixez la base du vérin (A) à la tôle d'extrémité à l'aide de
l'axe de chape (E) et de la goupille fendue (F).
IMPORTANT:
Installez la goupille fendue (F) sur le côté extérieur de la
plateforme.
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
90

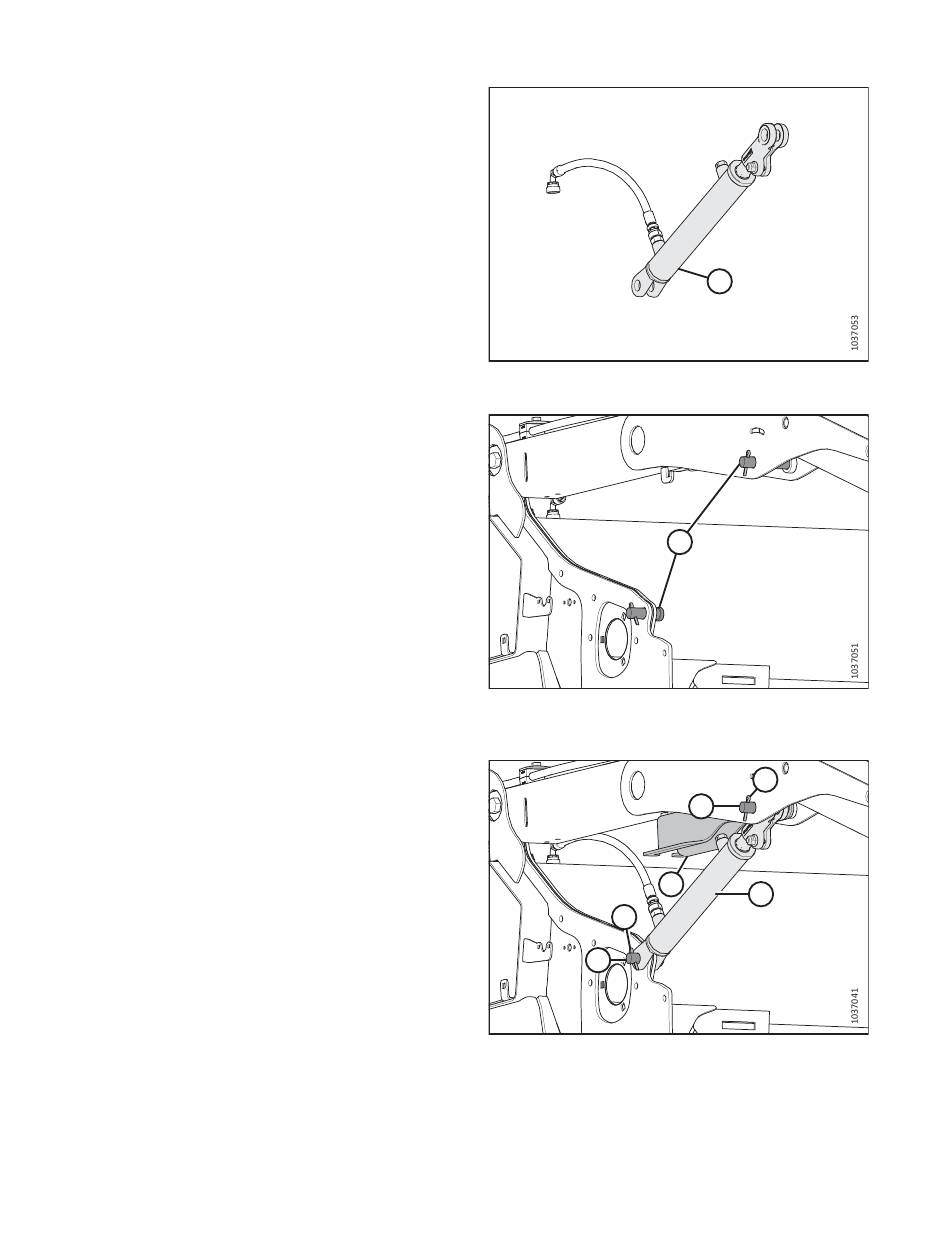

Figure 4.35: Vérin de levage du rabatteur
Figure 4.36: Goupilles du vérin de levage du bras de
rabatteur droit
B
F
E
Figure 4.37: Vérin de levage droit installé sur le bras
du rabatteur
A
A
D
C
A
