9. Récupérez le multicoupleur (A) d'entraînement du tapis et
de commande du rabatteur dans le système de gestion des
flexibles hydrauliques.
10. Poussez la molette (B) sur le connecteur d'accouplement
hydraulique et tirez la poignée (C) complètement à l'écart
de l'andaineuse.
11. Ouvrez le couvercle (D) et placez le coupleur sur le
réceptacle.
12. Alignez les goupilles du coupleur avec les fentes dans la
poignée (C) et poussez la poignée vers l'andaineuse afin
que le coupleur se verrouille sur le réceptacle et que le
bouton (B) sorte.
13. Retirez le raccord rapide du tuyau (F) de son emplacement
de rangement. Fixez le raccord rapide sur le réceptacle du
cadre.
14. Retirez le couvercle du connecteur électrique (E). Poussez
le connecteur électrique sur le réceptacle. Fixez le
connecteur en tournant le collier du connecteur électrique
dans le sens des aiguilles d'une montre.
15. Récupérez le multicoupleur (A) d'entraînement du tapis et
de commande du rabatteur dans le système de gestion des
flexibles hydrauliques.
16. Poussez la molette (B) sur le connecteur d'accouplement
hydraulique et tirez la poignée (C) complètement à l'écart
de l'andaineuse.
17. Ouvrez le couvercle (D) et placez le coupleur sur le
réceptacle. Alignez les goupilles du coupleur avec les fentes
dans la poignée (C) et poussez la poignée vers l'andaineuse
afin que le coupleur se verrouille sur le réceptacle et que le
bouton (B) sorte.
18. Enlevez le couvercle du connecteur électrique (E), poussez
le connecteur électrique sur le réceptacle, et fixez-le en
tournant le collier sur le connecteur dans le sens des
aiguilles d'une montre.
19. Retirez le raccord rapide du tuyau (F) de son emplacement
de rangement et raccordez-le au réceptacle sur le châssis.
NOTE:
Le raccord rapide du tuyau (F) est présent uniquement sur
les andaineuses M1240 et M2260.
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
57
A
E
D

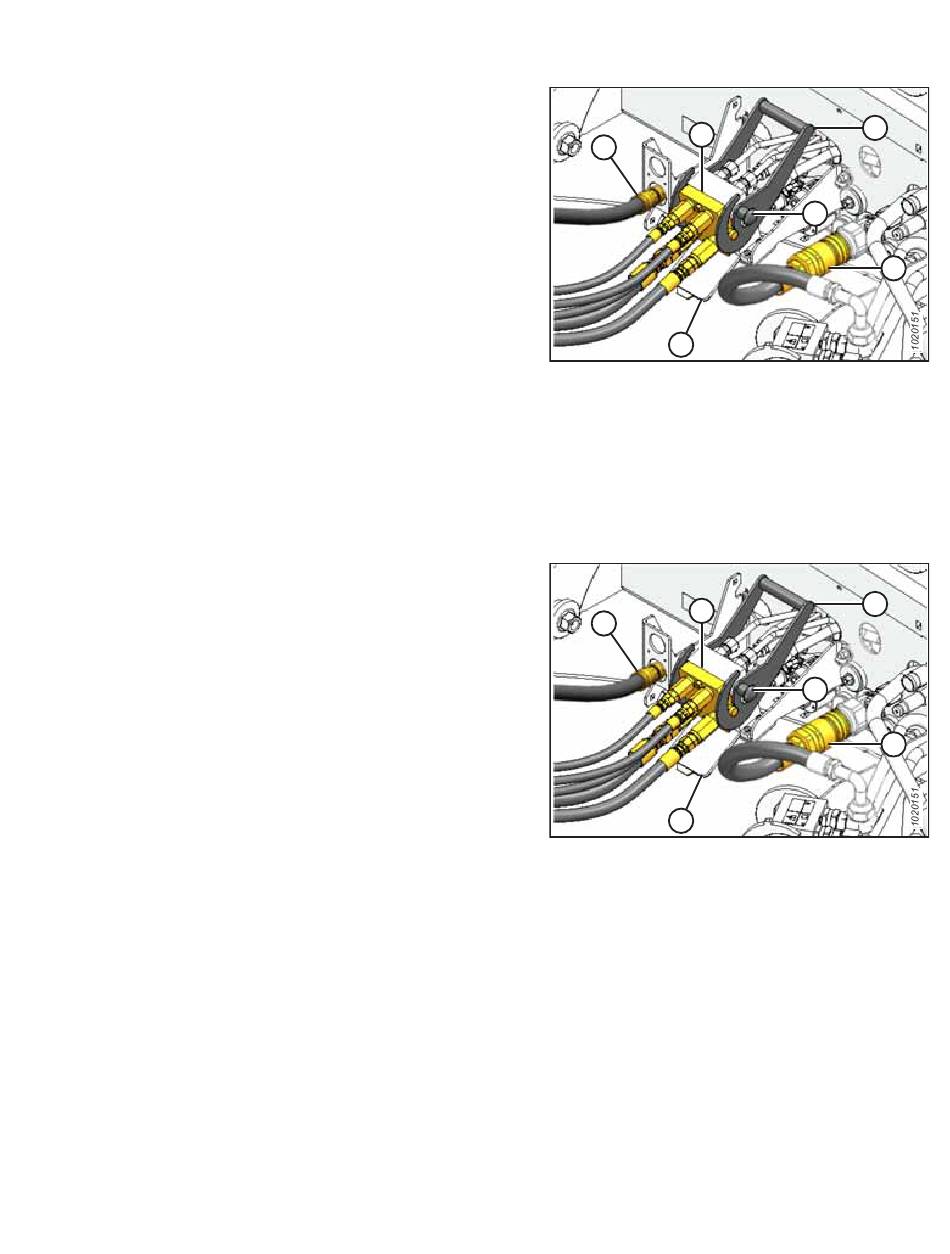

Figure 3.70: Multicoupleur du tapis/rabatteur
A
E
D
Figure 3.71: Multicoupleur du tapis/rabatteur
C
B
F
C
B
F
