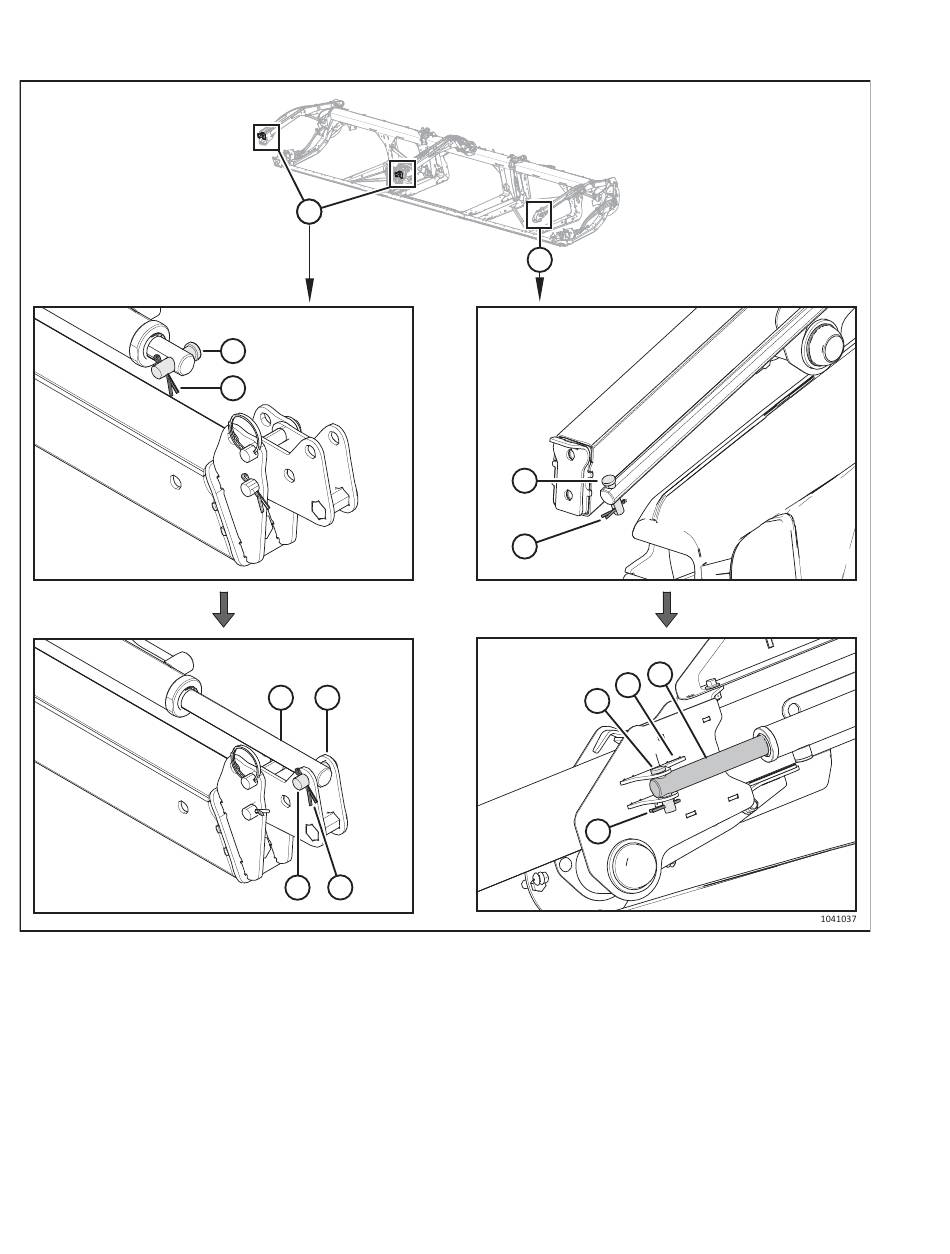

Figure 4.59: Tiges de vérin avant-arrière à rabatteur double
5. Retirez et conservez la goupille fendue (A) et l'axe de chape (B) des trois tiges de vérin avant-arrière.
6. Utilisez les commandes de l'andaineuse ou déplacez le rabatteur à la main pour aligner les trous de montage du bras
de rabatteur avec les vérins avant-arrière.
7. Coupez le moteur et retirez la clé du contact.
8. Sur les bras de rabatteur droit et central (1), fixez la tige du vérin (C) à l'ancrage (D) à l'aide de l'axe de chape (B) et de
la goupille fendue (A).
9. Sur le bras de rabatteur gauche (2), fixez la tige du vérin (E) au support (F) à l'aide de l'axe de chape (B) et de la
goupille fendue (A).
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
1
2
B
A
C
D
B
A
2
B
A
B
A
104
E
F
Révision A
