7. Soulevez le bord avant du tapis (A) au-delà de la barre de
coupe (B) pour exposer le crochet avant.
8. Mesurez l'épaisseur de la courroie du tapis.
9. Retirez les vis (B) et le joint de la barre de coupe (A) au-
dessus de la barre de coupe.
NOTE:
Cette étape n'est pas strictement nécessaire, mais elle
permet de mieux accéder aux crochets avant.
NOTE:
Le tablier du tapis est soutenu par les crochets avant du
tablier (A). La largeur de la plateforme détermine le
nombre de crochets :
Tableau 5.3 Nombre de crochets de support de tablier
Modèle
D215 et D220
D225 et D230
D235
D241
262739
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
Quantité
4
6
8
10
205
B

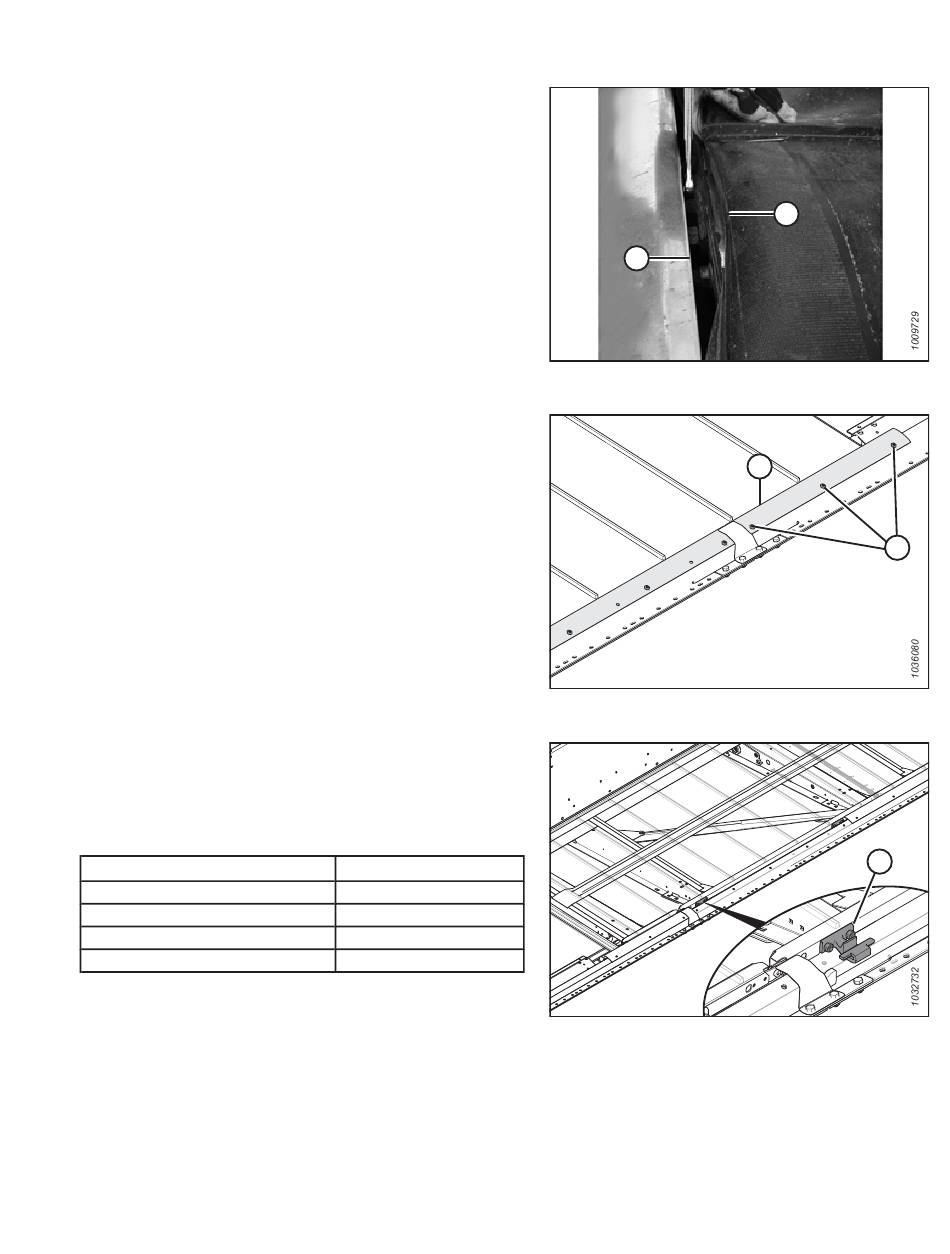

Figure 5.15: Crochet avant du tablier
Figure 5.16: Plaque d'étanchéité du tapis
Figure 5.17: Crochets avant du tablier de tapis
A
A
B
A
Révision A
