10. Retirez la quincaillerie (A) du support du bras extérieur (B).
Mettez au rebut le support (B) et la quincaillerie (A).
11. Repositionnez l'élingue (A) près du bras de support central
du rabatteur.
12. Retirez les câbles d'expédition qui fixent les
vérins de levage (A) au bras de rabatteur central.
13. Retirez et conservez les goupilles des extrémités des tiges
des deux vérins de levage.
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
88
A

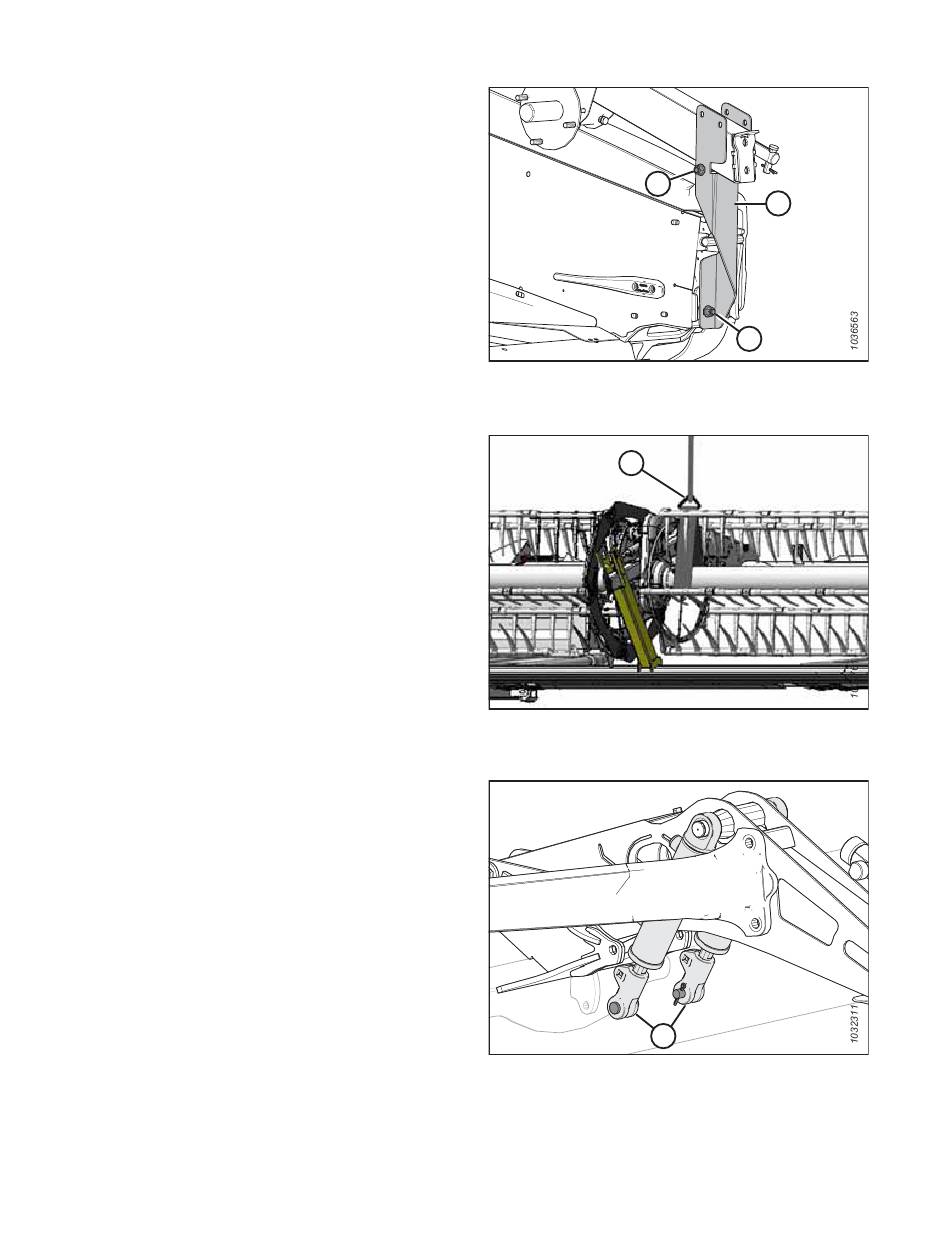

Figure 4.29: Support d'expédition – Bras de rabatteur
gauche
A
Figure 4.30: Support d'expédition du bras du
rabatteur central
A
Figure 4.31: Vérins de levage fixé au bras du rabatteur
central
B
A
Révision A
