TERMINER L'ASSEMBLAGE DE LA PLATEFORME
A
F
C D
B B
E C
E

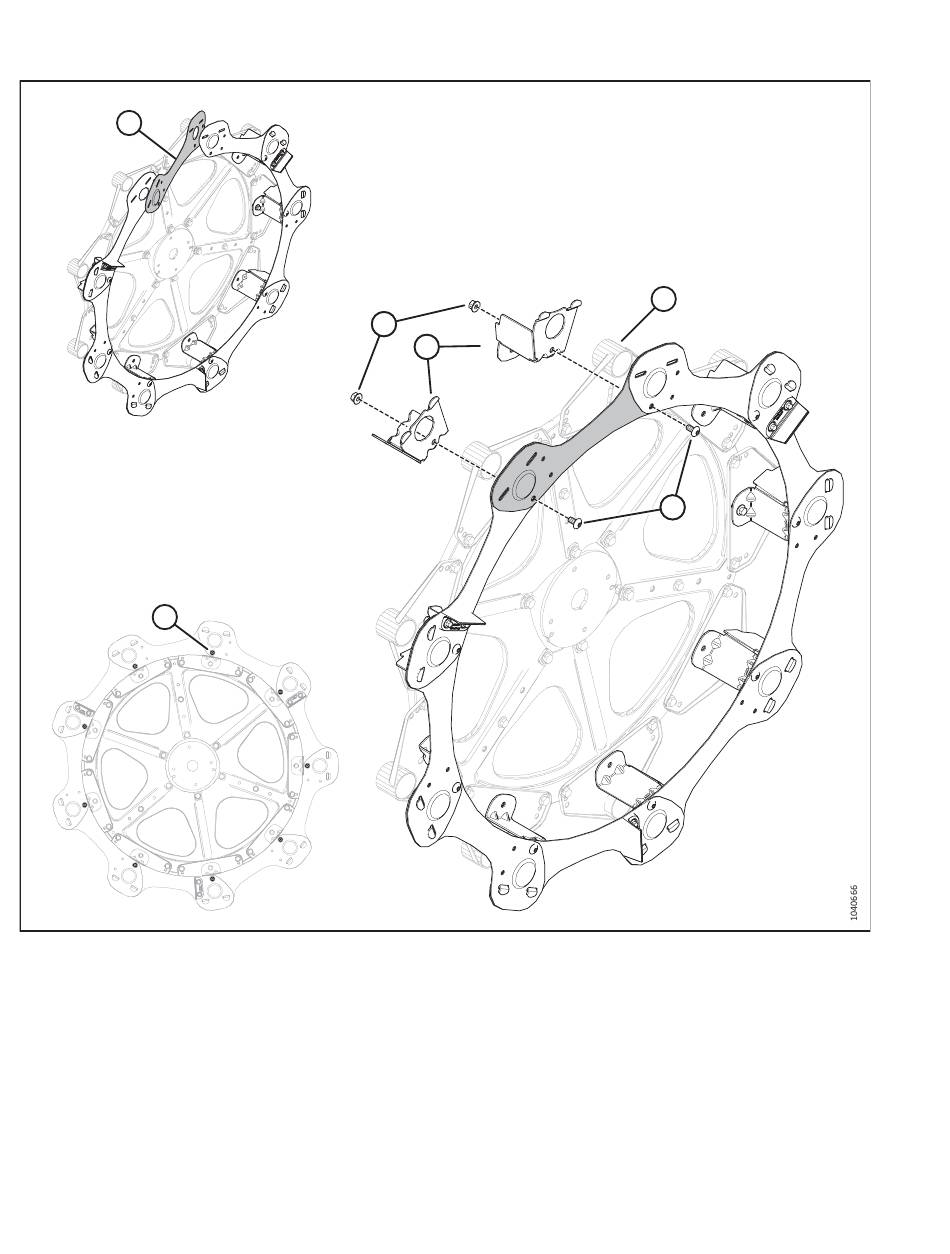

Figure 4.83: Rabatteur à neuf lattes – Montage initial du capot du diviseur
7. Mettez le neuvième capot du diviseur (A) en place.
8. Insérez les languettes des deux supports du capot du diviseur (B) à travers les segments du capot. Fixez les supports du
capot du diviseur à l'aide de deux vis (C) M10 Torx
MD
(MD Nº 136395) et écrous (D) (MD Nº 135799).
9. Serrez les neuf vis M10 Torx
MD
(E) à 39 Nm (29 pi-lbf).
10. Installez les supports du capot du diviseur sur les tubes à doigts (F).
128
262739
Révision A
