14. Installez l'extrémité de la tige du vérin de levage (A) et le
dispositif de sécurité (B) à l'aide de l'axe de chape (C) et de
la goupille fendue (D).
IMPORTANT:
Installez la goupille fendue (D) sur le côté extérieur de la
plateforme.
15. Déplacez le dispositif de sécurité du rabatteur (B) vers le
haut sur le crochet sous le bras du rabatteur.
16. Fixez la base du vérin (A) à la tôle d'extrémité à l'aide de
l'axe de chape (E) et de la goupille fendue (F).
IMPORTANT:
Installez la goupille fendue (F) sur le côté extérieur de la
plateforme.
17. Retirez la quincaillerie (A) du support (B) du bras de
rabatteur droit. Mettez au rebut le support (B) et
la quincaillerie (A).
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
84
B
F
E

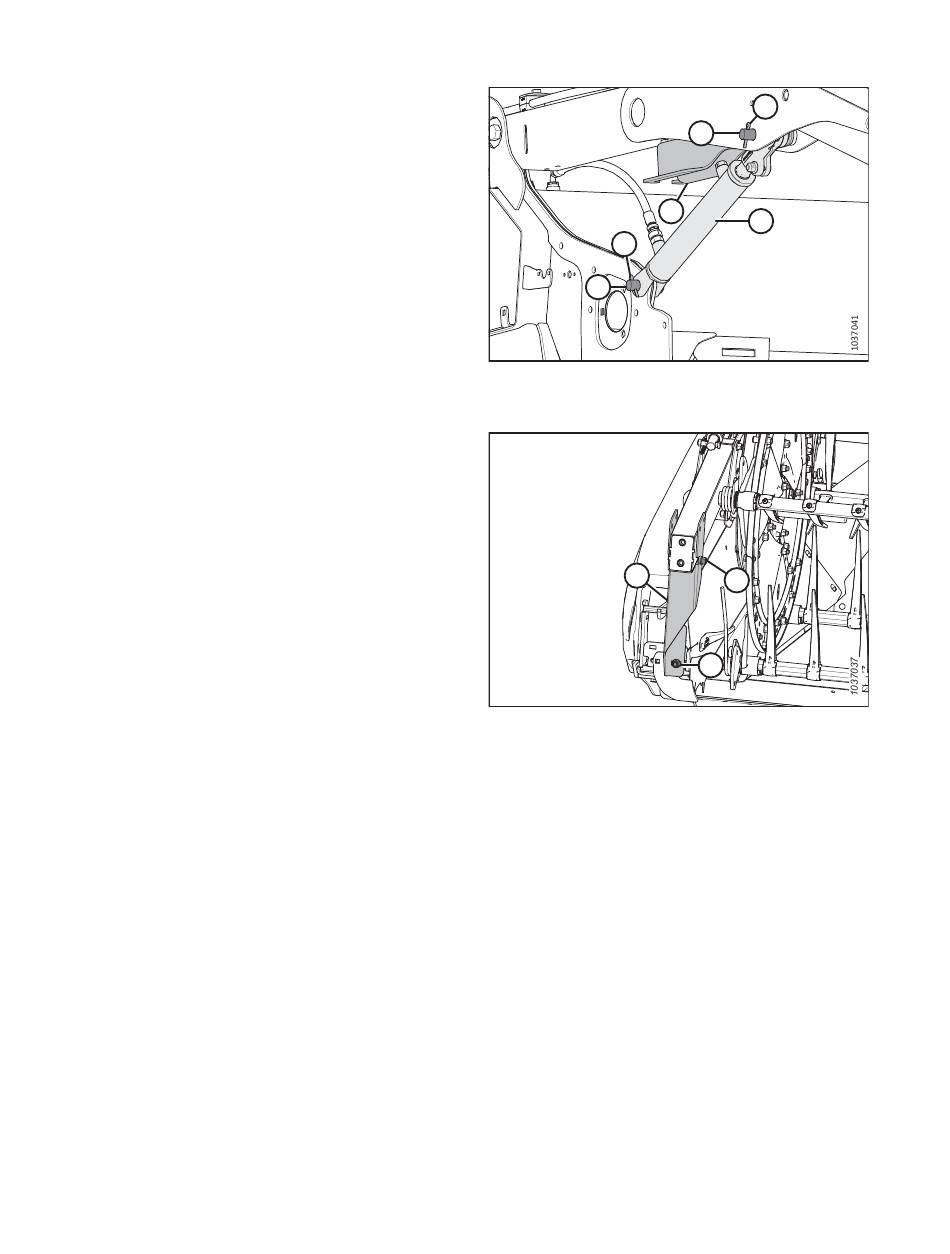

Figure 4.19: Vérin de levage droit installé sur le bras
du rabatteur
B
Figure 4.20: Support d'expédition du bras du
rabatteur droit
D
C
A
A
A
Révision A
