12. Faites avancer l'andaineuse lentement jusqu'à ce que
les supports (A) entrent dans les supports (B) de la
plateforme. Continuez à avancer lentement jusqu'à ce que
les supports de la plateforme entrent en contact avec les
plaques de support dans les étançons de celle-ci et que la
plateforme soit poussée vers l'avant.
13. Assurez-vous que les articulations de levage sont
correctement engagées dans les étançons de la plateforme
et en contact avec les plaques de support.
14. Andaineuses équipées du kit d'alignement automatique
du vérin d'inclinaison :
a.
Réglez la position du vérin d'inclinaison (A) avec les
commutateurs du LVS jusqu'à ce que le crochet (B) se
trouve au-dessus de la broche d'attelage de la
plateforme.
IMPORTANT:
Le dégagement du crochet (C) doit être fermé pour
activer le fonctionnement du mécanisme
autobloquant.
b. Si le dégagement du crochet (en position haut) est
ouvert, coupez le moteur et retirez la clé du contact.
Poussez le dégagement du crochet (C) à la main vers le
bas une fois que le crochet s'engage sur la broche de la
plateforme.
c.
Abaissez le vérin d'inclinaison (A) sur la plateforme à
l'aide du commutateur REEL DOWN (rabatteur vers le
bas) du LVS jusqu'à ce que le vérin d'inclinaison se
verrouille en position et que le dégagement du
crochet (C) soit fermé.
d. Vérifiez que le vérin d'inclinaison est verrouillé sur la
plateforme en appuyant sur le commutateur REEL UP
(rabatteur vers le haut) du LVS.
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
51

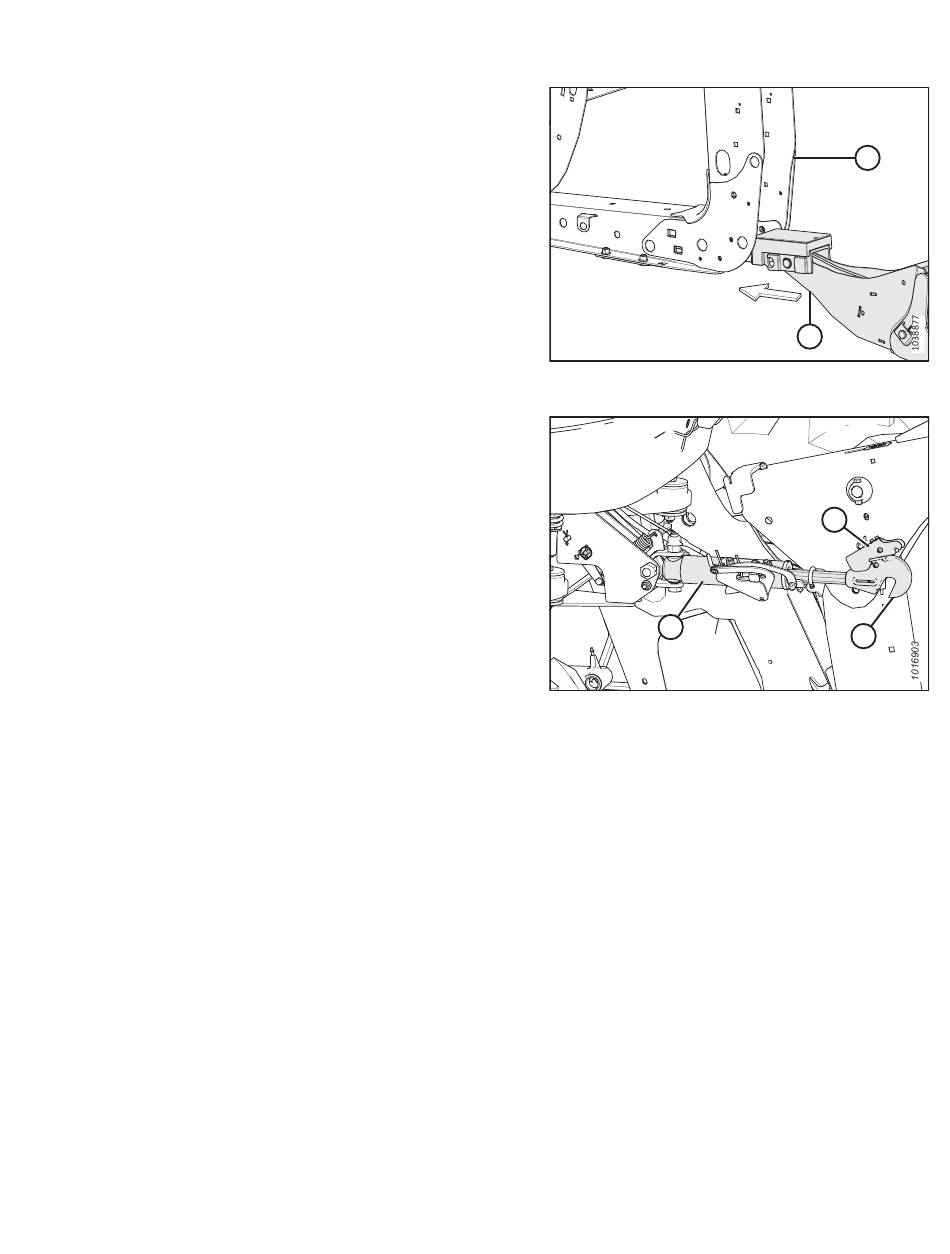

Figure 3.55: Étançon de la plateforme et support
A
Figure 3.56: Vérin d'inclinaison hydraulique
B
A
C
B
