4. Faites pivoter le levier de la barre à doigts (A). Placez la
liaison (B) de sorte que les trous de fixation du levier de la
barre soient alignés avec le trou de la liaison.
5. Installez le boulon (C) dans la liaison. Placez la cale (D) sur
le boulon de sorte qu'elle se trouve entre la liaison (B) et le
levier de la barre à doigts (A).
IMPORTANT:
Vérifiez que la cale (D) est installée à l'emplacement correct
pour éviter d'endommager le levier de la barre.
NOTE:
Les boulons sont recouverts de frein-filet.
6. Alignez à nouveau la liaison (B) et le levier de la barre à
doigts (A), puis vissez le boulon (C).
7. Serrez les boulons à 165 Nm (120 pi-lbf).
8. Répétez l'étape
4, page 114
autres barres à doigts.
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
à
6, page 114
l'étape pour les
C
B
B

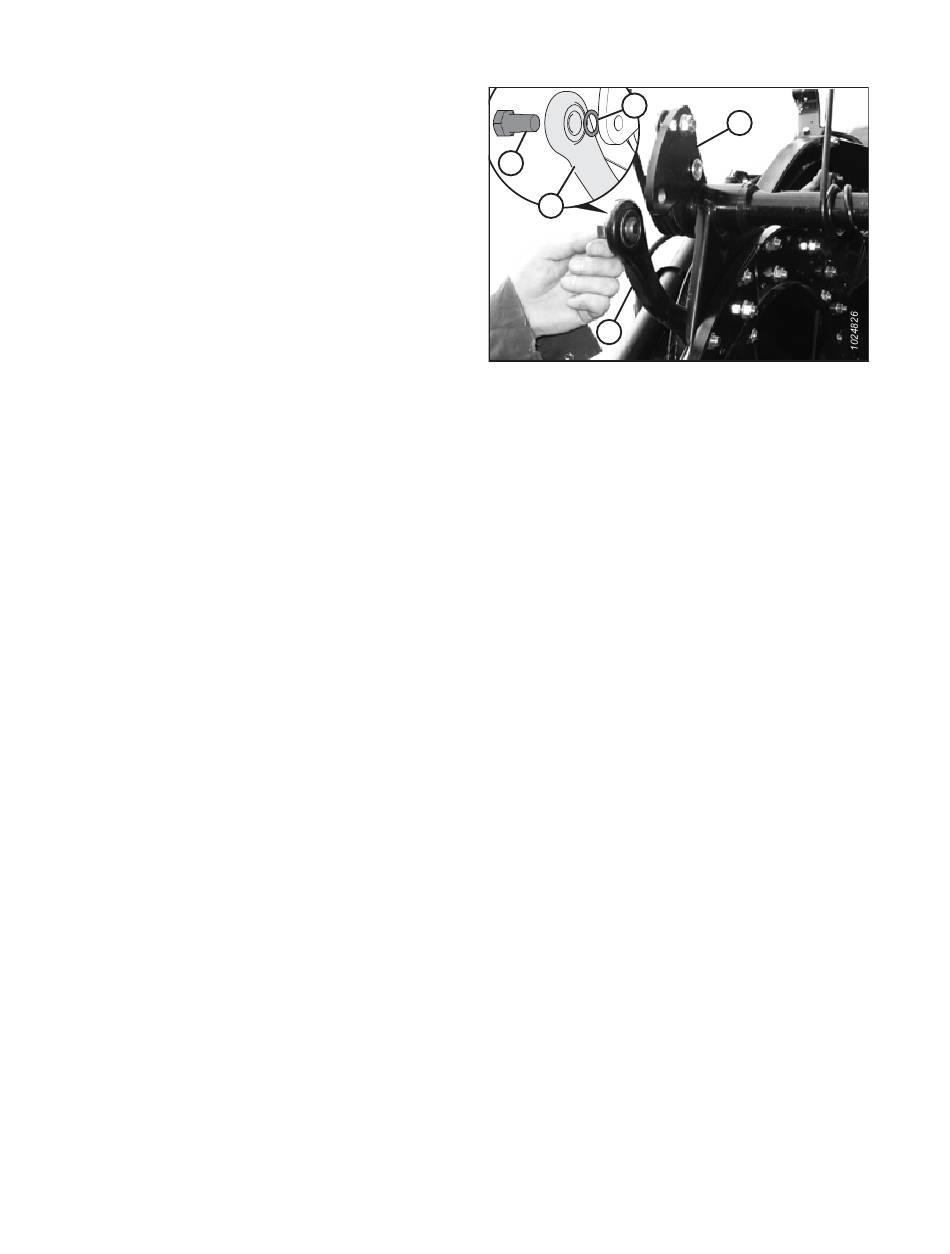

Figure 4.69: Trous de fixation du levier de la barre et
alignement de la biellette
114
D
A
Révision A
