3.3.2 Raccordement hydraulique de la plateforme à l'andaineuse de la série M1
Le multicoupleur du tuyau hydraulique de la plateforme devra être raccordé à l'andaineuse.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
IMPORTANT:
Pour éviter la contamination du système hydraulique, utilisez un chiffon propre pour enlever la saleté et l'humidité de tous
les coupleurs hydrauliques.
1. Coupez le moteur et retirez la clé du contact.
2. Rapprochez la plateforme (A) du côté gauche de
l'andaineuse. Assurez-vous que la porte de la cabine est
fermée.
3. Poussez le loquet (B) et tirez la plateforme (A) vers la
poutre de marche jusqu'à ce qu'elle s'arrête et que le
loquet s'engage.
4. Toutes les plateformes sauf D215 : Poussez le levier (A)
vers le haut et tirez le bras (B) pour dégager la goupille (C)
du loquet (D).
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
55
A

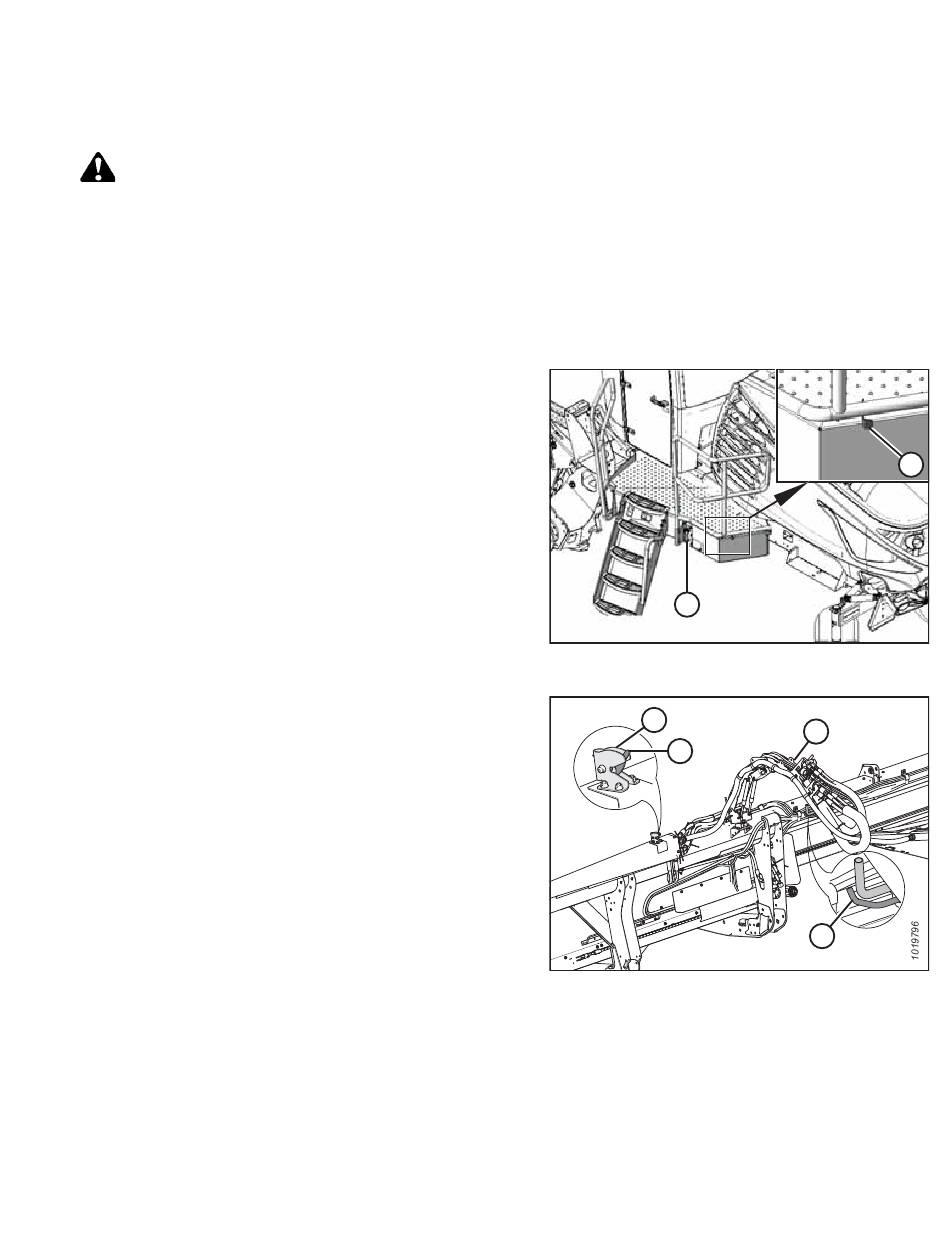

Figure 3.65: Plateforme de gauche
D
A
Figure 3.66: Système de gestion des tuyaux
hydrauliques – Toutes les plateformes sauf D215
B
1015479
B
C
Révision A
