4.11 Installation des blindages du rabatteur simple, neuf lattes – (sac de
pièces MD Nº 368328)
Les capots du diviseur du rabatteur situés sur les plateformes à rabatteur simple ont été retirés pour des raisons
d'expédition. Les capots du diviseur du rabatteur doivent être déballés et installés sur la plateforme.
A

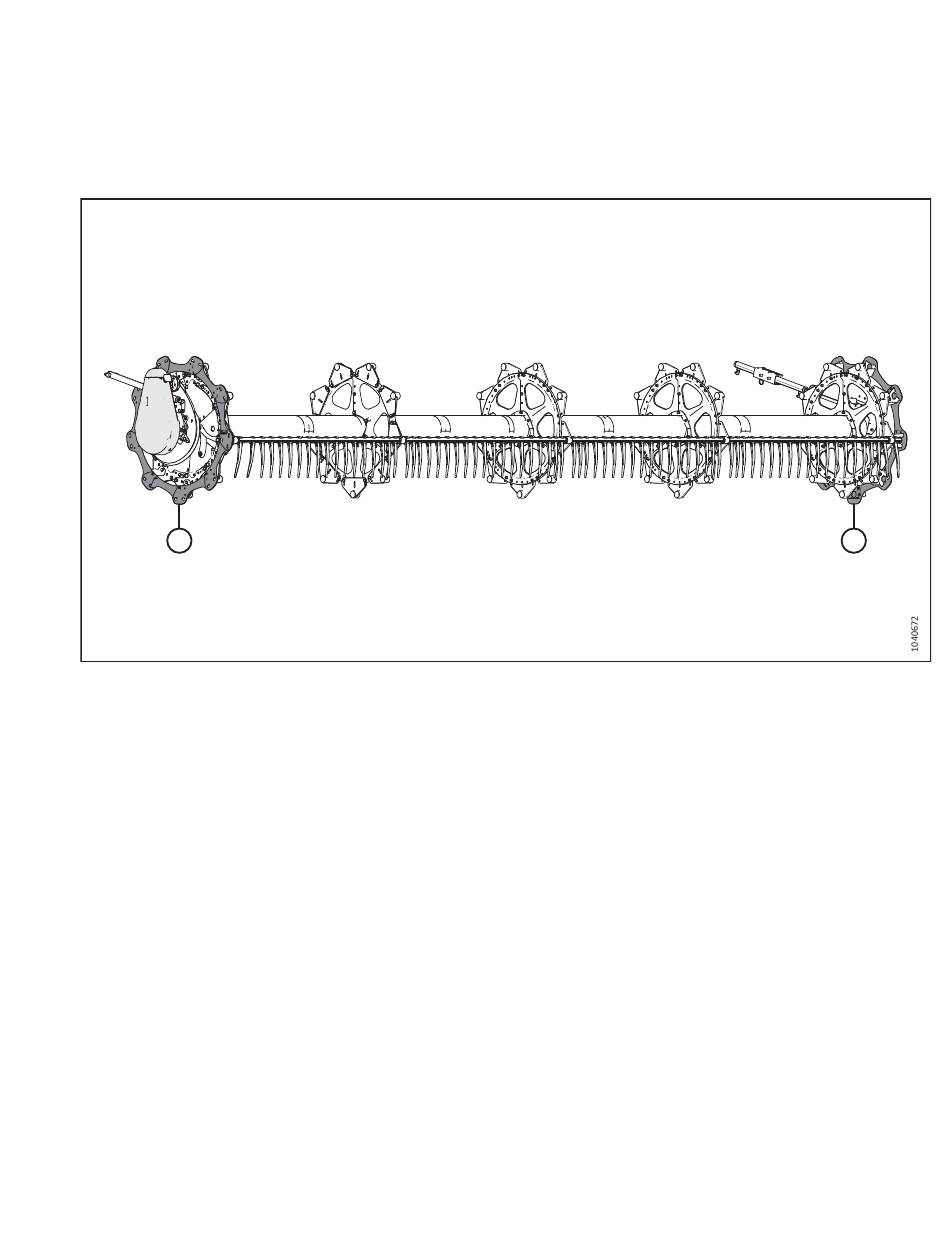

Figure 4.70: Rabatteur simple à neuf lattes
1. Récupérez le sac de pièces MD Nº 368328.
NOTE:
Les listes de pièces et les illustrations sont incluses dans les procédures référencées dans les étapes ci-dessous.
2. Installez les capots du diviseur à l'extrémité de la came (A). Pour obtenir des instructions, consultez
des blindages du rabatteur simple à l'extrémité de la came – Neuf lattes, page
3. Installez les capots du diviseur à l'extrémité arrière (B). Pour obtenir des instructions, consultez
blindages du rabatteur simple à l'extrémité arrière – Neuf lattes, page
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
115
116.
4.11.2 Installation des
123.
B
4.11.1 Installation
Révision A
