4. Appuyez sur le bouton HEADER DOWN (plateforme vers le
bas) (A) du levier de vitesse au sol (LVS) pour rétracter
complètement les vérins de levage de la plateforme.
5. Faites avancer l'andaineuse lentement jusqu'à ce que les
supports (A) de la plateforme de coupe à tapis entrent dans
les étançons de la plateforme (B). Continuez à avancer
lentement jusqu'à ce que les supports de la plateforme
entrent en contact avec les plaques de support dans les
étançons de celle-ci et que la plateforme soit poussée vers
l'avant.
6. Assurez-vous que les articulations de levage sont
correctement engagées dans les supports de la plateforme
et que les articulations sont en contact avec les plaques de
support.
7. Coupez le moteur et retirez la clé du contact.
8. Desserrez l'écrou (A) et tournez le canon (B) pour régler la
longueur jusqu'à ce que la liaison soit alignée avec le
support de la plateforme.
9. Installez l'axe de chape (C), puis fixez-le avec la goupille à
fendue rabattant (D).
10. Réglez la longueur de la liaison pour obtenir l'angle de la
plateforme approprié en tournant le canon (B). Serrez
l'écrou (A) contre le canon (un léger coup de marteau
suffit).
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
42
A

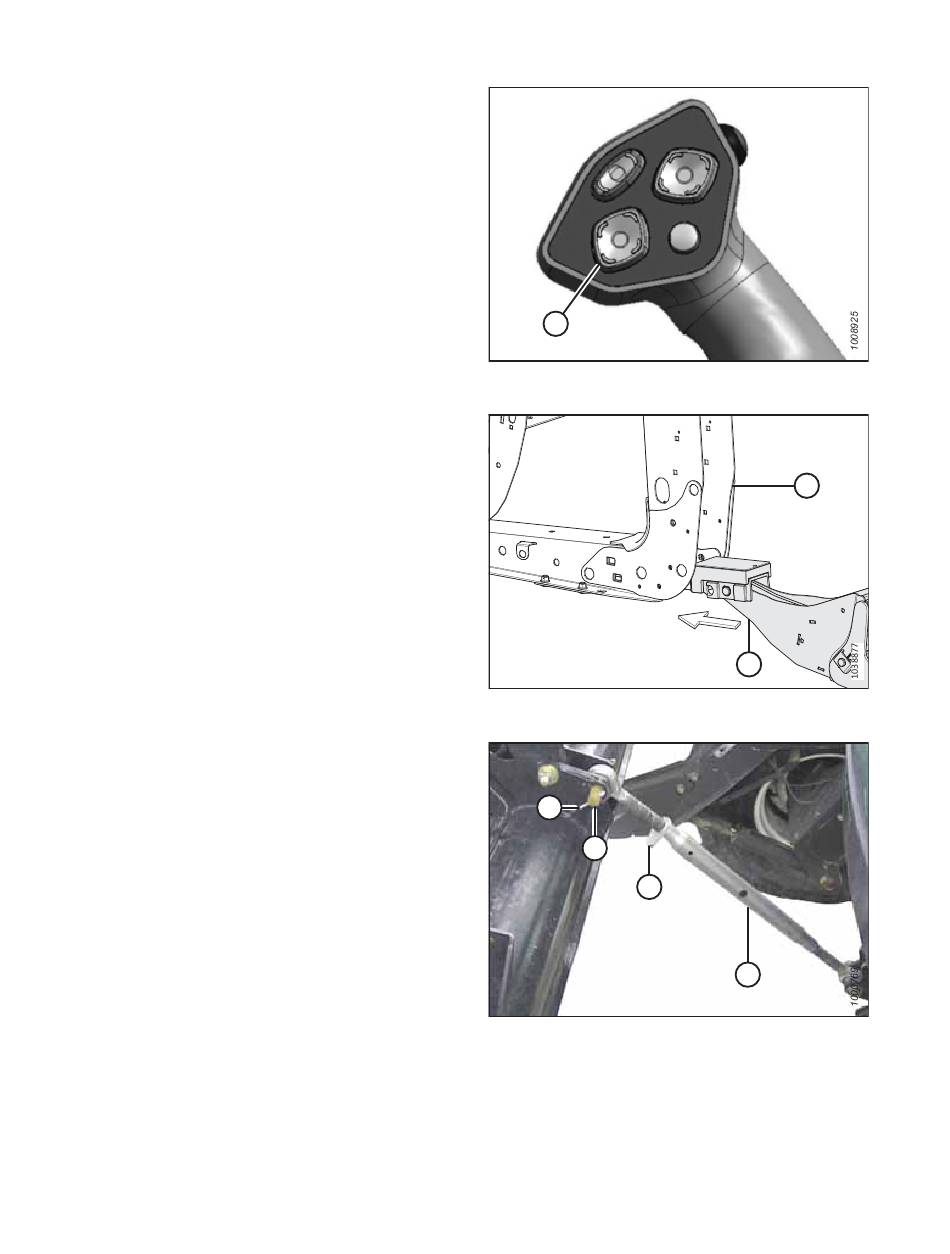

Figure 3.32: Levier de vitesse au sol
Figure 3.33: Étançon de la plateforme et support
D
C
A
Figure 3.34: Vérin d'inclinaison mécanique
B
A
B
Révision A
