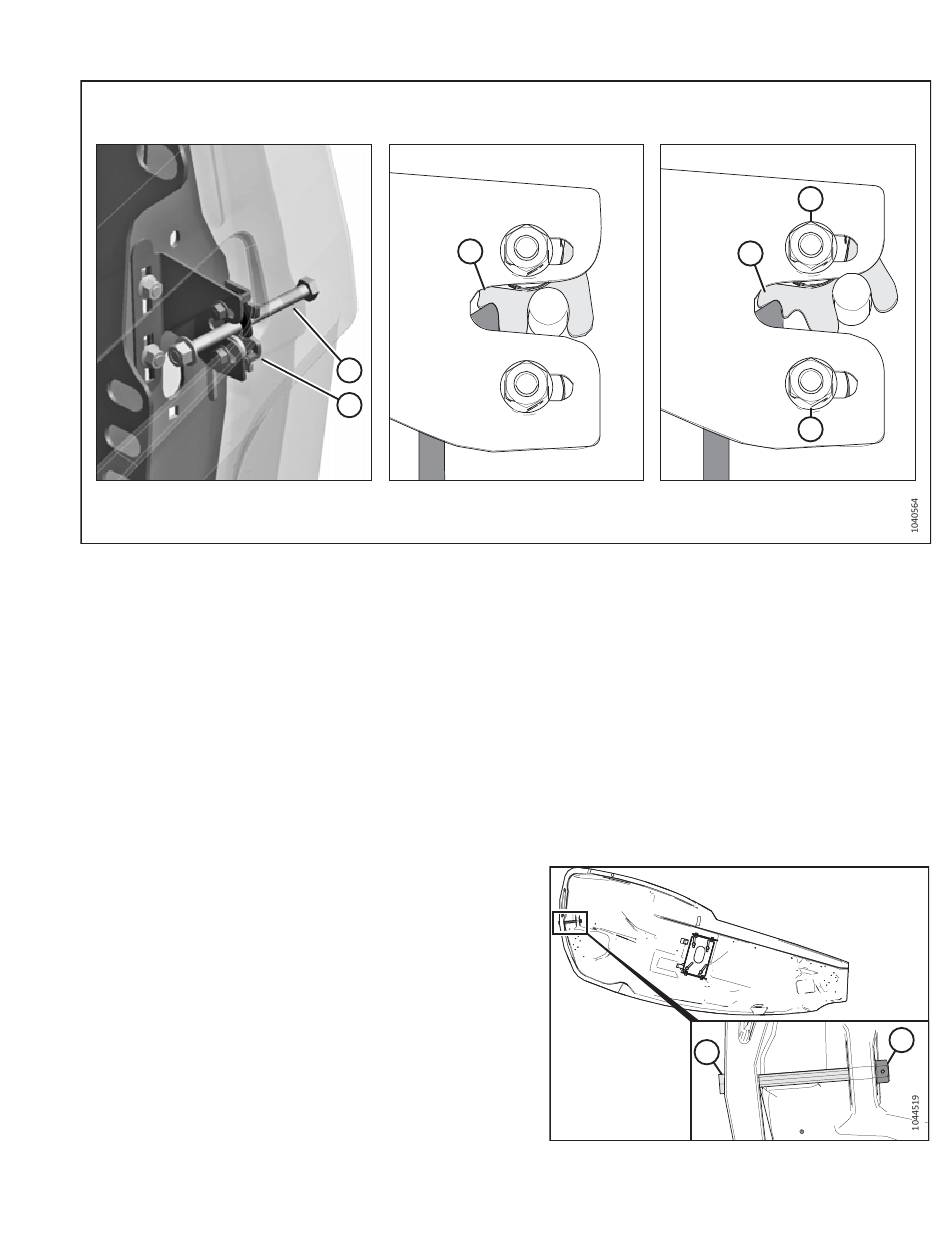

Figure 5.44: Verrou à deux niveaux
Lorsque le capot est fermé, le loquet à deux niveaux (A) doit être enclenché au niveau du premier (C). Cela permet au
deuxième (D) d'empêcher le capot de s'ouvrir complètement au cas où il se déverrouillerait par accident. Vérifiez que le
capot est enclenché correctement en suivant les étapes
9. Fermez le capot du diviseur. Confirmez que le boulon (B) enclenche le loquet (A).
10. Relâchez le loquet.
11. Essayez d'ouvrir le capot du diviseur.
• Si vous pouvez ouvrir le capot du diviseur partiellement, mais PAS complètement, alors le loquet est positionné
correctement.
• Si vous pouvez ouvrir complètement le capot du diviseur, desserrez les écrous (E), déplacez le loquet le long des
trous oblongs, puis resserrez les écrous. Répétez les étapes
12. Vérifiez que le boulon (A) est serré. Au cas où un
rajustement s'avèrerait nécessaire, serrez l'écrou (B)
jusqu'à ce qu'il n'y ait plus d'espace sous l'écrou.
262739
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
C
B
A
9, page 227
227
à
11, page
227.
9, page 227
à
11, page
227.
A
Figure 5.45: Boulon du capot du diviseur
E
D
E
B
Révision A
