4.2 Installation de l'indicateur avant-arrière et du ressort du capteur (sac
de pièces MD Nº 368002)
Pour éviter tout dommage pendant l'expédition, les pièces de l'indicateur avant-arrière ont été retirées et devront être
installées.

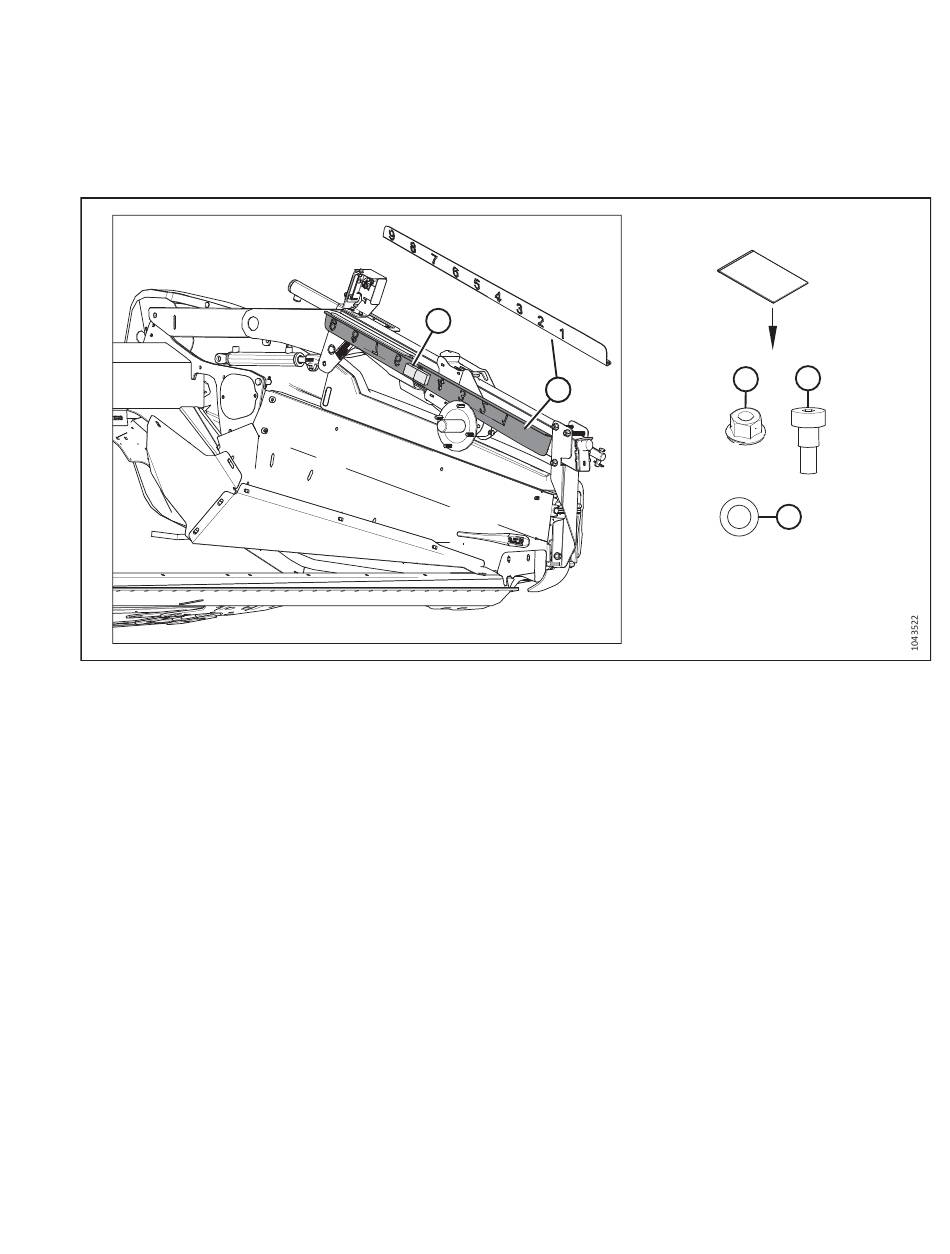

Figure 4.5: Emplacement d'expédition de l'indicateur avant-arrière, sac de pièces MD Nº 368002
1. Retirez l'indicateur avant-arrière (A) et le sac de pièces (B) MD Nº 368002 du bras de rabatteur gauche. Ce sac contient
les éléments suivants :
• Un écrou M8 (C) MD Nº 135337
• Un boulon à épaulement à douille hexagonale M10 (D) MD Nº 135894
• Une rondelle M10 (E) MD Nº 184711
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
B
77
D A
D
C
E
Révision A
