3.2 Fixer la plateforme à une andaineuse séries M
Pour fixer une plateforme de coupe à tapis série D2 SP à une andaineuse de la série M, suivez les instructions données.
3.2.1 Fixer une plateforme à une andaineuse série M – Vérin d'inclinaison
hydraulique avec auto-alignement
La plateforme devra être physiquement attelée de nouveau au convoyeur de la moissonneuse-batteuse et les connexions
hydrauliques devront être réalisées. Cette procédure concerne les andaineuses équipées d'un vérin d'inclinaison
hydraulique à alignement automatique en option qui permet de contrôler la position verticale du vérin d'inclinaison depuis
la cabine.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
1. Coupez le moteur et retirez la clé du contact.
2. Assurez-vous que la goupille d'enclenchement du
flottement est installée en position de stockage (B) et NON
en position d'enclenchement (A).
3. Enlevez la bague (A) de l'axe (B), et retirez l'axe de
l'étançon de la plateforme. Répétez cette étape sur l'autre
étançon de la plateforme.
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
31

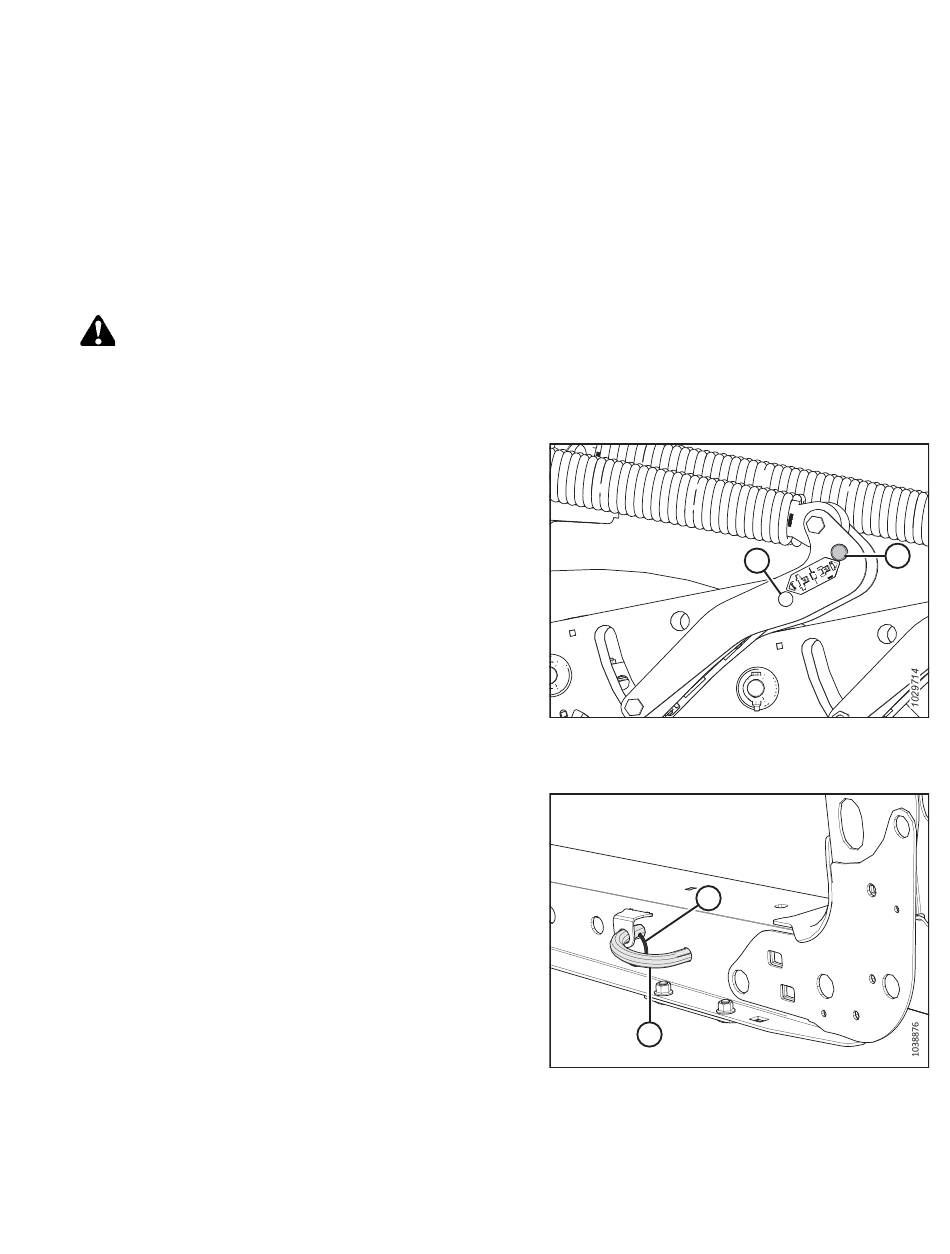

Figure 3.4: Articulation de flottement de la
plateforme
A
B
Figure 3.5: Étançon de la plateforme
B
A
Révision A
