20. Récupérez le multicoupleur (A) d'entraînement du couteau
et du rabatteur du système de gestion des flexibles
hydrauliques.
21. Poussez la molette (B) sur le connecteur d'accouplement
hydraulique et tirez la poignée (C) complètement à l'écart
de l'andaineuse.
22. Ouvrez le couvercle (D) et placez le coupleur sur le
réceptacle. Alignez les broches du coupleur avec les fentes
dans la poignée (C) et poussez la poignée vers l'andaineuse
afin que le coupleur se verrouille sur le réceptacle et le
bouton (B) sorte.
23. Assurez-vous que l'acheminement des flexibles
hydrauliques est aussi droit que possible.
IMPORTANT:
Un acheminement droit permet d'éviter d'endommager les
flexibles hydrauliques par abrasion.
24. Poussez les loquets (A) pour déverrouiller la plateforme (B).
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
58
A
D

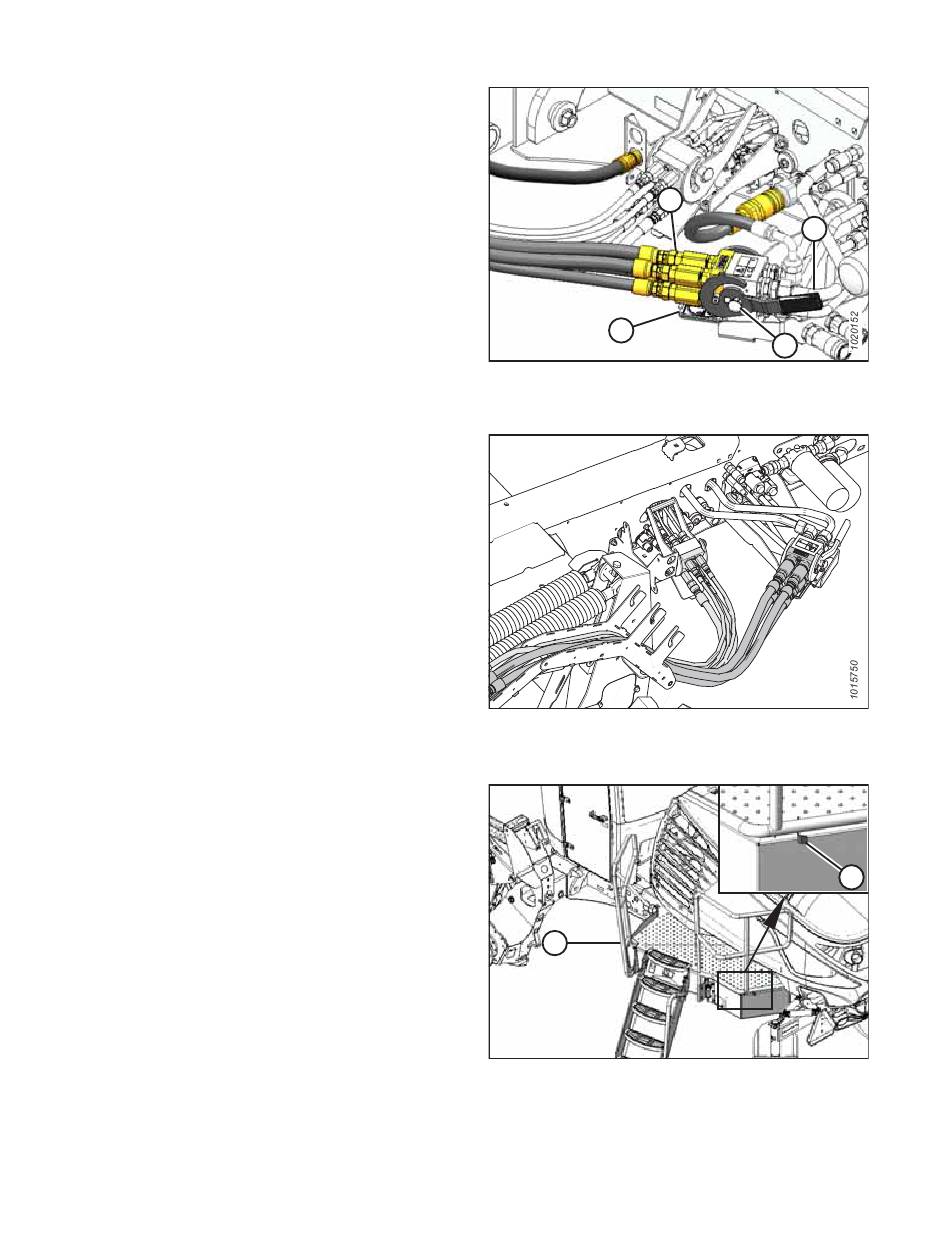

Figure 3.72: Multicoupleur de l'entraînement de
couteau/rabatteur
Figure 3.73: Acheminement des coupleurs et flexibles
hydrauliques
B
Figure 3.74: Plateforme de gauche
C
B
A
1015478
Révision A
