4.17 Réglages des capteurs de position du rabatteur – Séries M1 et M2
uniquement –
La plateforme est équipée de plusieurs capteurs permettant à l'opérateur de savoir où se situe le rabatteur.
4.17.1 Vérification et réglage de l'orientation du capteur de hauteur du
rabatteur – Séries M1 et M2 uniquement
L'orientation du bras du capteur de hauteur du rabatteur doit être vérifiée manuellement au niveau du capteur. La plage de
tension de sortie du capteur peut être vérifiée manuellement au niveau du capteur ou depuis la cabine.
NOTE:
Cette procédure n'est pas nécessaire pour les plateformes utilisées avec les andaineuses de série M.
1. Garez l'andaineuse sur une surface plane.
2. Coupez le moteur et retirez la clé du contact.
3. Sur le plateau d'extrémité droite, localisez le capteur de
hauteur du rabatteur (A). Le capteur se connecte au bras
droit du rabatteur.
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
183
A

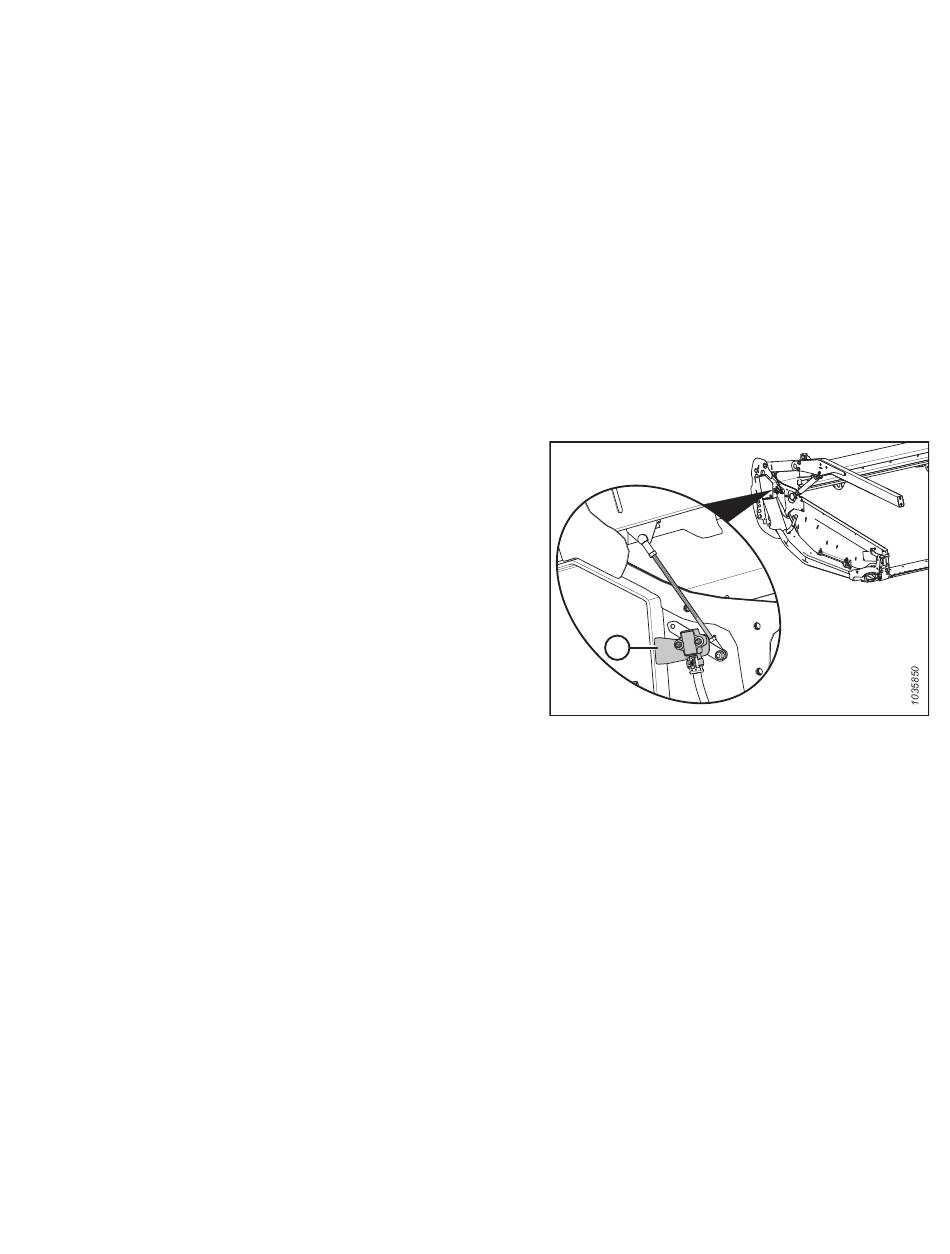

Figure 4.143: Emplacement du capteur de hauteur du
rabatteur
Révision A
