D
D
A
D

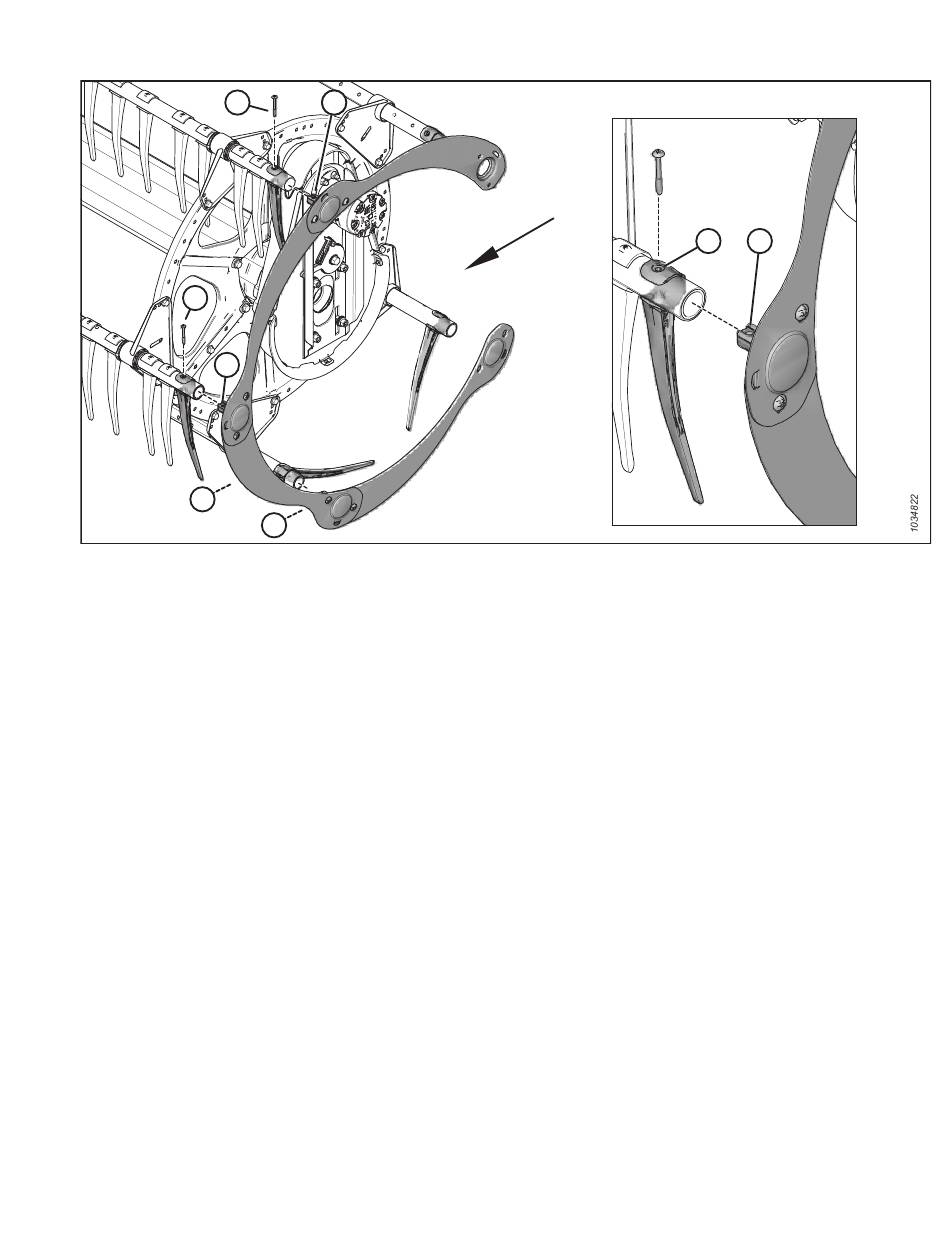

Figure 4.112: Capot de diviseur monté sur le rabatteur
6. Montez le capot de diviseur sur le rabatteur comme suit :
a.
Insérez les trois bagues (A) dans les tubes à doigts. Alignez les trous de la bague (B) et du doigt (C) avec le trou du
tube à doigts.
b. Fixez les bagues et les doigts en utilisant la vis Torx
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
A
A
A
MD
MD
Plastite
(D). Ne serrez PAS encore le matériel.
157
B
C
Révision A
